Sistema di canali sotto massetto EÜK
Il sistema EÜK di OBO è uno dei sistemi sotto pavimento più apprezzati. Progettisti di tutto il mondo confidano nella versatilità, affidabilità e flessibilità di questo sistema. In combinazione con OBO è stato così possibile implementare progetti edilizi anche molto complessi. Il sistema EÜK è in grado di rispettare tutti i requisiti sul cantiere e durante l'utilizzo successivo.
Esperti nel settore dei sistemi sottopavimento
Il sistema di canali sotto massetto di OBO è stato il primo sistema sotto pavimento a livello europeo così come lo conosciamo oggi. Il sistema fu presentato per la prima volta nel 1965 e da allora è stato adattato continuamente alle consuetudini di installazione attuali. Da ormai cinque decenni progettisti, architetti e impresari edili puntano sulla tecnica affermata, quando si tratta di flessibilità nell'installazione elettrica sotto pavimento. Soprattutto quando si tratta di elevata flessibilità nell'alimentazione di corrente nell'ambito del pavimento.
Robusto e versatile
Che si tratti di cemento, asfalto, flottanti o massetto caldo, il sistema EÜK è adatto per tutti tutti i tipi di massetto. Anche le modifiche del rivestimento del pavimento non rappresentano alcun problema. Il sistema può essere utilizzato per numerosi rivestimenti del pavimento (pietra, marmo, legno, tessile, rivestimenti in plastica ecc.). Contemporaneamente questo sistema può essere combinato con rivestimenti trattati a secco, a umido o a lavaggio bagnato.
Ampliamento a sistema per carichi pesanti
In base al progetto di costruzione, il sistema offre soluzioni per costruzioni di pavimenti con requisiti di peso elevati. Il sistema EÜK è ampliabile a sistema per carichi pesanti. La portata del sistema EÜK è testata secondo DIN 50085-2-2. Il sistema di condotti chiuso protegge le linee posate, ripara da impronte, polvere e sporco derivanti dal cantiere.
Facile da montare

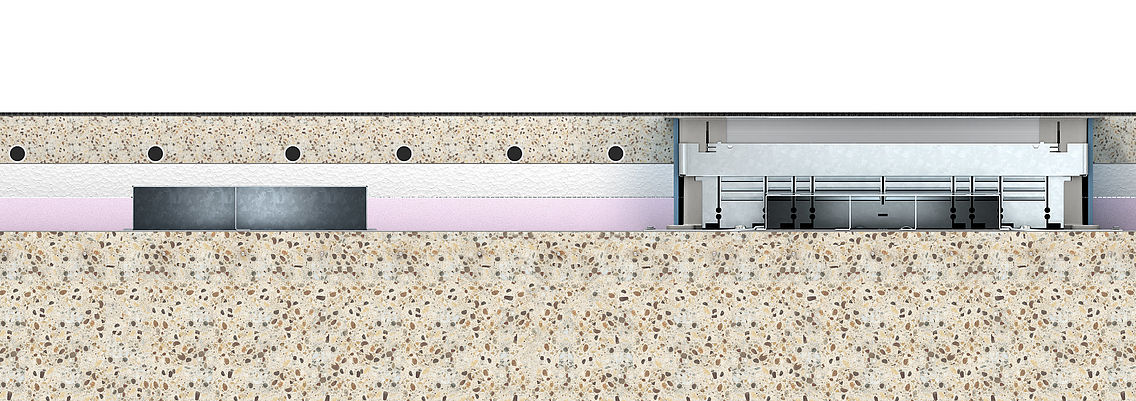

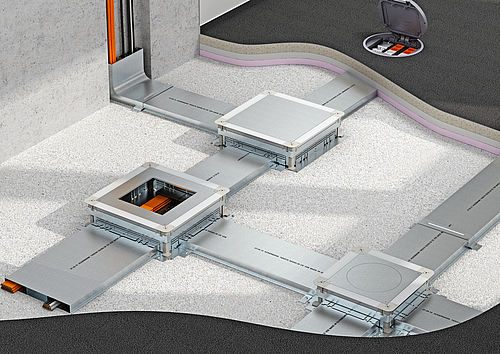

I canali sotto pavimento e le scatole sotto pavimento del sistema EÜK di OBO vengono montati direttamente sul calcestruzzo grezzo. Per la protezione da dispersioni di calore e per la riduzione del rumore d'impatto vengono utilizzati degli strati isolanti. Questi strati isolanti rivestono tutto il sistema di canali. È possibile anche una combinazione con un riscaldamento a pavimento nel massetto. Qui il sistema di canali si trova al di sotto del riscaldamento a pavimento ed è quindi completamente separato nello strato isolante.

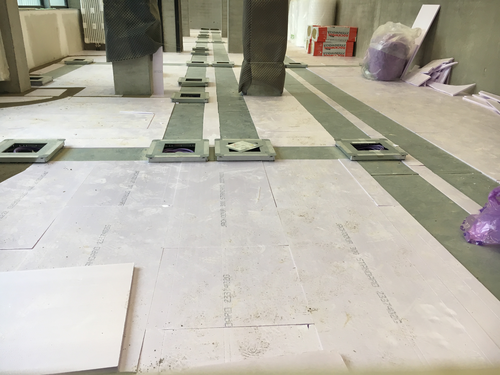

Il solido sistema mostra la propria forza durante la fase di costruzione. Rimane completamente chiuso durante tutto il montaggio. Le scatole sotto pavimento sono protette tramite il coperchio di protezione. In questo modo nel sistema non può penetrare alcun corpo estraneo e l'interno rimane pulito. Le scatole sotto pavimento coprono un ampio range di livellamento da 70 a 220 mm dell'altezza massetto. Inoltre, le scatole sotto pavimento del sistema di canali si possono sganciare, in modo che possano flottare nel massetto. Si evitano così fessure nel rivestimento del pavimento circostante e nel massetto.
L'installazione delle prese elettriche, dati e multimediali è possibile mediante la serie Modul 45® di OBO, che garantisce una grande flessibilità. Questi moduli possono essere integrati in tutte le unità incasso apparecchi con l'ausilio di supporti universali. Le unità incasso apparecchi sono disponibili sotto forma di cassette modulari e moduli apparecchi.
Sistema di installazione

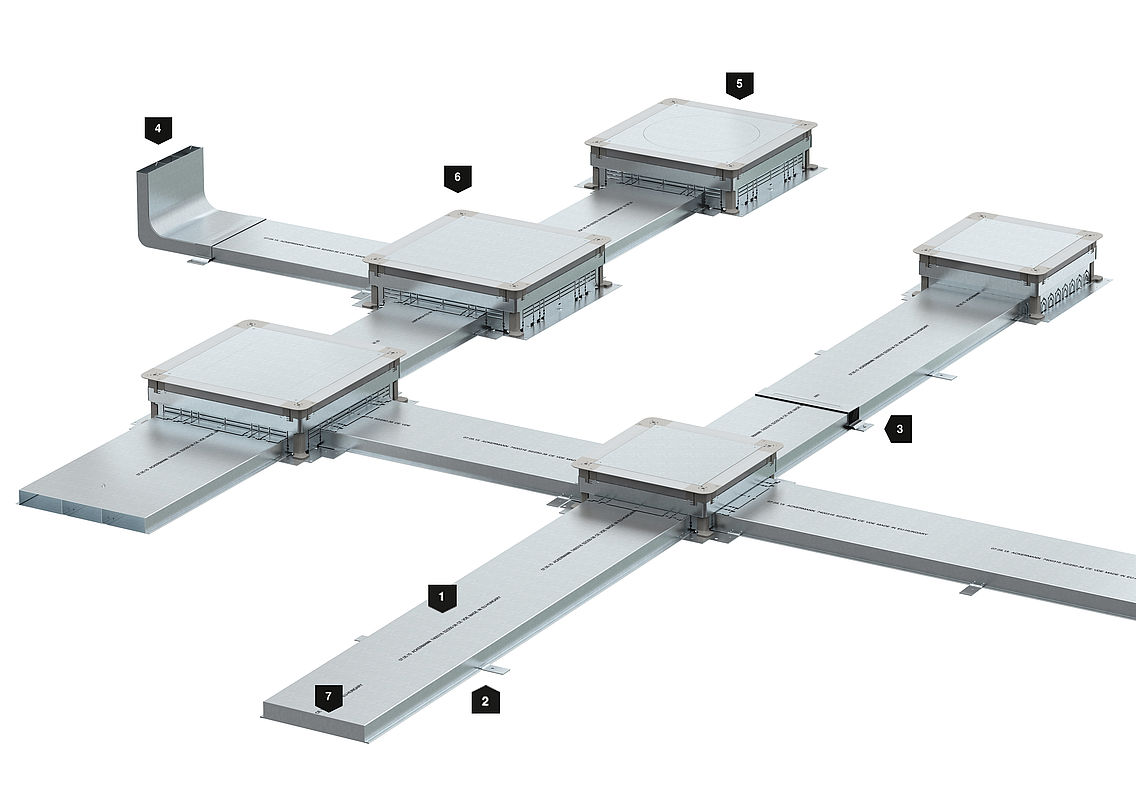

1 | Condotto di installazione sotto pavimento |
2 | Angolare di collegamento del condotto |
3 | Piastra di collegamento |
4 | Curva verticale |
5 | Scatola apparecchi sotto pavimento con coperchio di montaggio e piastra cieca (UGD) |
6 | Scatola di giunzione e derivazione sotto pavimento (UZD) |
7 | Terminale di chiusura del canale |
Protezione antincendio e isolamento acustico verificati

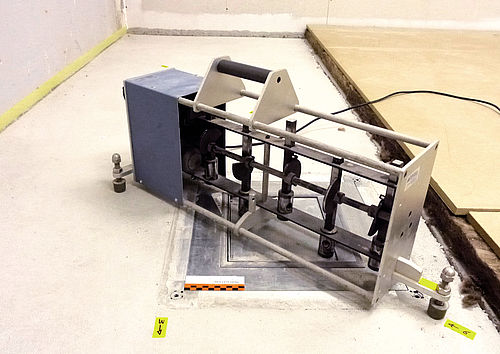

Il sistema di canali soddisfa i requisiti di protezione acustica del settore edile. A questo scopo, il telaio superiore della scatola sotto pavimento viene separato dalla parte inferiore della scatola dopo la posa del massetto. Ora il telaio flotta, senza collegamento diretto al calcestruzzo grezzo, sul pannello di copertura. Questa separazione fa sì che attraverso il sistema di canali e la scatola sotto pavimento non trasmettano alcun rumore. Il sistema di canali sotto massetto EÜK può essere montato anche nelle vie di fuga e salvezza e in presenza di pareti antincendio. A questo scopo sono necessari gli isolamenti cavi OBO. Grazie alla sua struttura chiusa, il sistema di canali garantisce un'eccellente protezione dei cavi, la pulizia dell'impianto cavi e la schermatura elettromagnetica. Questa schermatura è garantita anche durante la fase di costruzione.
Innesto inclinato nel condotto

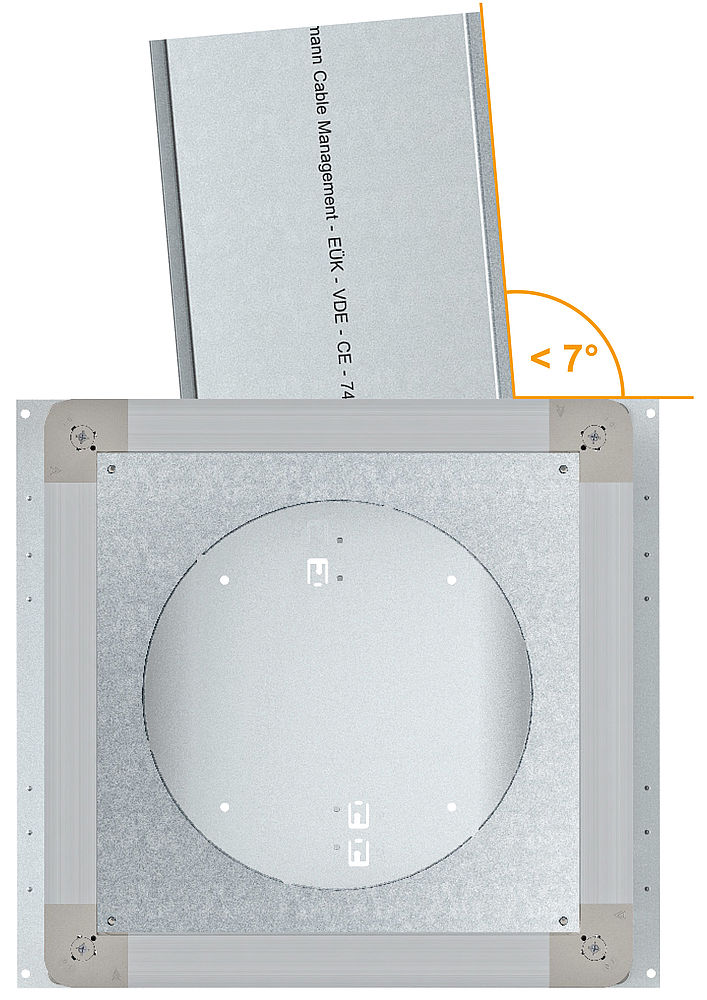

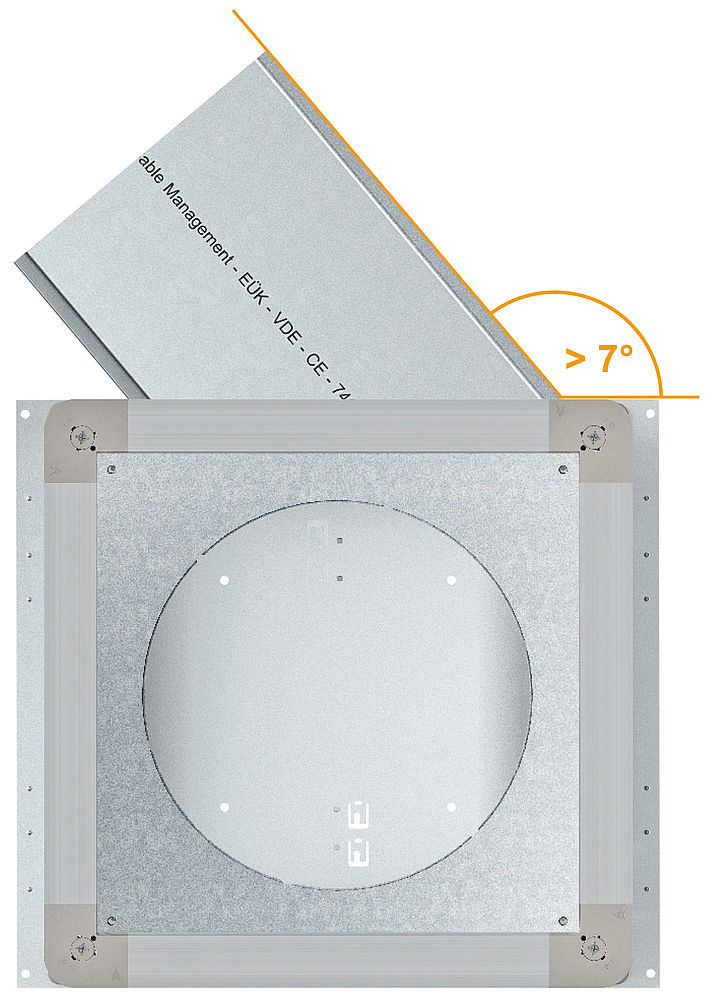

Grazie alle aperture dei canali nelle scatole sotto pavimento del sistema EÜK, è possibile anche una modifica di direzione o un innesto inclinato nel condotto (fino a 7°) senza taglio di adattamento. Gli innesti inclinati nel condotto con un angolo superiore a 7° possono essere realizzati con un taglio di adattamento adeguato. Il taglio di adattamento va eseguito in funzione delle dimensioni della scatola e dell'apertura di inserimento.
Correzione della direzione del condotto
Innesto inclinato nel condotto
