UZD350-4 per massetto alto 80-160mm
N. art. 7410025 | EAN 4012197375386
- Descrizione prodotto
-

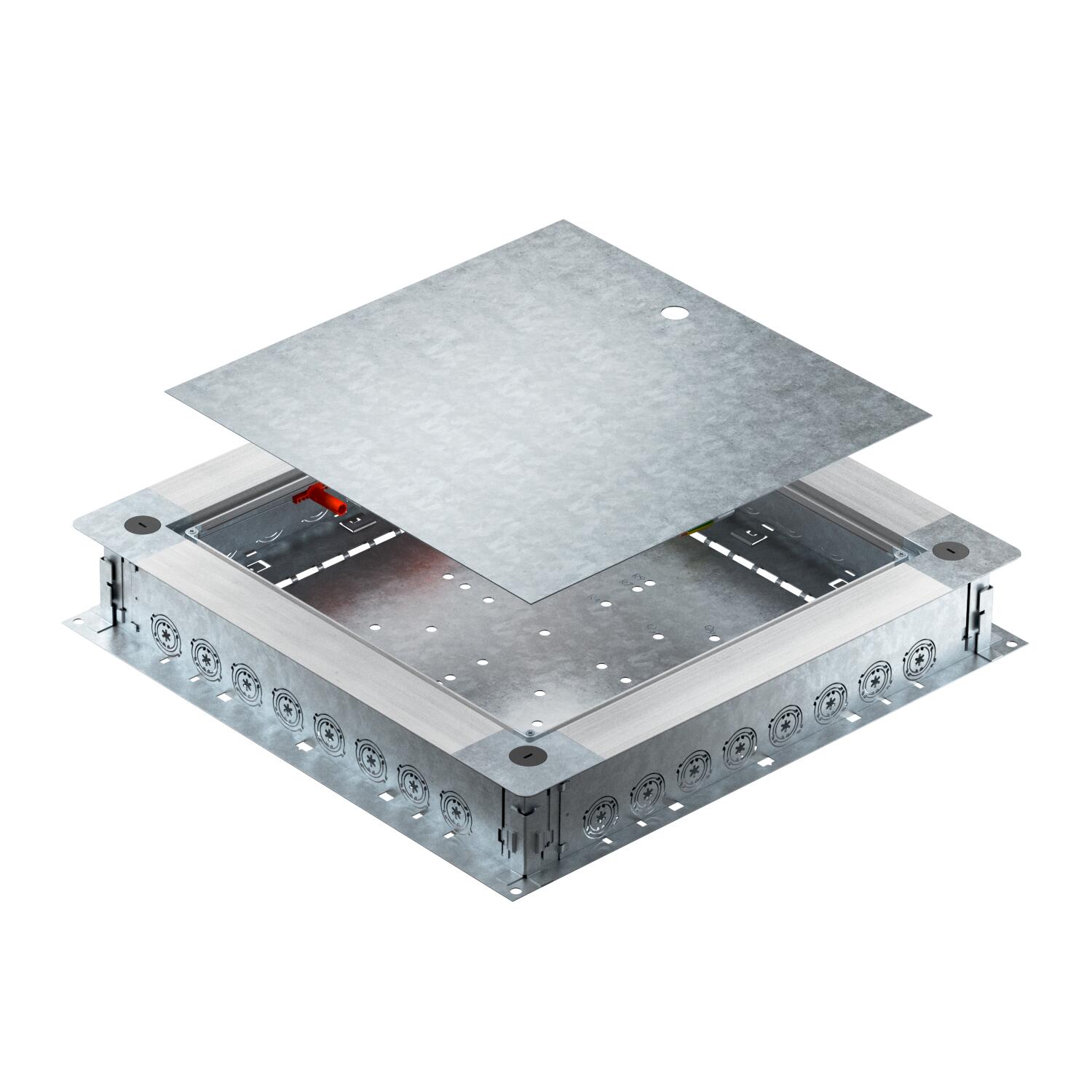

Descrizione prodottoScatola massetto UZD350-4 R con pareti in
acciaio. Adatta per l'installazione di torrette a
scomparsa grazie ai coperchi di montaggio (da
ordinare separatamente). Regolazione ad
altezza massetto 80–160 mm, tramite unità di
regolazione integrate. Questa permette di
installare la scatola a filo massetto. Dopo la
posa a massetto, garantisce il
disaccoppiamento del rumore dovuto da
calpestio. Dotata su tutti i lati di pretranci per
innesto tubazioni. Su ogni lato ve ne sono 8
con dimensioni M20, M25 e M32.
-
- Dati tecnici
-
Dati tecnici

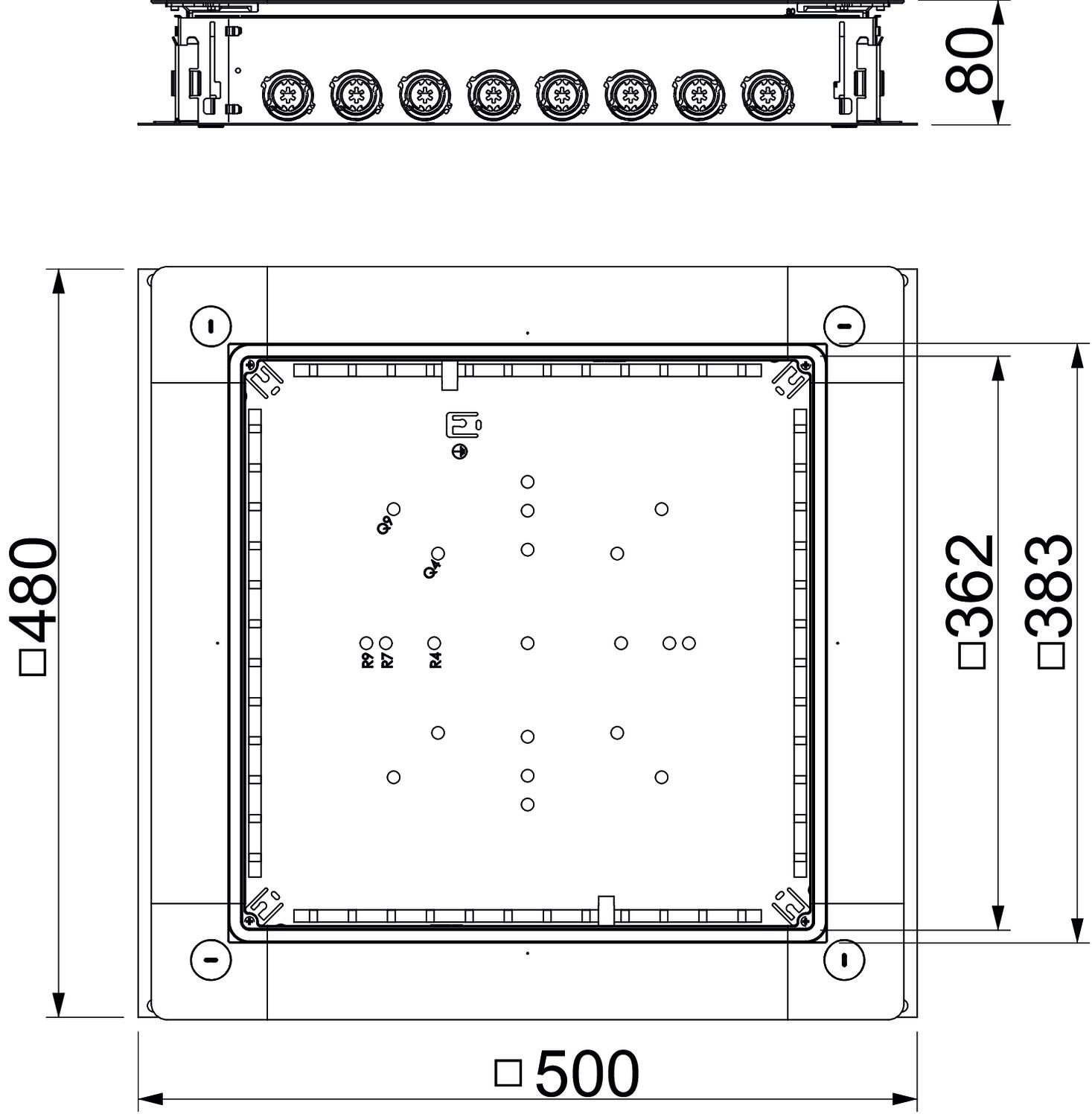

Adatto per condotti sotto battuto no Adatto per condotti sotto battuto coperti dal massetto no Adatto per condotti sotto pavimento chiusi a filo battuto no Altezza massetto max 160 mm Altezza massetto min. 80 mm Altezza minima del massetto 80 Apertura di montaggio per tank sopra pavimento no Apertura di montaggio per unità di montaggio quadrato Dimensione 500x480x80 Dimensione a 362 mm Dimensione A 480 mm Dimensione b 383 mm Dimensione B 500 mm Dimensioni nominali 350 mm Disaccoppiabile sì Grado di protezione (IP) con coperchio aperto IP20 Intervallo di livellamento max 160 mm Intervallo di livellamento min. 80 mm Materiale Acciaio Numero degli apparecchi installabili 1 per collegamento tubo sì Piastra a pavimento sì Possibilità di incasso della guarnizione sì Super- ficie zincato in continuo Tipo coperchio Universale - Tutti i tipi
-
Tutti i tipi
-
Accessori
Prodotti Tipo N. art. Quantità Conf.
Piastra cieca per UZD350
DU 350-2 7400577 1 Pezzo
Coperchio cieco antiumidità per UZD350-3
DUF 350-2 7400597 1 Pezzo
Coperchio di montaggio 350 per torretta di dimensione nominale 4
DUG 350-3 4 7400505 1 Pezzo
Coperchio di montaggio 350 per torretta di dimensione nominale 9
DUG 350-3 9 7400513 1 Pezzo
Coperchio di montaggio 350 per torretta di dimensione nominale R9
DUG 350-3 R9 7400549 1 Pezzo
Morsetto per conduttore di terra PE
8AWR 6288704 10 Pezzo Accessori di montaggio
Prodotti Tipo N. art. Quantità Conf.
Set compensazione altezza per UZD350-4
ASH 350-4 240 7410138 1 VPE
Set compensazione altezza per UZD350-4
ASH 350-4 320 7410140 1 VPE - Download
-
