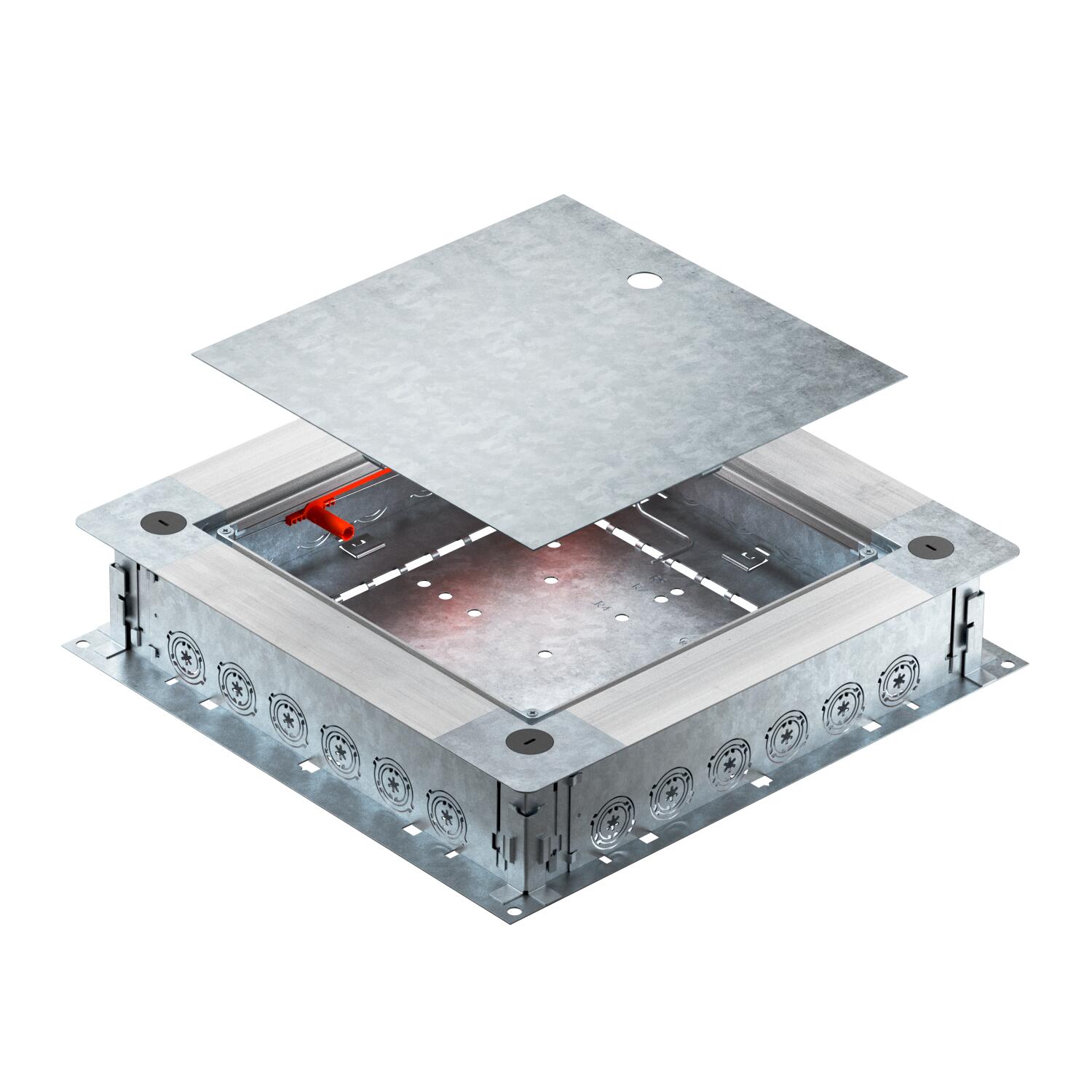

UZD250-4 per massetto alto 80-160mm
N. art. 7410026 | EAN 4012197375416
- Descrizione prodotto
-
Descrizione prodottoScatola massetto UZD250-4 R con pareti in
acciaio. Adatta per l'installazione di torrette a
scomparsa grazie ai coperchi di montaggio (da
ordinare separatamente). Regolazione ad
altezza massetto 80–160 mm, tramite unità di
regolazione integrate. Questa permette di
installare la scatola a filo massetto. Dopo la
posa a massetto, garantisce il
disaccoppiamento del rumore dovuto da
calpestio. Dotata su tutti i lati di pretranci per
innesto tubazioni. Su ogni lato ve ne sono 6
con dimensioni M20, M25 e M32.
-
- Dati tecnici
-
Dati tecnici

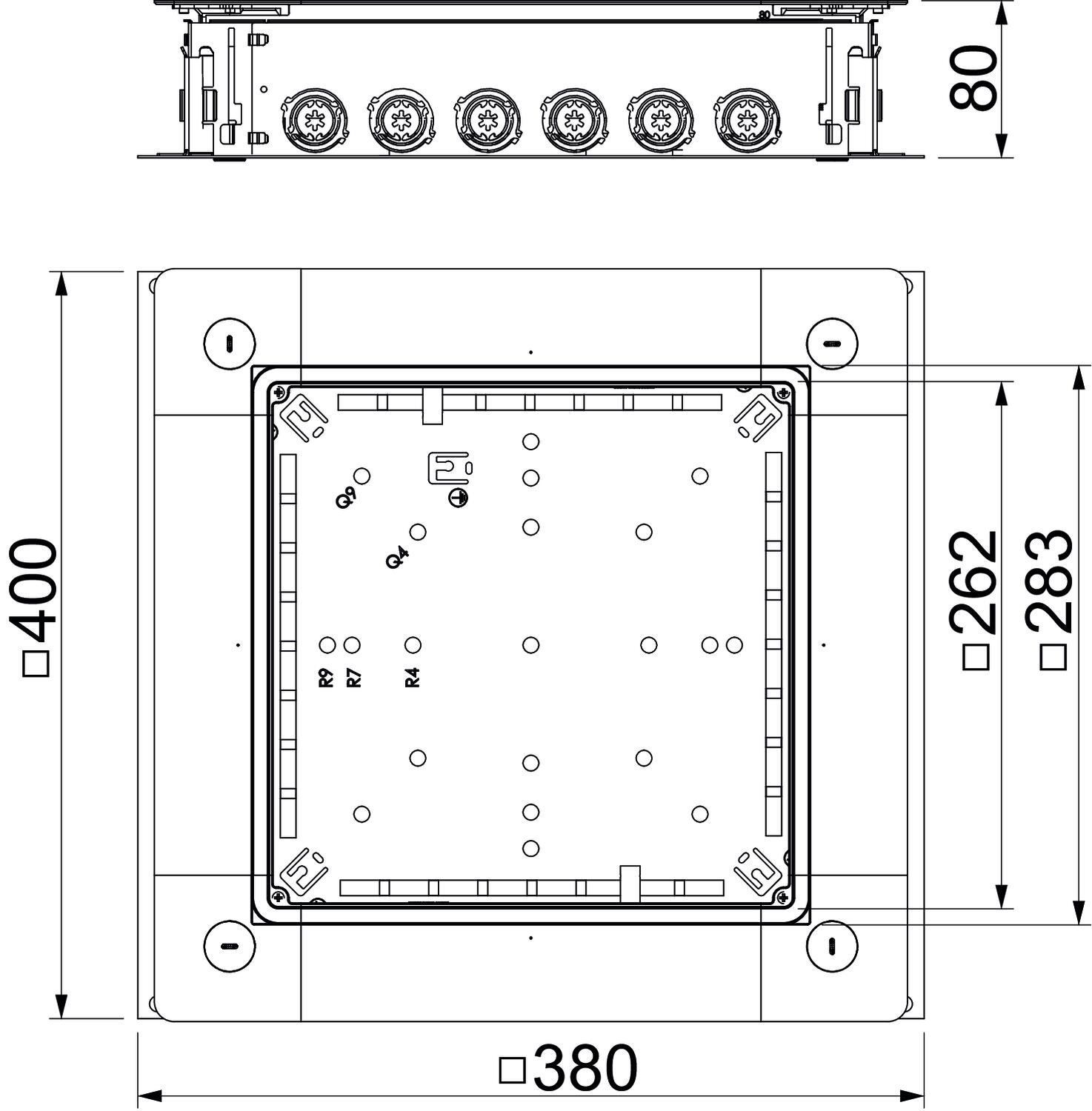

Adatto per condotti sotto battuto no Adatto per condotti sotto battuto coperti dal massetto no Adatto per condotti sotto pavimento chiusi a filo battuto no Altezza massetto max 160 mm Altezza massetto min. 80 mm Altezza minima del massetto 80 Apertura di montaggio per tank sopra pavimento no Apertura di montaggio per unità di montaggio quadrato Dimensione 400x380x80 Dimensione a 262 mm Dimensione A 380 mm Dimensione b 283 mm Dimensione B 400 mm Dimensioni nominali 250 mm Disaccoppiabile sì Grado di protezione (IP) con coperchio aperto IP20 Intervallo di livellamento max 160 mm Intervallo di livellamento min. 80 mm Materiale Acciaio Numero degli apparecchi installabili 1 per collegamento tubo sì Piastra a pavimento sì Possibilità di incasso della guarnizione sì Super- ficie zincato in continuo Tipo coperchio Universale - Tutti i tipi
-
Tutti i tipi
-
Accessori
Prodotti Tipo N. art. Quantità Conf.

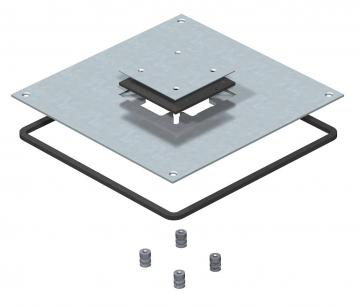

Coperchio di montaggio 250 per Telitank
DUF 250-3DAT 7400613 1 Pezzo

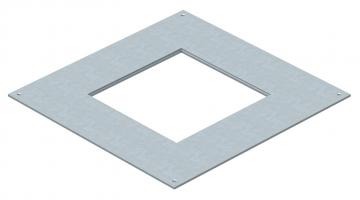

Coperchio di montaggio 250 per torretta di dimensione nominale 4
DUG 250-3 4 7400459 1 Pezzo

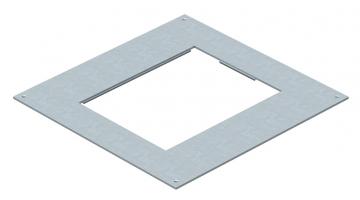

Coperchio di montaggio 250 per torretta di dimensione nominale 6
DUG 250-3 6 7400463 1 Pezzo

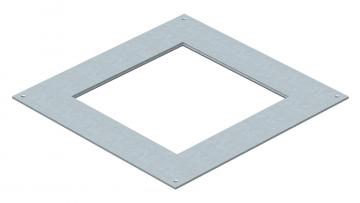

Coperchio di montaggio 250 per torretta di dimensione nominale 9
DUG 250-3 9 7400467 1 Pezzo

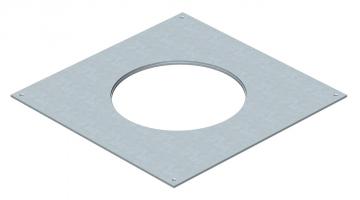

Coperchio di montaggio 250 per torretta di dimensione nominale R4
DUG 250-3 R4 7400471 1 Pezzo
Morsetto per conduttore di terra PE
8AWR 6288704 10 Pezzo Accessori di montaggio
Prodotti Tipo N. art. Quantità Conf.
Set compensazione altezza per UZD250-4
ASH 250-4 240 7410134 1 VPE
Set compensazione altezza per UZD250-4
ASH 250-4 320 7410136 1 VPE - Download
-
