Unità di livellamento per supporto giunto coperchio, altezza canale 170-245 mm 170 | 245

morepic-1

morepic-2

Unità di livellamento per supporto giunto coperchio, altezza canale 170-245 mm

N. art. 7424846 | EAN 4012195245148

N. art. / Tipo	7424846 / NE DSU2 17075

Intervallo di livellamento min.	170 mm

Intervallo di livellamento max	245 mm

Descrizione prodotto

Descrizione prodotto

Per il supporto centrale del giunto del coperchio con larghezza nominale 400, 500 o 600.

Dati tecnici

Dati tecnici

Accessori	sì
Adatto per condotti sotto pavimento chiusi a filo battuto	no
Altezza canale min.	170 mm
Altezza del canale max.	245 mm
Altezza minima del massetto	40
Disaccoppiabile	no
Intervallo di livellamento max	245 mm

Intervallo di livellamento min.	170 mm
Larghezza	35 mm
Materiale	Acciaio
Pezzo di ricambio	no
Porta apparecchi per l'installazione di scatola porta apparecchi	no
Super- ficie	zincato in continuo

Tutti i tipi

Tutti i tipi

Tipo	Intervallo di livellamento min.	Intervallo di livellamento max	N. art.	Quantità	Conf.
NE DSU2 17075	170 mm	245 mm	7424846	Pezzo	3 Pezzo

Download

Scheda tecnica NE DSU2 17075 / 7424846 , 0.16MB , pdf

Opuscolo Sistemi canalizzati a pavimento OKA , 2.10MB , pdf

Catalogo Sistemi di installazione a pavimento e sottopavimento , 42.28MB , pdf

Dichiarazione di conformità UE NE DSU2 17075 / 7424846 , 0.22MB , pdf

Licenza Approvazione VDE OKA , 0.18MB , pdf

Download

Istruzioni di montaggio Istruzioni di montaggio sistemi di canali a filo battuto OKA-G e OKA-W , 0.02MB , pdf

Download

Istruzioni di montaggio Istruzioni di montaggio NEDSU2/4030; NEDSU2/6050; NEDSU2/10075; NEDSU2/17075 , 0.08MB , pdf

Download

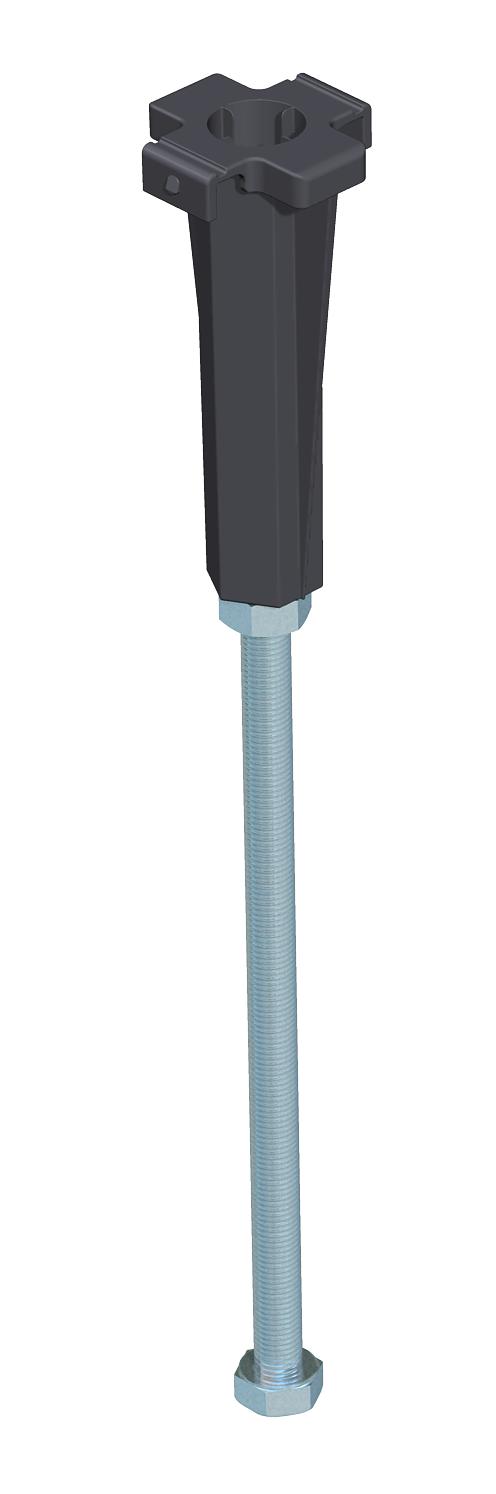

Grafico prodotto NE DSU2 17075 / 7424846, 24.85 kB, jpg

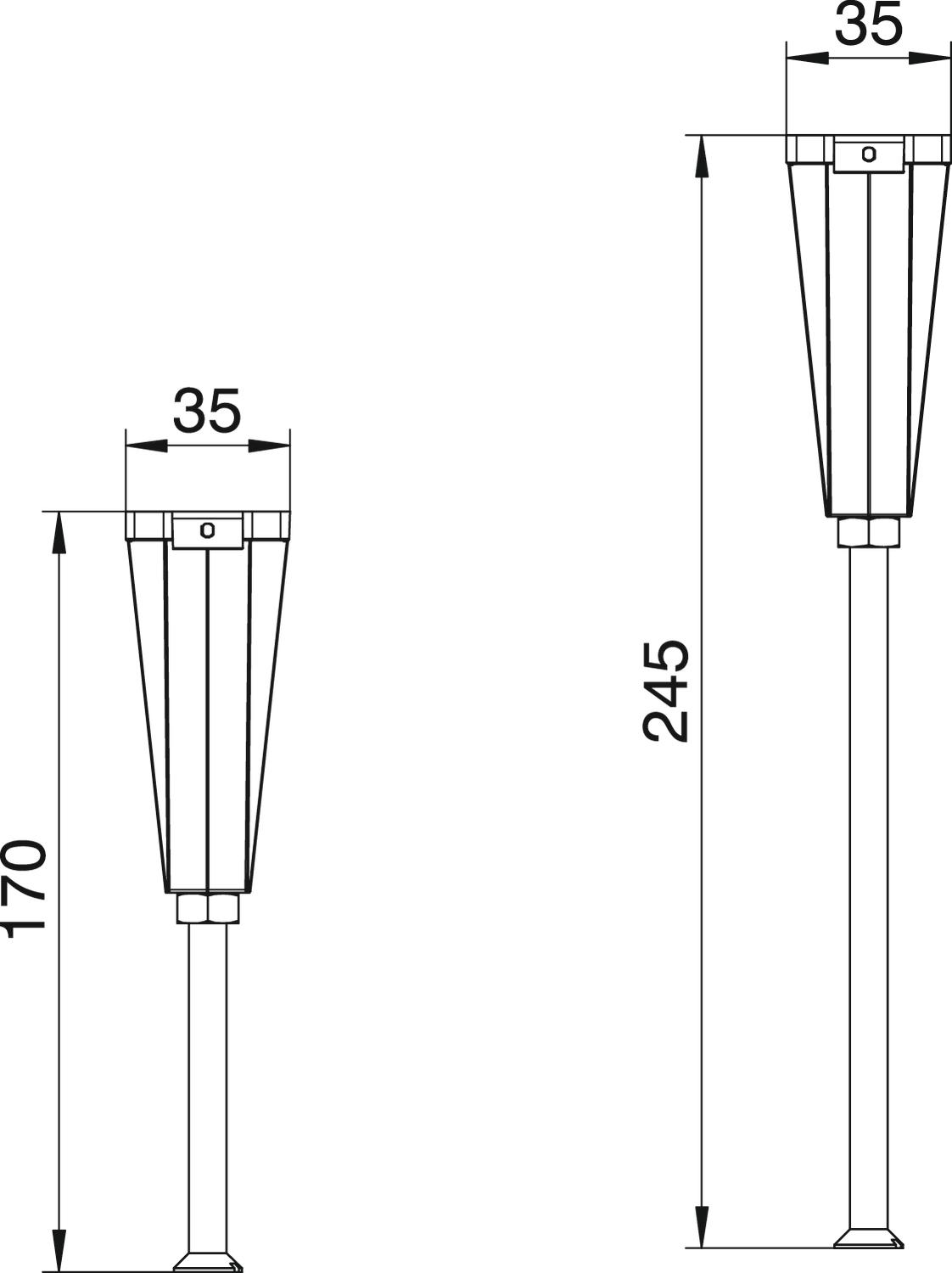

Disegno quotato NE DSU2 17075 / 7424846, 50.89 kB, jpg

Per questo prodotto non sono disponibili voci di capitolato
