Torretta UDHOME9. rivestibile, per dispositivi Modul45®, ottone 15

Torretta UDHOME9. rivestibile, per dispositivi Modul45®, ottone

N. art. 7427328 | EAN 4012195916796

N. art. / Tipo	7427328 / UDHOME9 2M

Spessore rivestimento pavimento	15 mm

Descrizione prodotto

Descrizione prodotto

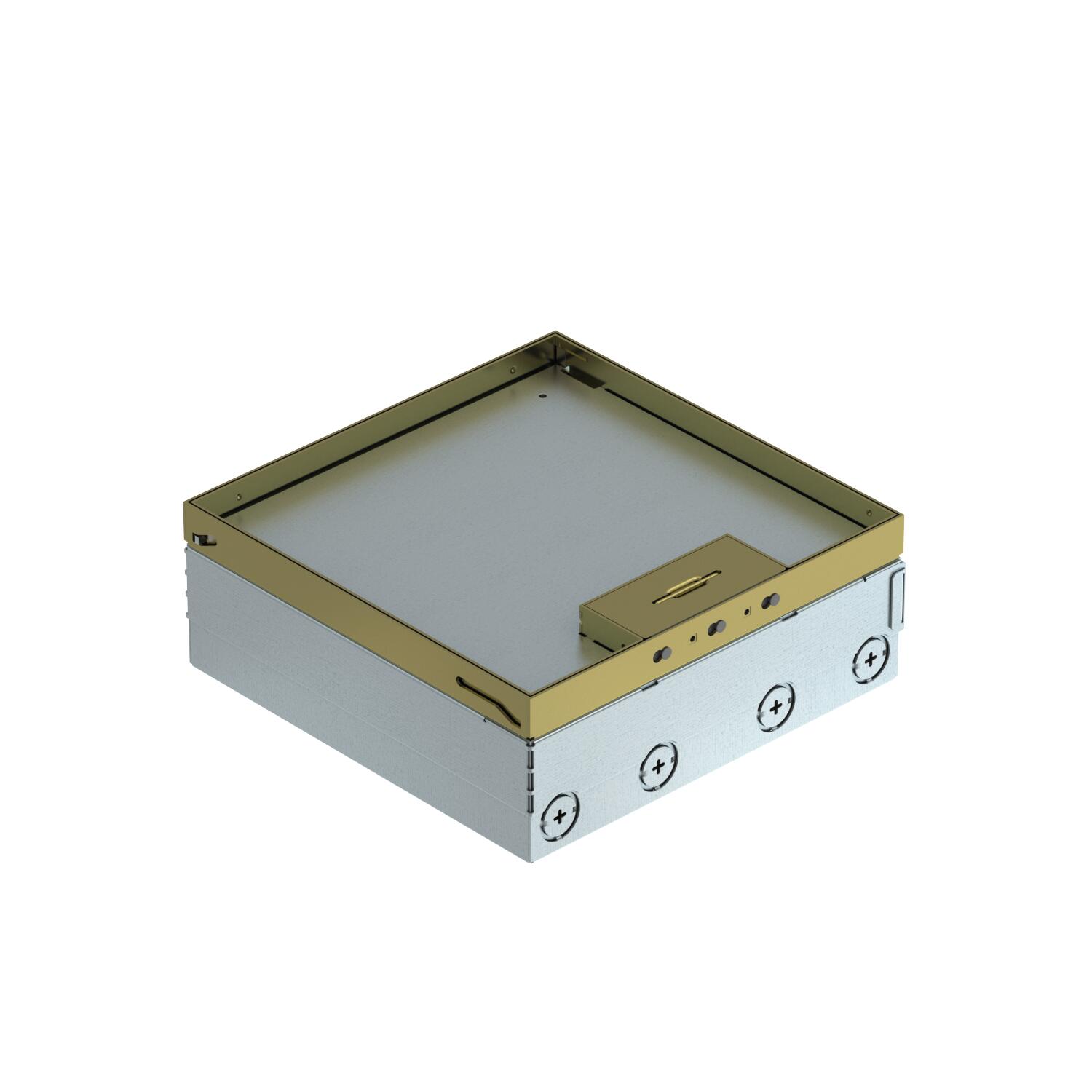

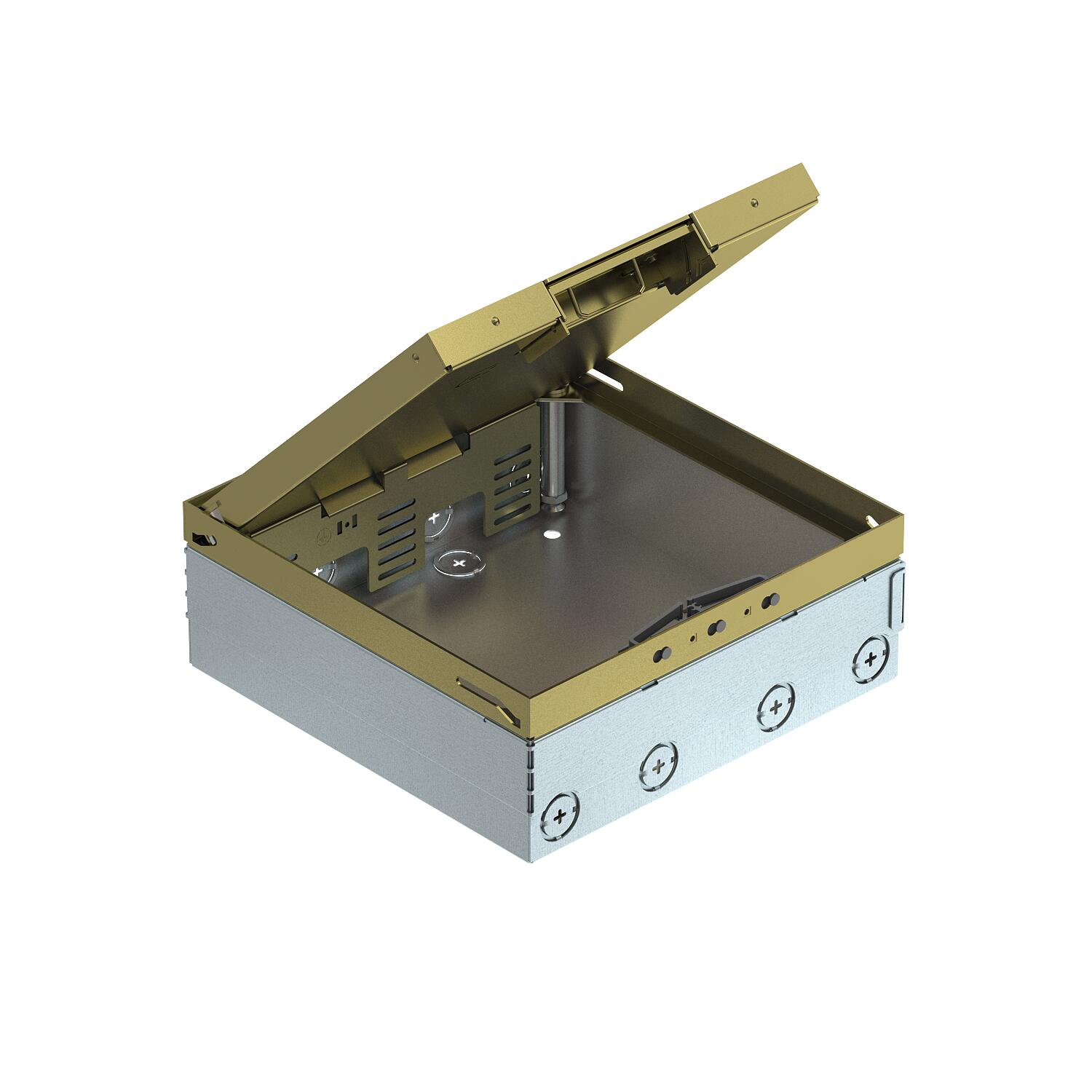

Torretta a scomparsa 'all-in-one' per l'installazione in pavimenti in massetto o sopraelevato con lavaggio a secco. Alloggiamento da incasso con aperture pre-tranciate per tubi (M25). Parte superiore regolabile al bordo superiore del rivestimento grazie a 4 supporti di regolazione integrati. La profondità minima di installazione è di 95 mm, il campo di regolazione di + 30 mm. Telaio e coperchio visibili in ottone. Coperchio rivestibile fino a 15 mm.

Possibilità di installazione di dispositivi elettrici:

- 1 supporto MT45V 0, fino a 8 Modul 45

- 3 supporti universali UT4, fino 12 Modul 45

Surfaces visible in the floor covering made of brass.

Dati tecnici

Dati tecnici

Altezza massetto max	110 mm
Altezza massetto min.	95 mm
Altezza pavimento max	125 mm
Altezza pavimento min.	95 mm

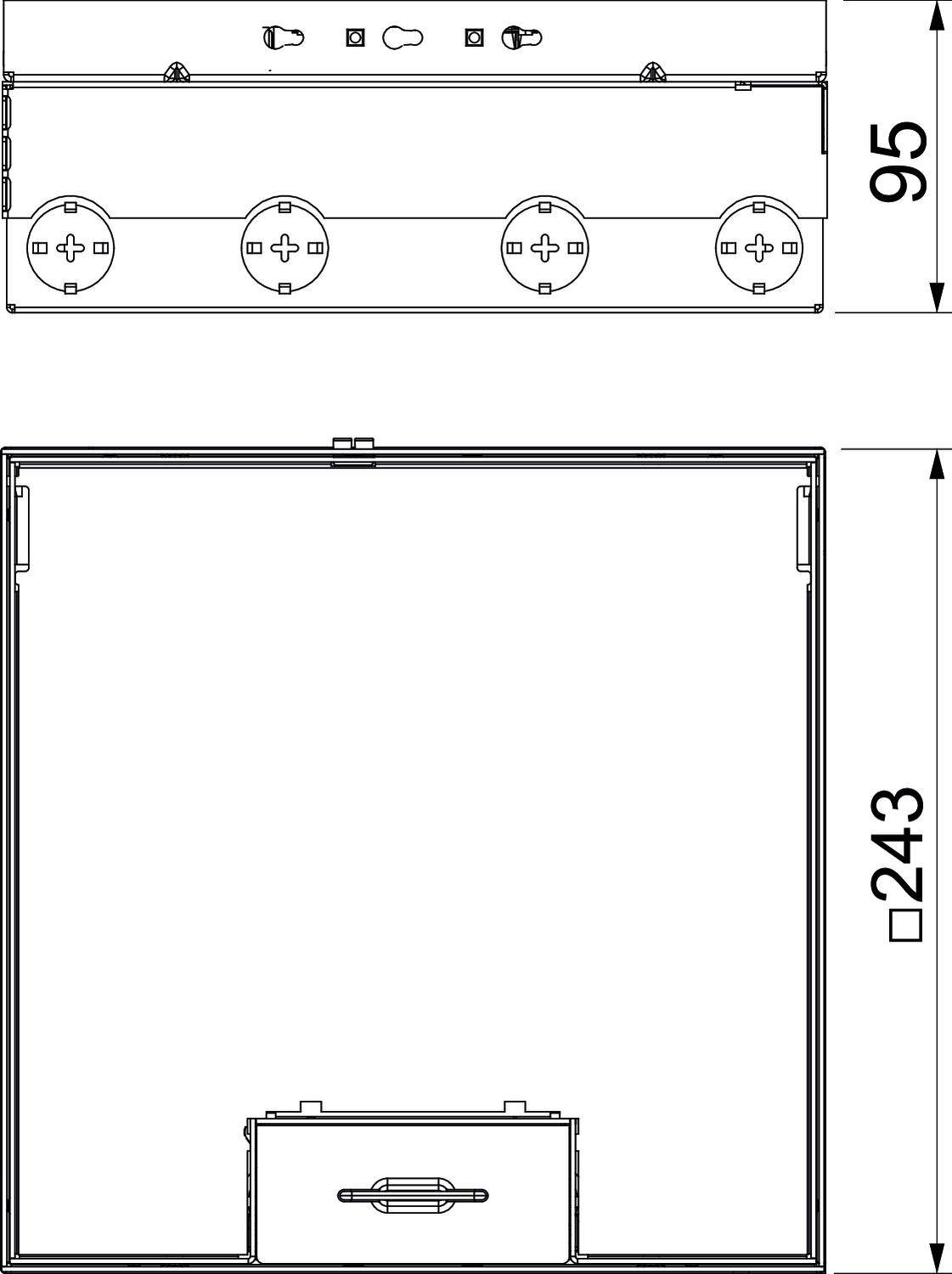

demesioni per l'installazione	246 mm
Dimensione h	95 mm
equipaggiamento	Alloggiamento vuoto
Grado di protezione (IP) con coperchio aperto	IP20
Grado di protezione (IP) con coperchio chiuso	IP40
Grado di protezione IK-Code	IK10
Intervallo di livellamento max	125 mm

Intervallo di livellamento min.	95 mm
Larghezza	246 mm
Larghezza esterna	243 mm
Lunghezza	246 mm
Lunghezza di montaggio	246 mm
Lunghezza esterna	243 mm
Materiale	ottone
Meccanismo di apertura	Staffa per maniglia
Spessore rivestimento pavimento	15 mm
Tipo coperchio	Scanalatura del rivestimento del pavimento
Versione uscita cavo	Uscita cavi orientabile
