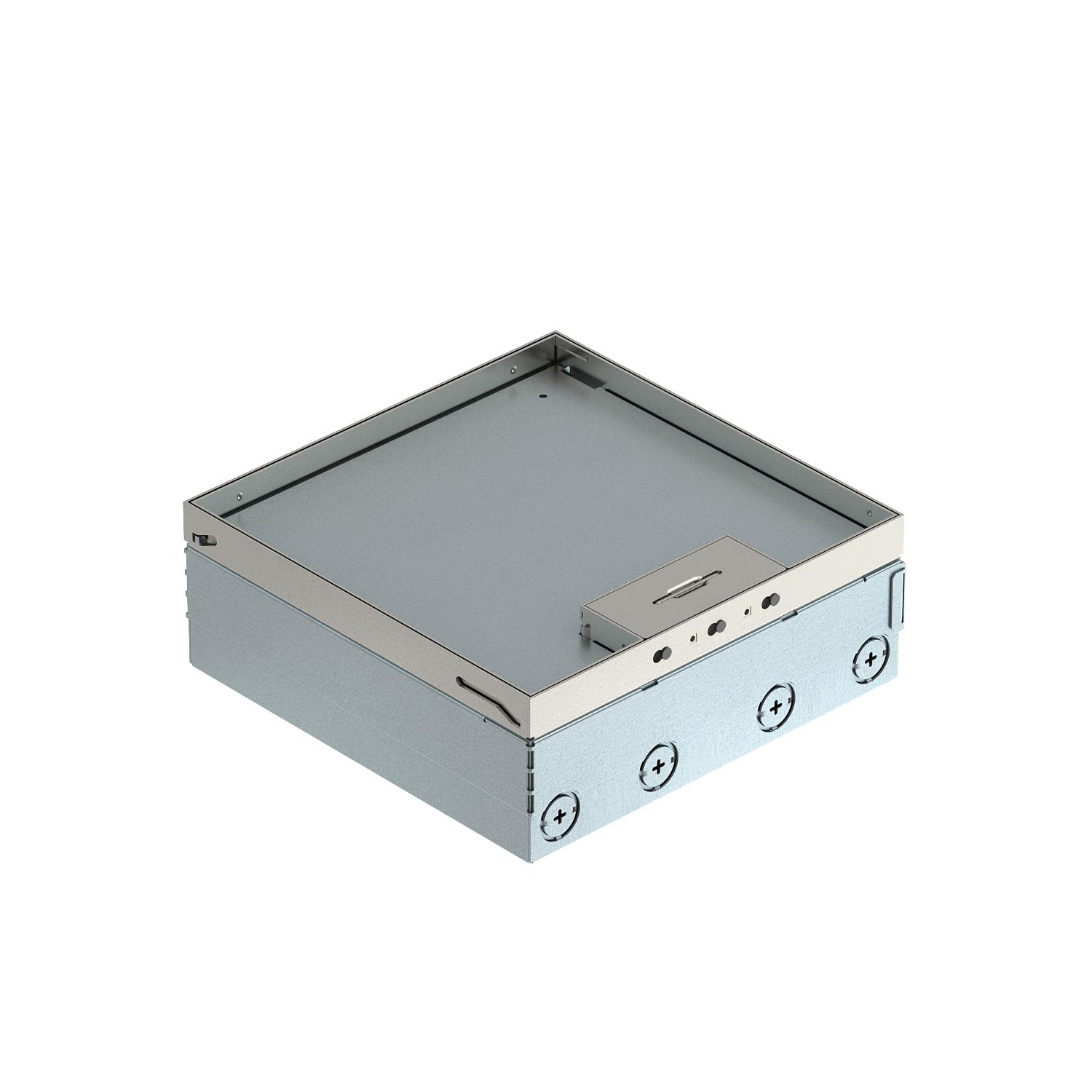

Torretta UDHOME9, rivestibile, per dispositivi Modul45®, acciaio inox
N. art. 7427324 | EAN 4012195916789
- Descrizione prodotto
-

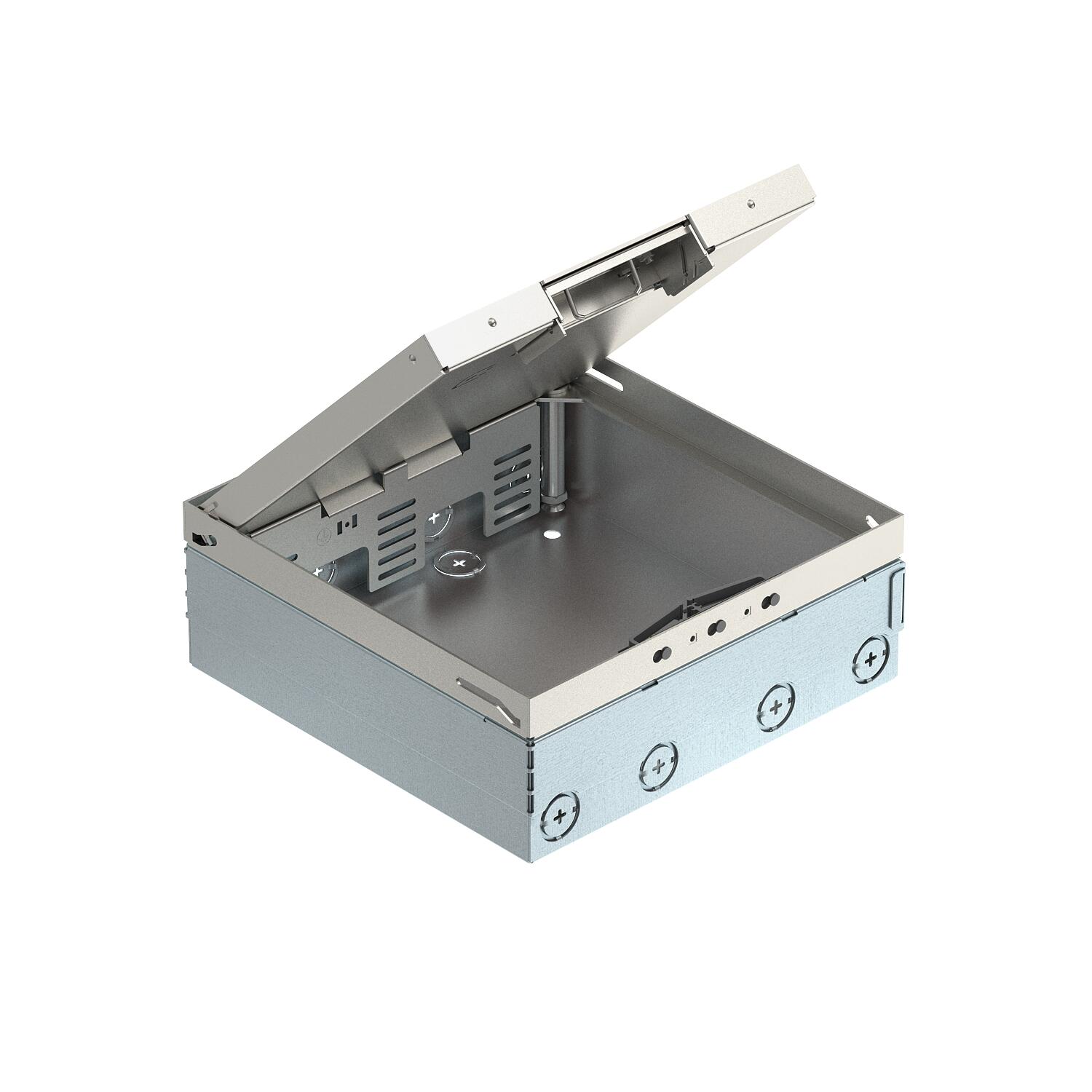

Descrizione prodottoTorretta a scomparsa 'all-in-one' per l'installazione in pavimenti in massetto o sopraelevato con lavaggio a secco. Alloggiamento da incasso con aperture pre-tranciate per tubi (M25). Parte superiore regolabile al bordo superiore del rivestimento grazie a 4 supporti di regolazione integrati. La profondità minima di installazione è di 95 mm, il campo di regolazione di + 30 mm. Telaio e coperchio visibili in acciaio inox. Coperchio rivestibile fino a 15 mm.
Possibilità di installazione di dispositivi elettrici:
- 1 supporto MT45V 0, fino a 8 Modul 45
- 3 supporti universali UT4, fino 12 Modul 45
Surfaces visible in the floor covering made of stainless steel.
-
- Dati tecnici
-
Dati tecnici

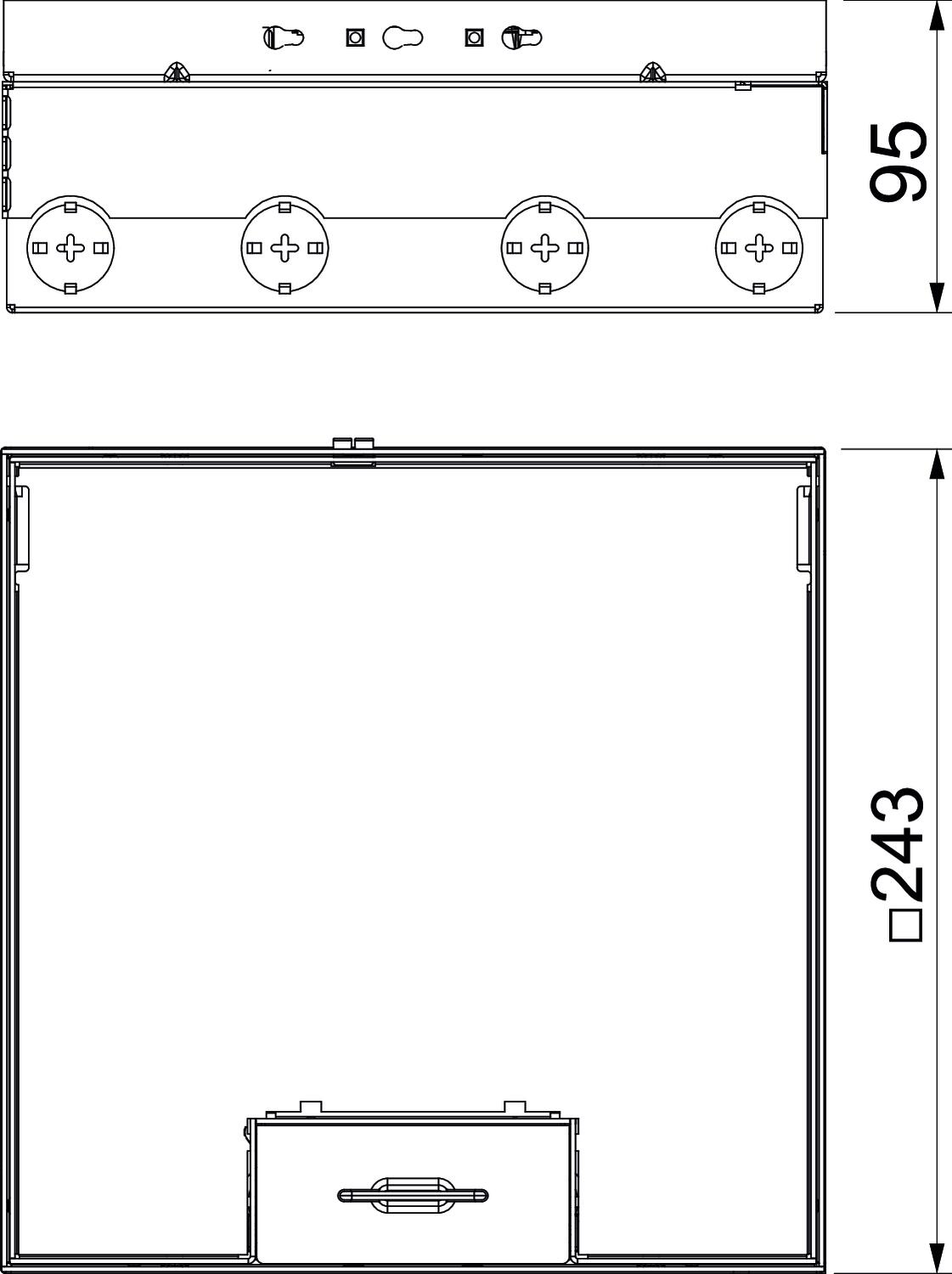

Adatto per condotti sotto battuto no Adatto per condotti sotto battuto coperti dal massetto no Adatto per condotti sotto pavimento chiusi a filo battuto no Adatto per incasso in intercapedini del pavimento sì Adatto per incasso nel pavimento doppio sì Adatto per trattamento con lavaggio bagnato no Altezza massetto max 110 mm Altezza massetto min. 95 mm Altezza pavimento max 125 mm Altezza pavimento min. 95 mm Con scanalatura rivestimento sì demesioni per l'installazione 246 mm Dimensione h 95 mm equipaggiamento Alloggiamento vuoto Grado di protezione (IP) con coperchio aperto IP20 Grado di protezione (IP) con coperchio chiuso IP40 Grado di protezione IK-Code IK10 Impronta CO₂ (GWP) dalla culla al cancello 22,894 kg CO₂e / 1 Pezzo Intervallo di livellamento max 125 mm Intervallo di livellamento min. 95 mm Larghezza 246 mm Larghezza esterna 243 mm Lunghezza 246 mm Lunghezza di montaggio 246 mm Lunghezza esterna 243 mm Materiale Acciaio, INOX 1.4301 Meccanismo di apertura Staffa per maniglia Spessore rivestimento pavimento 15 mm Tipo coperchio Scanalatura del rivestimento del pavimento Versione uscita cavo Uscita cavi orientabile - Tutti i tipi
-
Accessori di montaggio
Prodotti Tipo N. art. Quantità Conf.

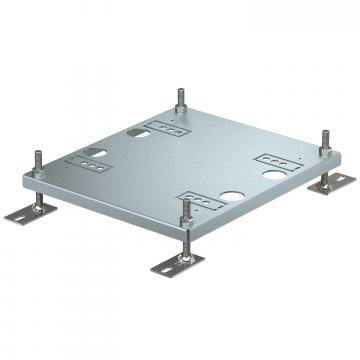

Espansione in altezza per UDHOME9
HE60 UDHOME9 7427444 1 Pezzo - Download
-
Scheda tecnica UDHOME9 2V / 7427324 , 0.50MB , pdfDichiarazione di conformità UE UDHOME9 2V / 7427324 , 0.18MB , pdfDichiarazione di conformità UK UDHOME9 2V / 7427324 , 0.14MB , pdfREACH Dichiarazione di conformità UDHOME9 2V / 7427324 , 0.12MB , pdfRoHS Dichiarazione di conformità UDHOME9 2V / 7427324 , 0.12MB , pdfIstruzioni di montaggio Istruzioni di montaggio Torretta a scomparsa UDHOME4/9 , 0.08MB , pdfIstruzioni di montaggio Klappdeckel UDHOME9 , 0.32MB , pdfPer questo prodotto non sono disponibili voci di capitolato
