Torretta a scomparsa UDHome2, non rivestibile, liberamente equipaggiabile, ottone
N. art. 7368264 | EAN 4012197382230
- Descrizione prodotto
-

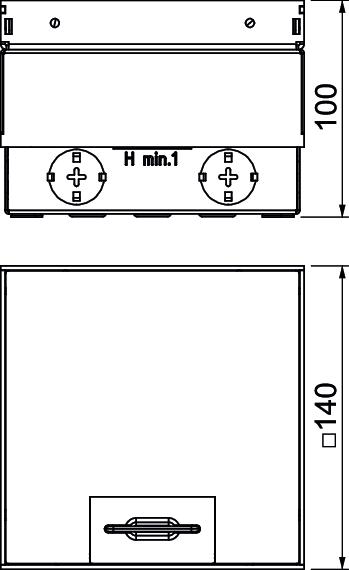

Descrizione prodottoPozzetto quadrato per l'installazione in pavimenti sopraelevati ed in massetto trattati con lavaggio a secco. Alloggiamento da incasso con aperture preforate per tubi (M20/M25). Elemento superiore regolabile sul bordo superiore del rivestimento grazie a 4 supporti di livellamento. La profondità minima di installazione è di 100 mm, l'area di livellamento + 35 mm.

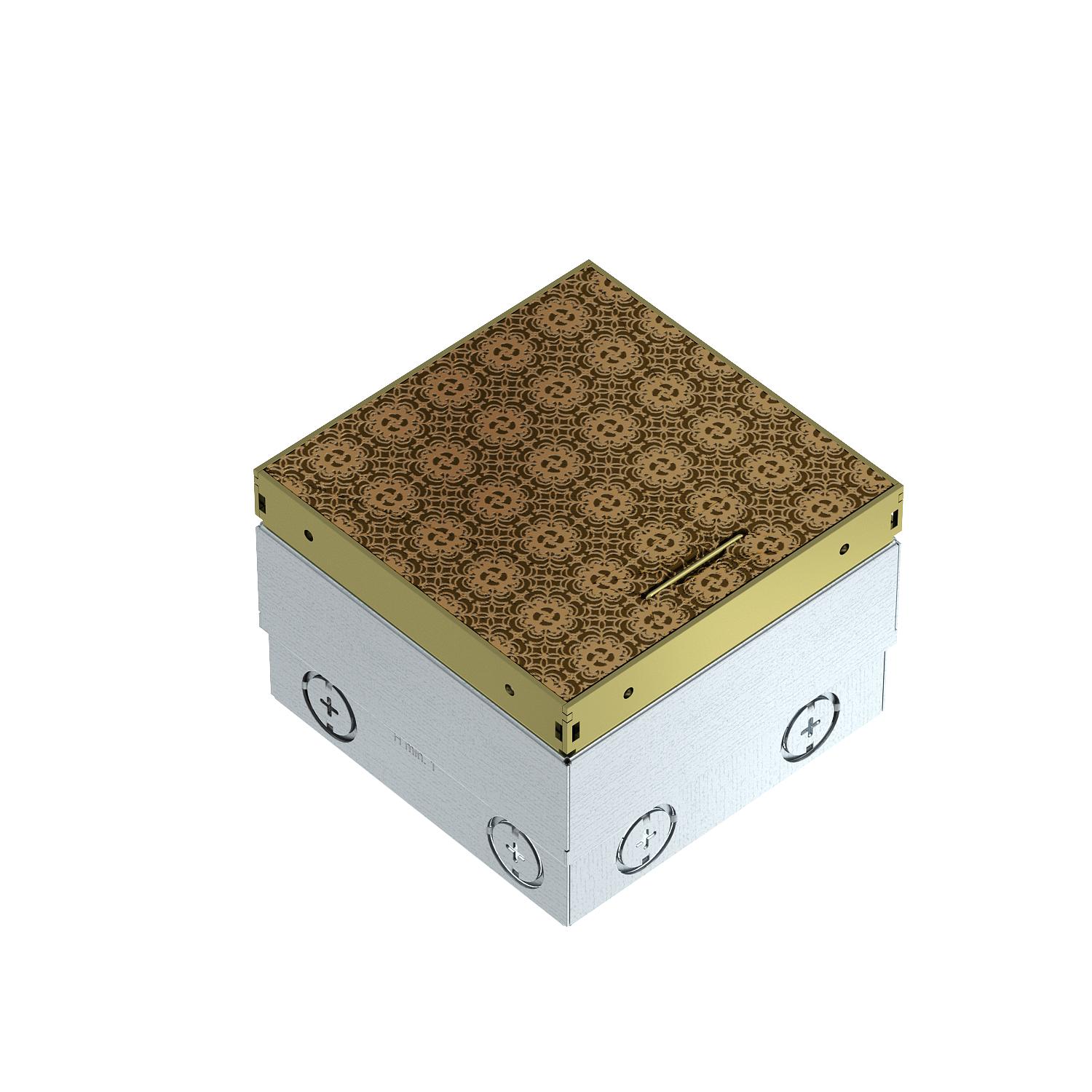

Telaio e coperchio visibili nel rivestimento pavimento in ottone. Fino a 2 prese dati modulari possono essere installate in supporti tecnica per dati opzionali. La capacità di carico di 15 kN è garantita solo nello stato non utilizzato.
-
- Dati tecnici
-
Dati tecnici
Adatto per condotti sotto battuto no Adatto per condotti sotto battuto coperti dal massetto no Adatto per condotti sotto pavimento chiusi a filo battuto no Adatto per incasso in intercapedini del pavimento sì Adatto per incasso nel pavimento doppio sì Adatto per trattamento con lavaggio bagnato no Altezza 100 mm Altezza pavimento max 135 mm Altezza pavimento min. 100 mm Campo di impiego con coperchio aperto 6.101.1 trattamento a secco del pavimento Campo di impiego con coperchio chiuso 6.101.1 trattamento a secco del pavimento Carico verticale, piccola superficie fino a 3.000 N Con scanalatura rivestimento no Dimensione 140x140x110 Dimensione nominale per torretta 2 equipaggiamento Alloggiamento vuoto Grado di protezione (IP) con coperchio aperto IP20 Grado di protezione (IP) con coperchio chiuso IP40 Grado di protezione IK-Code IK10 Larghezza 140 mm Lunghezza 140 mm Meccanismo di apertura Staffa per maniglia Norma EN 50085-2-2 Numero degli apparecchi installabili 2 Omologazioni VDE Porta apparecchi per l'installazione di scatola porta apparecchi no Possibilità di incasso della guarnizione no Telaio di protezione rivestimento no Trattamento del pavimento asciutto Versione quadrato Versione per carichi pesanti no Versione telaio Bordo per rivestimento del pavimento Versione uscita cavo Uscita cavi orientabile - Tutti i tipi
- Download
-
Scheda tecnica UDHOME2 GM D1 / 7368264 , 0.25MB , pdfDichiarazione di conformità UE UDHOME2 GM D1 / 7368264 , 0.10MB , pdf
