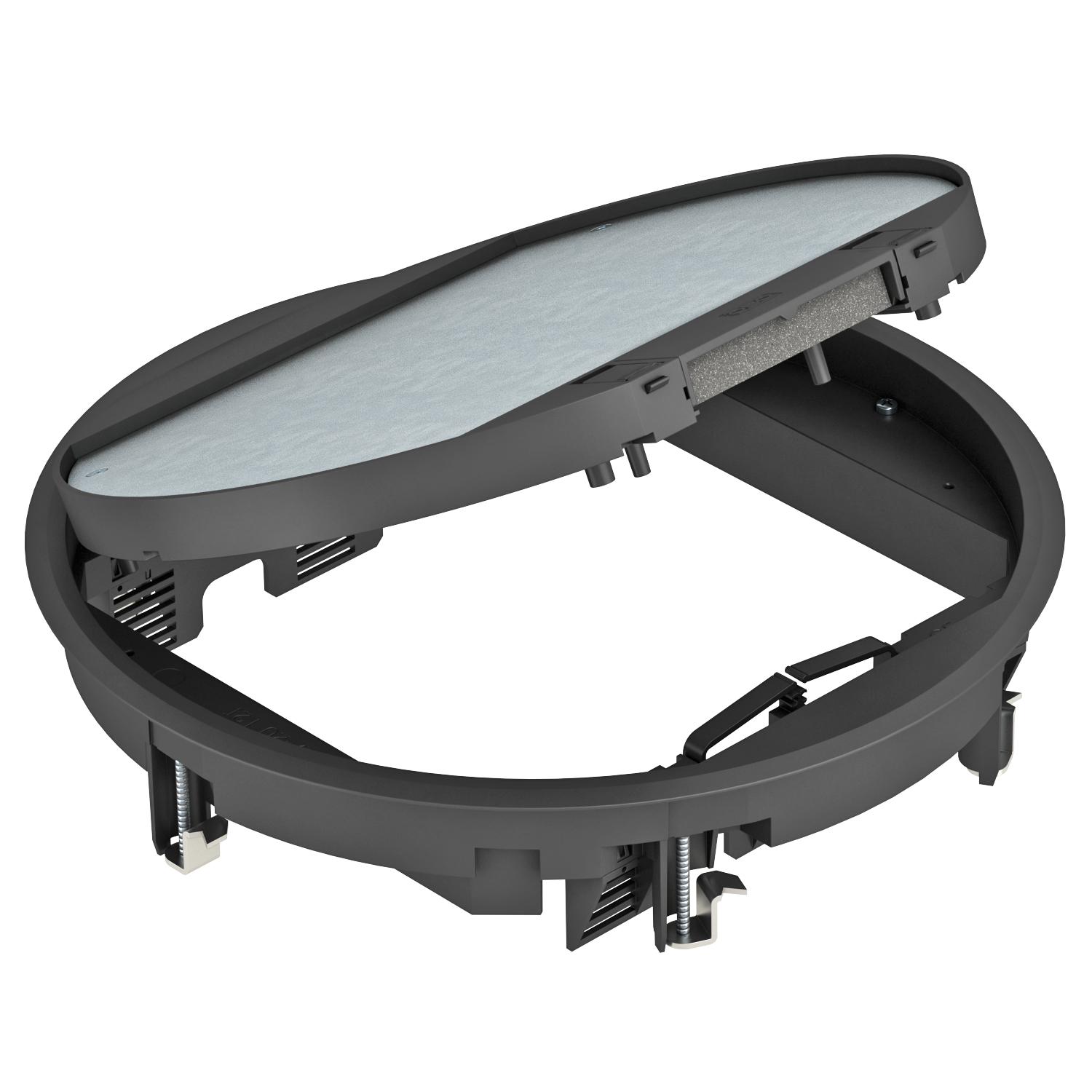

Torretta a scomparsa rotonda GESR9
N. art. 7405466 | EAN 4012195840725
- Descrizione prodotto
-
Descrizione prodottoModulo apparecchi con cursore di arresto fino a 12 dispositivi Modul 45 in 3 supporti universali UT4, inserto nel sistema di canali e nel sistema a pavimento in ambienti interni.
Apertura per rivestimento pavimento nel coperchio ribaltabile 5 mm, in caso di necessità regolabile anche su 3, 10 o 12 mm.
Torretta a scomparsa con due cursori di arresto coperchio con uscita cavi aperta/chiusa. È possibile installare 3 piastre di chiusura APMT5.
Spessore rivestimento pavimenti 5 mm, eventualmente regolabile anche a 3, 10 o 12 mm.
-
- Dati tecnici
-
Dati tecnici

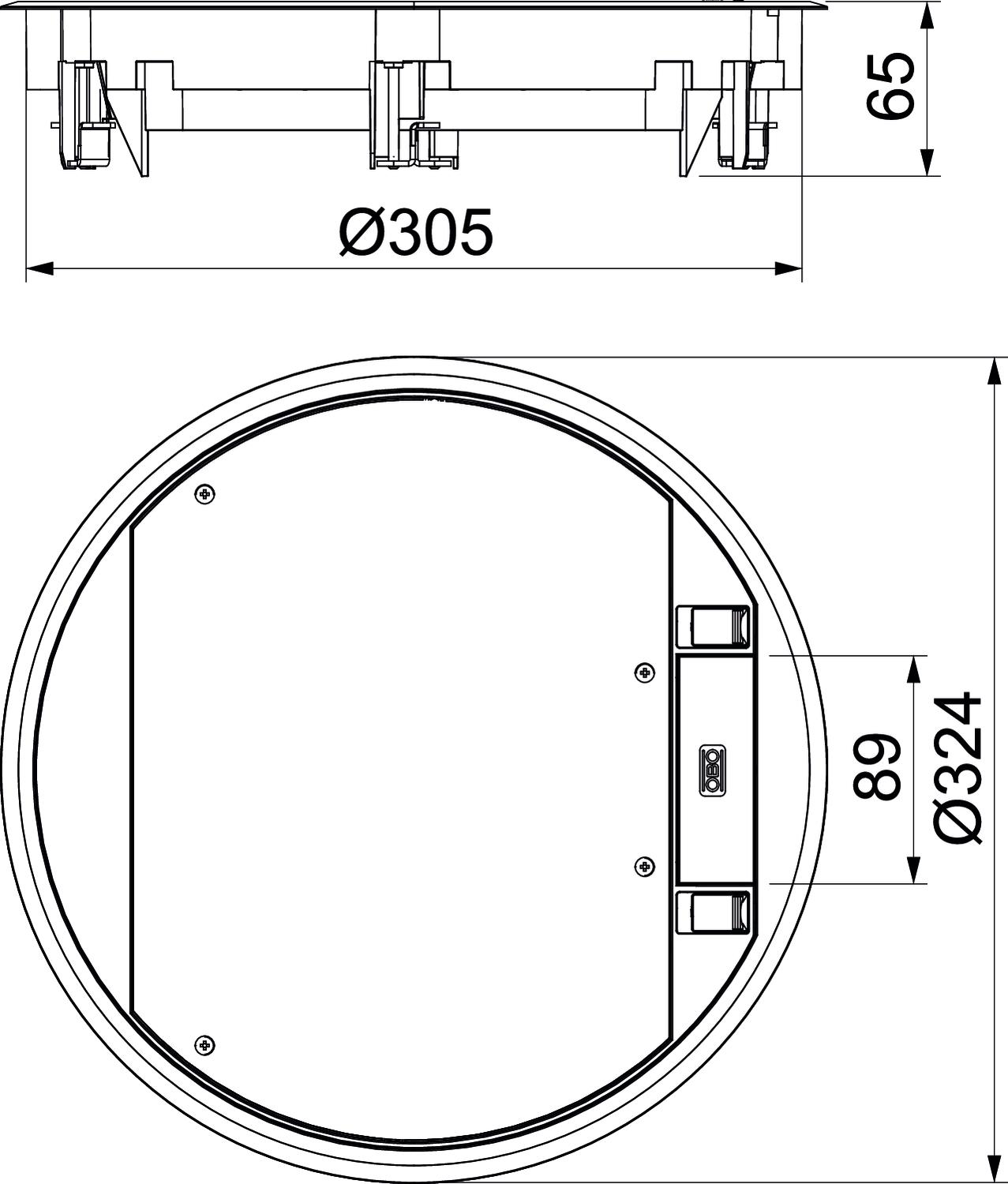

Adatto per condotti sotto battuto sì Adatto per condotti sotto battuto coperti dal massetto sì Adatto per condotti sotto pavimento chiusi a filo battuto sì Adatto per incasso in intercapedini del pavimento sì Adatto per incasso nel pavimento doppio sì Adatto per trattamento con lavaggio bagnato no Altezza pavimento min. 72 mm Carico verticale, grande superficie fino a 5.000 N Carico verticale, piccola superficie fino a 3.000 N Colore nero grafite; RAL 9011 Con scanalatura rivestimento sì Diametro di montaggio 304 Diametro esterno 324 mm Dimensione Ø324x68 Dimensione nominale per torretta R9 Floor covering thickness max. 12 mm Grado di protezione (IP) con coperchio aperto IP20 Grado di protezione (IP) con coperchio chiuso IP40 Grado di protezione IK-Code IK08 Materiale Poliammide Meccanismo di apertura Blocco a scorrimento Numero degli apparecchi installabili 12 Numero di moduli apparecchi 3 Omologazioni VDE Porta apparecchi per l'installazione di scatola porta apparecchi sì Possibilità di incasso della guarnizione no Profondità di montaggio 73 mm Spessore rivestimento pavimento 5 mm Telaio di protezione rivestimento sì Tipo di sistema di installazione UT4 Trattamento del pavimento asciutto Versione tondo Versione per carichi pesanti no Versione telaio Telaio protezione Versione uscita cavo Uscita cavi orientabile - Tutti i tipi
-
Accessori
Prodotti Tipo N. art. Quantità Conf.
Prolunga
GES RV 7407536 2 Pezzo
Supporto universale UT4, lunghezza 208 mm
UT4 45 4 7408727 1 Pezzo - Download
-
Scheda tecnica GESR9-2U12T 9011 / 7405466 , 0.25MB , pdfDichiarazione di conformità UE GESR9-2U12T 9011 / 7405466 , 0.13MB , pdfREACH Dichiarazione di conformità GESR9-2U12T 9011 / 7405466 , 0.28MB , pdfRoHS Dichiarazione di conformità GESR9-2U12T 9011 / 7405466 , 0.13MB , pdfIstruzioni di montaggio Istruzioni di montaggio GESR9-U , 0.20MB , pdfIstruzioni di montaggio Service outlet for universal mounting GES9-3B GES-3S , 4.68MB , pdfIstruzioni di montaggio Istruzioni di montaggio per l'uso di dispositivi in plastica GES9-3B, GES9-3S , 0.04MB , pdfPer questo prodotto non sono disponibili voci di capitolato
