Torretta a scomparsa rotonda, altezza 55 mm 5 | R9 | nero grafite; RAL 9011

Torretta a scomparsa rotonda, altezza 55 mm

N. art. 7405049 | EAN 4012195674467

N. art. / Tipo

Spessore rivestimento pavimento	5 mm

Dimensione nominale per torretta	R9

Colore

Descrizione prodotto

Descrizione prodotto

Torretta a scomparsa con maniglie ed uscite cavi orientabile con guarnizione in materiale espanso. Il coperchio incernierato è dotato di una piastra di rinforzo strutturale in lamiera d'acciaio con spessore di 4 mm e permette l'installazione di un rivestimento pavimento di 5 mm (regolabile anche a 10 mm).

Comprensivo di box di montaggio MT45 V 0, fino a 8 Modul45 (telai d'incasso da ordinare separatamente).

Installabile in scatole per massetto, pavimenti sopraelevati o canali tipo OKA.

Dati tecnici

Dati tecnici

Adatto per condotti sotto battuto	sì
Adatto per condotti sotto battuto coperti dal massetto	sì
Adatto per condotti sotto pavimento chiusi a filo battuto	sì
Adatto per incasso in intercapedini del pavimento	sì
Adatto per incasso nel pavimento doppio	sì
Adatto per trattamento con lavaggio bagnato	no
Altezza	61 mm
Altezza massetto min.	55 mm
Altezza pavimento min.	58 mm
Carico verticale, grande superficie	fino a 5.000 N
Carico verticale, piccola superficie	fino a 3.000 N
Colore	nero grafite; RAL 9011
Con scanalatura rivestimento	no

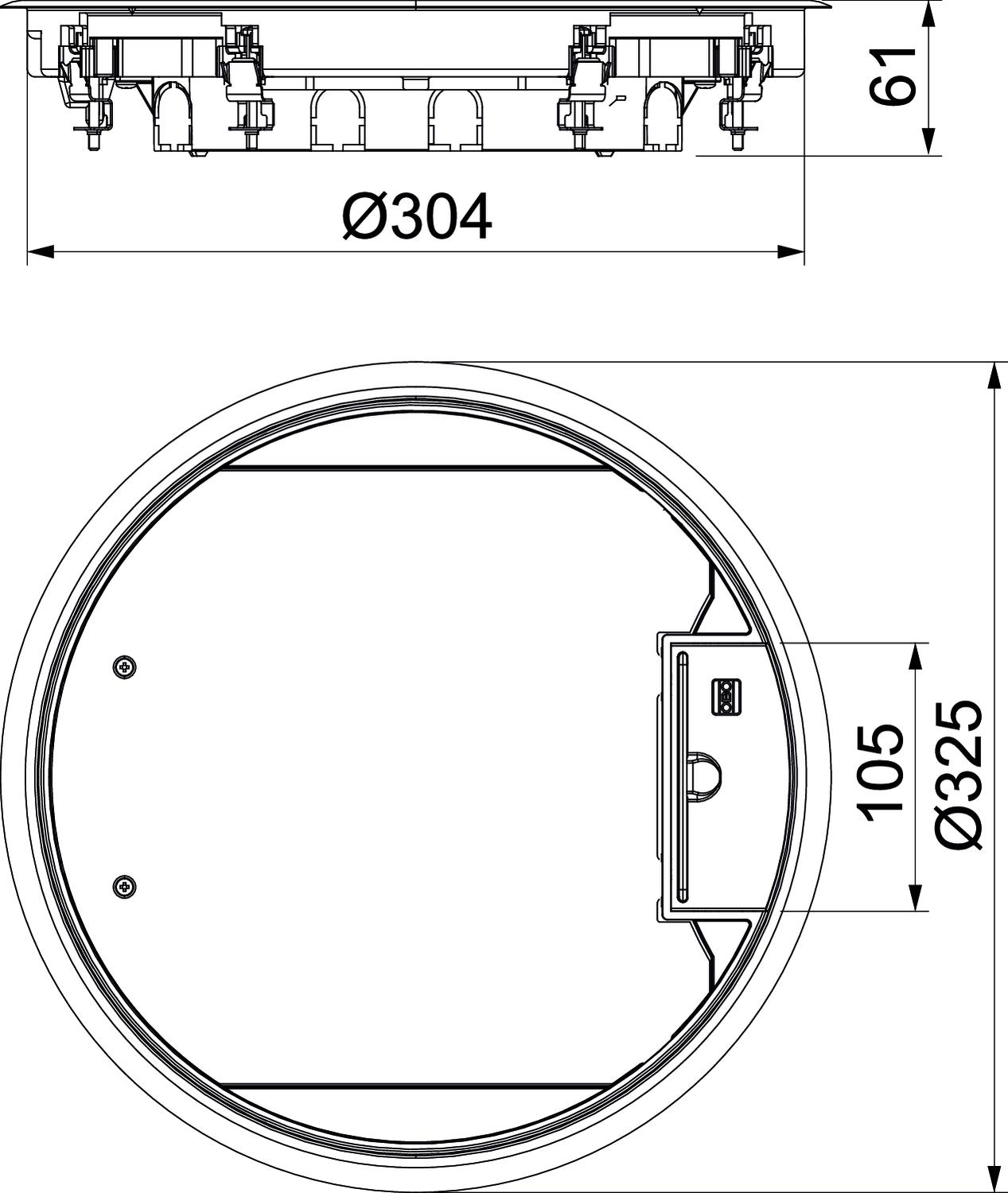

Diametro di montaggio	304
Diametro esterno	325 mm
Dimensione	Ø325x61

Dimensione nominale per torretta	R9
Larghezza	325 mm
Lunghezza	325 mm
Materiale	Poliammide
Meccanismo di apertura	Staffa per maniglia
Numero degli apparecchi installabili	8
Porta apparecchi per l'installazione di scatola porta apparecchi	no
Possibilità di incasso della guarnizione	no
Profondità di montaggio	58 mm
Spessore rivestimento pavimento	5 mm
Telaio di protezione rivestimento	sì
Trattamento del pavimento	asciutto
Versione	tondo
Versione per carichi pesanti	no
Versione uscita cavo	Uscita cavi orientabile

Tutti i tipi

Tutti i tipi

Tipo	Spessore rivestimento pavimento	Dimensione nominale per torretta	Colore	N. art.	Quantità	Conf.
GESR9 55U V 7011	5 mm	R9	Grigio ferro; RAL 7011	7405047	Pezzo	1 Pezzo
GESR9 55U V 9011	5 mm	R9	nero grafite; RAL 9011	7405049	Pezzo	1 Pezzo

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Telaio d'installazione per dispositivi Modul 45	MT45V 4	7408670	Pezzo	5 Pezzo
Telaio d'installazione per 3 Modul 45	MT45V 3	7408672	Pezzo	5 Pezzo
Telaio per l'installazione della combinazione di prese triple e singole Modul 45®	MT45V 3+1	7408680	Pezzo	5 Pezzo
Telaio per l'installazione della combinazione di prese doppie Modul 45®	MT45V 2+2	7408682	Pezzo	5 Pezzo
Separatore per box montaggio Modul 45	MT45V TW	7408693	Pezzo	1 Pezzo
Piastra di montaggio per 2 prese dati tipo C	MPMT45 2C	7408705	Pezzo	1 Pezzo
