Torretta a scomparsa GRAF9
N. art. 7405746 | EAN 4012195866985
- Descrizione prodotto
-
Descrizione prodotto

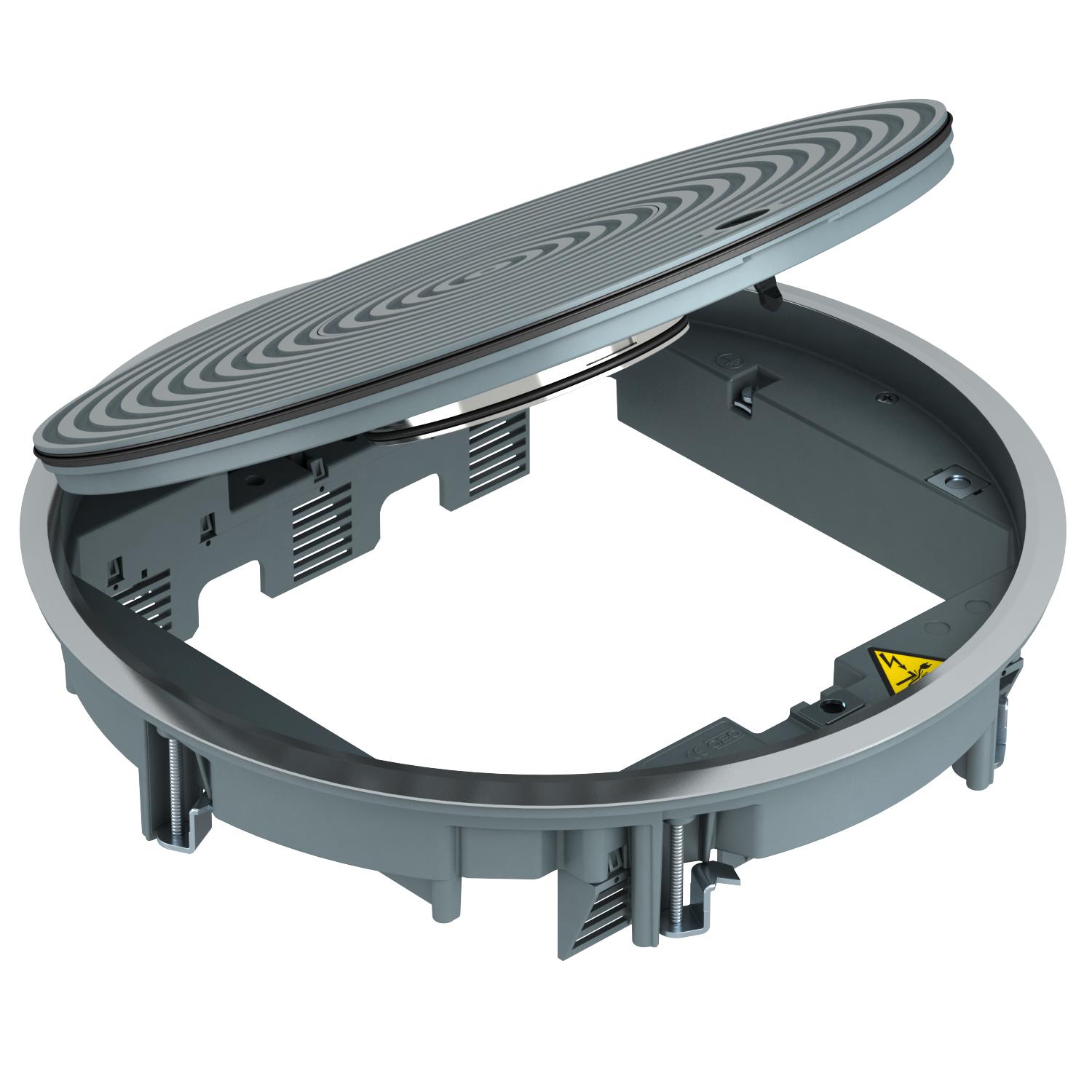

Torretta a scomparsa con uscita cavi con tubo telescopico per pavimenti trattati con lavaggio bagnato IP65.
Possibilità di installazione di dispositivi elettrici:
◘ 1 supporto MT45V 0, fino a 8 Modul 45
◘ 3 supporti universali UT4, fino 12 Modul 45
◘ 1 box di montaggio GT I14, fino a 14 moduli standard italiano
Installabile in scatole per massetto, pavimenti sopraelevati o canali tipo OKA.
Torretta con tubo telescopico per pavimenti trattati con lavaggio bagnato. Adatta per: supporti universali made by OBO UT4 o MT45V0; box a standard italiano GT I14; supporti prese CEE.
-
- Dati tecnici
-
Dati tecnici

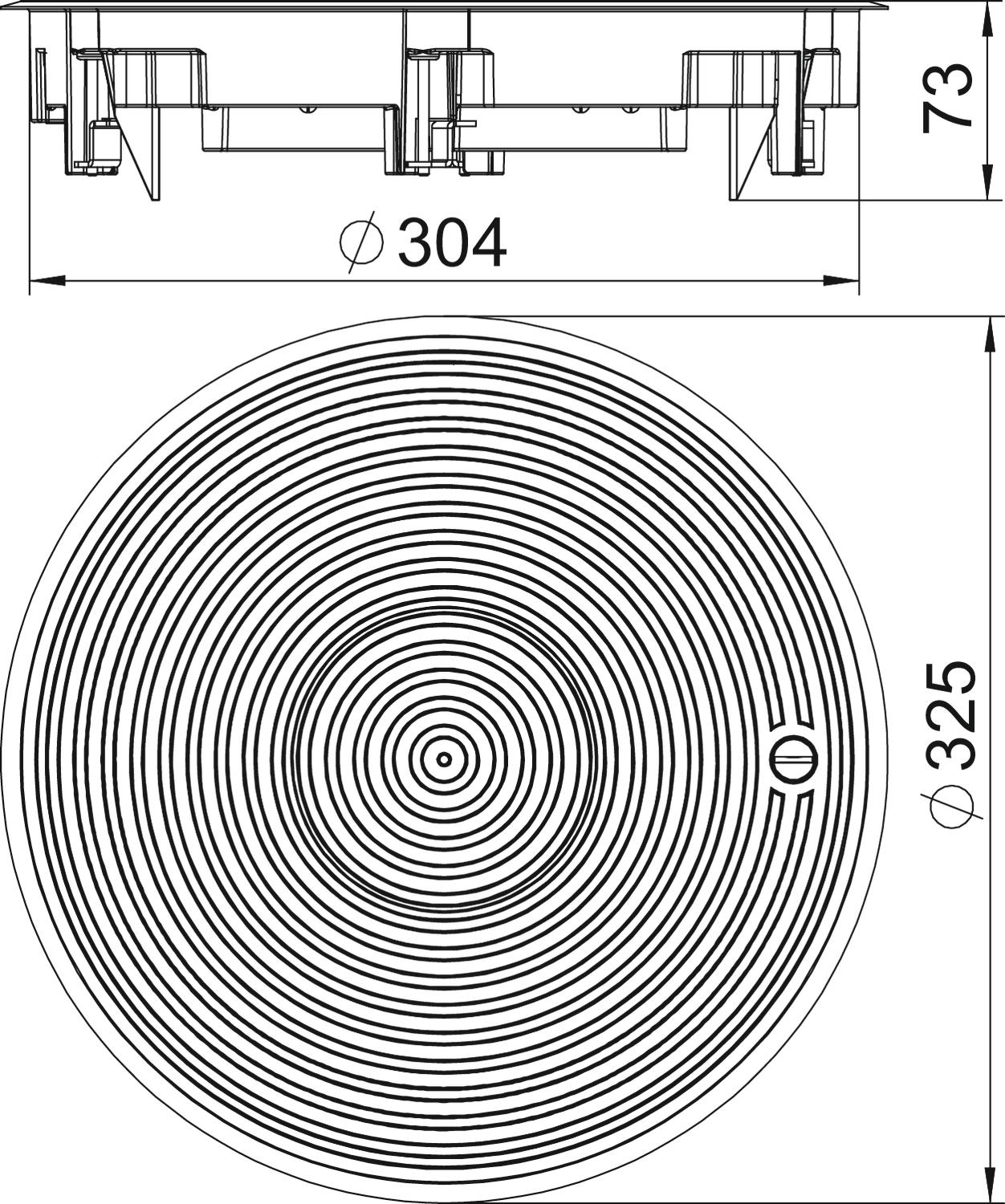

Adatto per condotti sotto battuto sì Adatto per condotti sotto battuto coperti dal massetto sì Adatto per condotti sotto pavimento chiusi a filo battuto sì Adatto per incasso in intercapedini del pavimento sì Adatto per incasso nel pavimento doppio sì Adatto per trattamento con lavaggio bagnato sì Altezza pavimento min. 80 mm Carico verticale, grande superficie fino a 10.000 N Carico verticale, piccola superficie fino a 3.000 N Colore Grigio ferro; RAL 7011 Con scanalatura rivestimento no Diametro di montaggio 305 Diametro esterno 325 mm Dimensione Ø325x74 Dimensione nominale per torretta R9 Grado di protezione (IP) con coperchio aperto IP20 Grado di protezione (IP) con coperchio chiuso IP45 Grado di protezione IK-Code IK10 Materiale Alluminio pressofuso Meccanismo di apertura Bussola girevole Numero degli apparecchi installabili 12 Numero di moduli apparecchi 3 Omologazioni VDE Possibilità di incasso della guarnizione sì Profondità di montaggio 80 mm Telaio di protezione rivestimento sì Tipo di sistema di installazione UT4 Trattamento del pavimento bagnato Versione tondo Versione per carichi pesanti sì Versione telaio Telaio protezione Versione uscita cavo Tubo a scomparsa - Tutti i tipi
-
Accessori
Prodotti Tipo N. art. Quantità Conf.
Prolunga
GES RV 7407536 2 Pezzo
Supporto universale UT3, lunghezza 165 mm
UT3 45 3 7408723 1 Pezzo
Supporto universale UT4, lunghezza 208 mm
UT4 45 4 7408727 1 Pezzo - Download
-
Scheda tecnica GRAF9-2 U 7011 / 7405746 , 0.19MB , pdfDichiarazione di conformità GRAF9-2 U 7011 / 7405746 , 0.06MB , pdfREACH Dichiarazione di conformità GRAF9-2 U 7011 / 7405746 , 0.12MB , pdfRoHS Dichiarazione di conformità GRAF9-2 U 7011 / 7405746 , 0.12MB , pdfIstruzioni di montaggio Istruzioni di montaggio GRAF9-2 , 0.35MB , pdfIstruzioni d'uso Istruzioni d'uso PF-G , 2.00MB , pdfPer questo prodotto non sono disponibili voci di capitolato
