Torretta a scomparsa GRAF, rivestibile

N. art. 7405743 | EAN 4012196581634

N. art. / Tipo	7405743 / GRAF9-2 BA3

Spessore rivestimento pavimento	3 mm

Dimensione nominale per torretta	R9

Torna alla panoramica

Descrizione prodotto

Descrizione prodotto

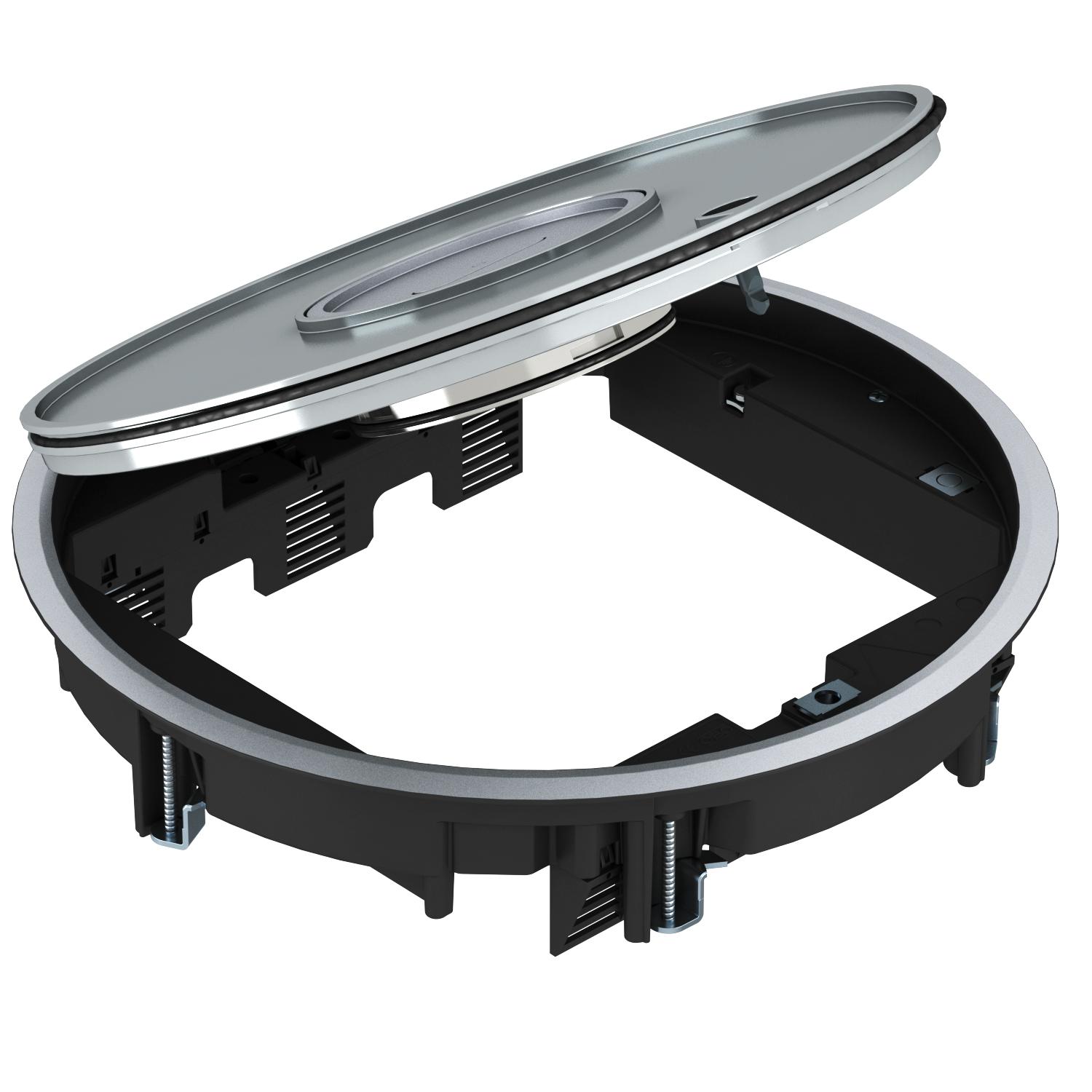

Torretta a scomparsa con uscita cavi con tubo telescopico per pavimenti trattati con lavaggio bagnato IP65.

Possibilità di installazione di dispositivi elettrici:

- 1 supporto MT45V 0, fino a 8 Modul 45

- 3 supporti universali UT4, fino 12 Modul 45

- 1 box di montaggio GT I14, fino a 14 moduli standard italiano

Installabile in scatole per massetto, pavimenti sopraelevati o canali tipo OKA.

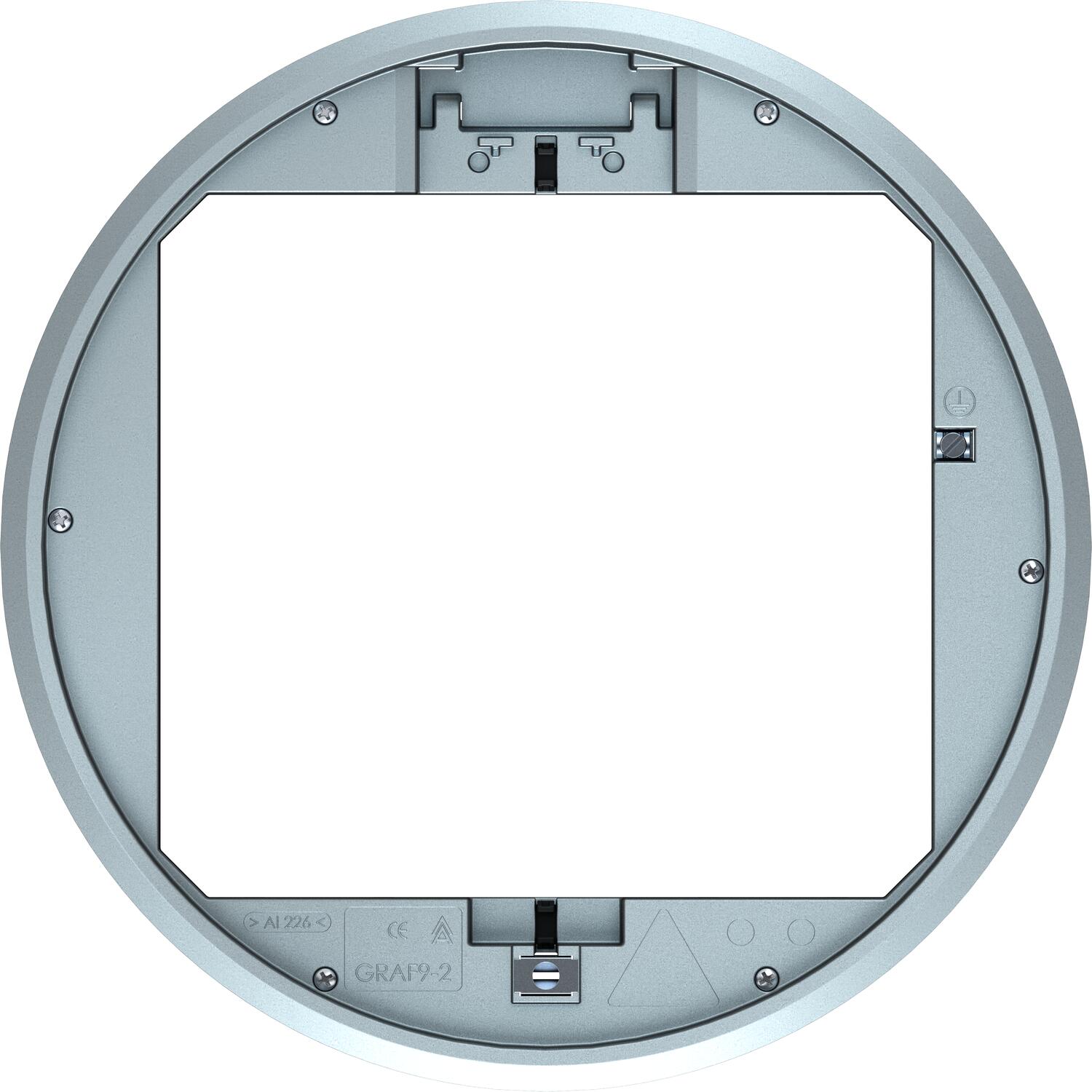

Superficie in alluminio laccato a specchio con spessore rivestimento pavimento di 3 mm.
Geräteeinsatz mit Tubus für nass gepflegte Böden 3-zügig, für den Einbau eines Montageträgers MT9. 3 Abdeckplatten vom Typ APMT5 können eingebaut werden. Einsatz in Kanalsystemen und Systemböden im Innenbereich.

Oberfläche Aluminium glanzgedreht mit einer Bodenbelagsaussparung von 3 mm. Für eine Einbautiefe von 65 mm.

Dati tecnici

Dati tecnici

Adatto per condotti sotto battuto	sì
Adatto per condotti sotto battuto coperti dal massetto	sì
Adatto per condotti sotto pavimento chiusi a filo battuto	sì
Adatto per incasso in intercapedini del pavimento	sì
Adatto per incasso nel pavimento doppio	sì
Adatto per trattamento con lavaggio bagnato	sì
Altezza pavimento min.	80 mm
Carico verticale, grande superficie	fino a 10.000 N
Carico verticale, piccola superficie	fino a 3.000 N
Con scanalatura rivestimento	sì
Diametro di montaggio	305
Diametro esterno	325 mm

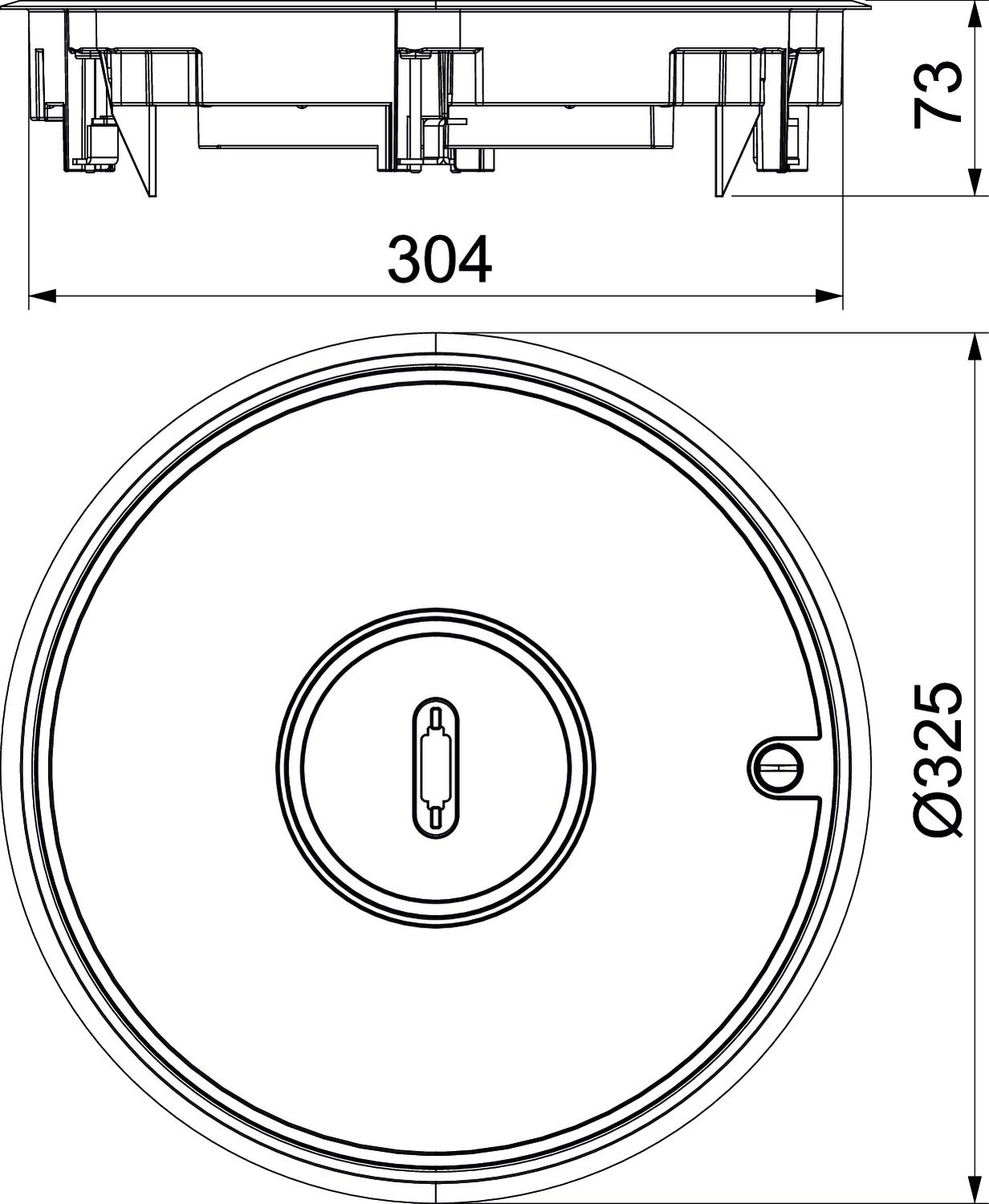

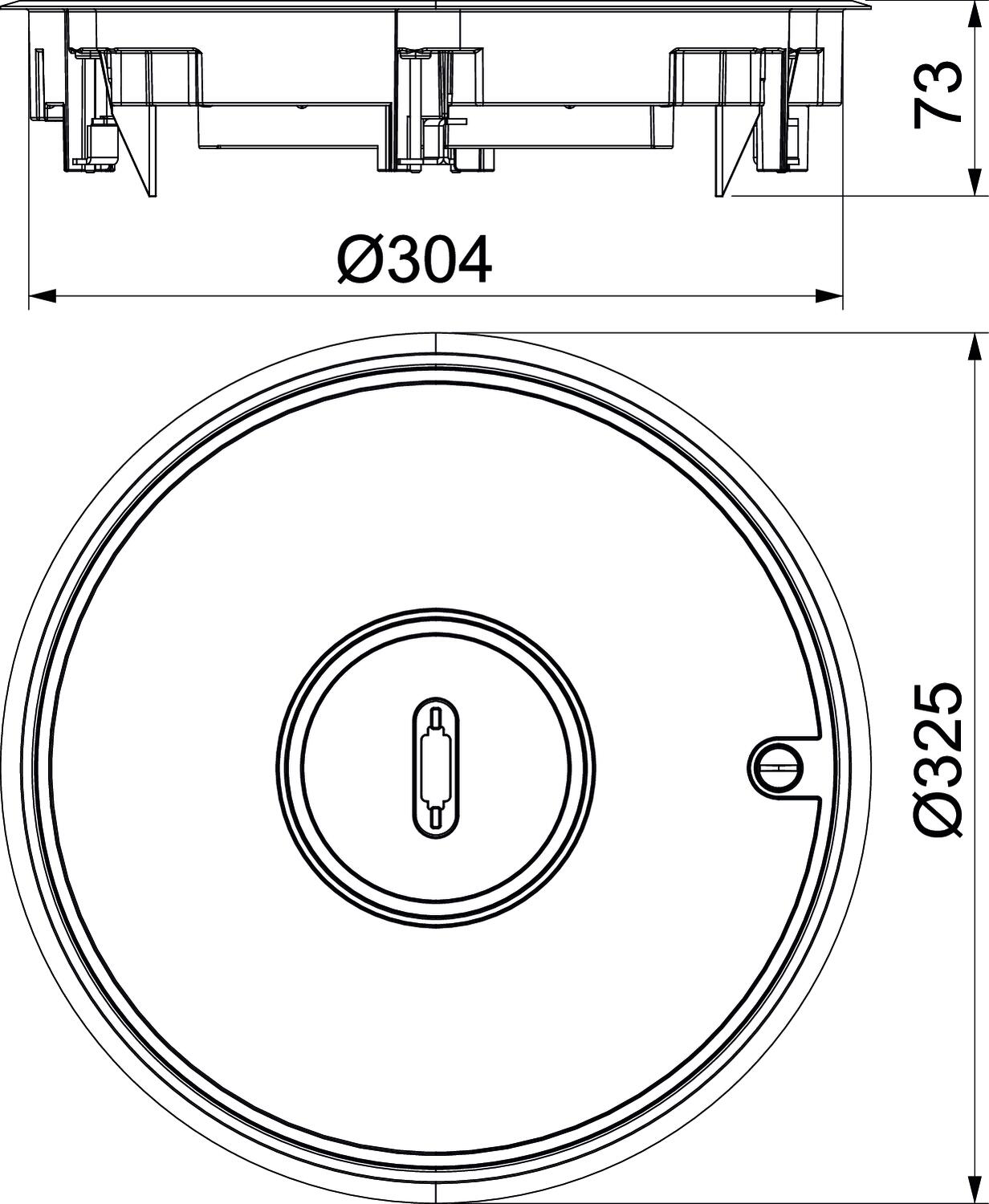

Dimensione	Ø325x73
Dimensione nominale per torretta	R9
Grado di protezione (IP) con coperchio aperto	IP20
Grado di protezione (IP) con coperchio chiuso	IP45

Grado di protezione IK-Code	IK10
Materiale	Alluminio pressofuso
Meccanismo di apertura	Bussola girevole
Numero degli apparecchi installabili	12
Numero di moduli apparecchi	3
Omologazioni	VDE
Possibilità di incasso della guarnizione	sì
Spessore rivestimento pavimento	3 mm
Telaio di protezione rivestimento	sì
Tipo di sistema di installazione	UT4
Trattamento del pavimento	bagnato
Versione	tondo
Versione per carichi pesanti	sì
Versione telaio	Telaio protezione
Versione uscita cavo	Tubo a scomparsa
