Torretta a scomparsa GESR9
N. art. 7405532 | EAN 4012195104209
- Descrizione prodotto
-
Descrizione prodottoModulo apparecchi quadrato con maniglia fino a 12 dispositivi Modul 45 in 3 supporti universali UT4, utilizzo in sistemi di canali e a pavimento in ambienti interni.
-
- Dati tecnici
-
Dati tecnici

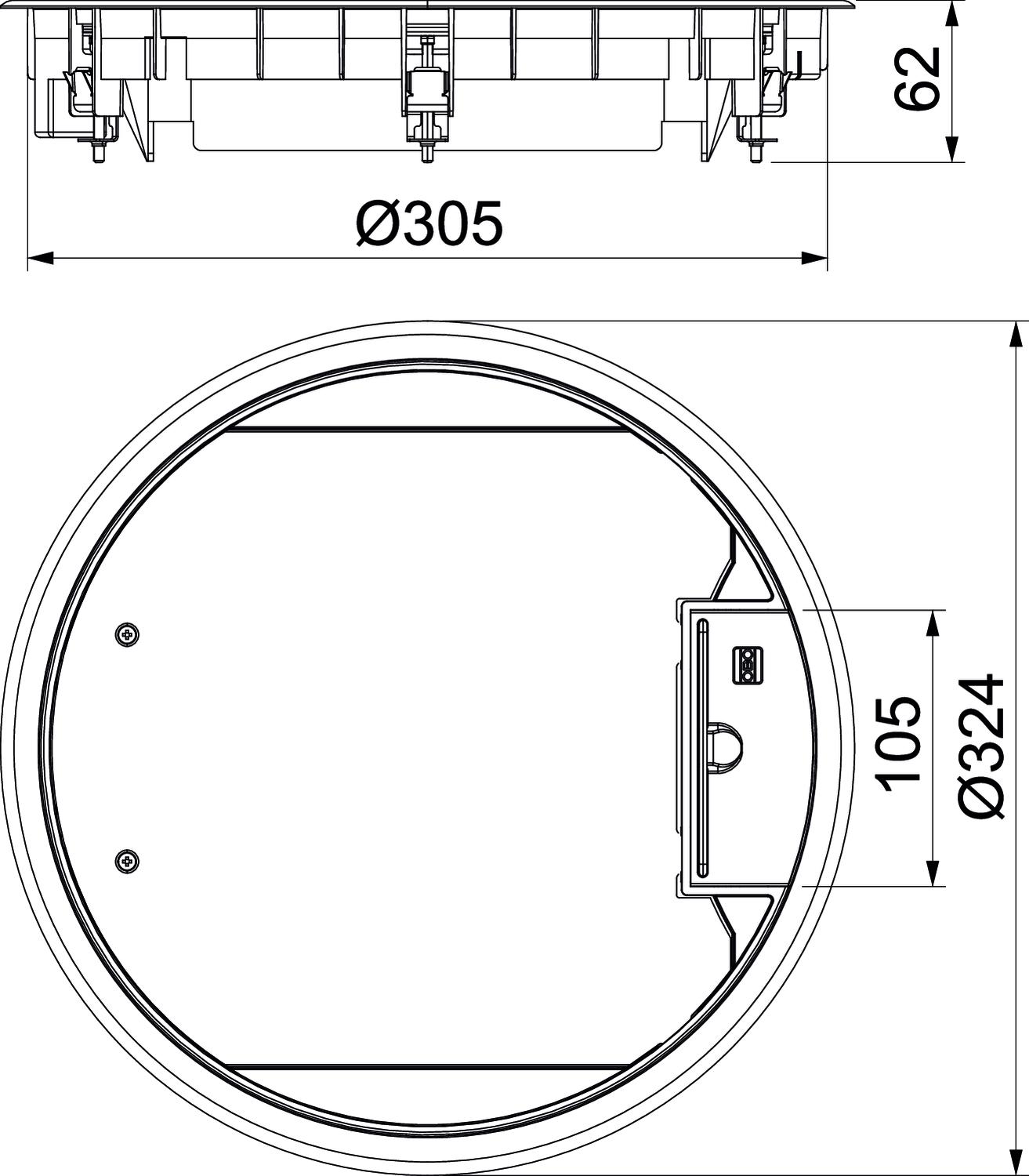

Adatto per condotti sotto battuto sì Adatto per condotti sotto battuto coperti dal massetto sì Adatto per condotti sotto pavimento chiusi a filo battuto no Adatto per incasso in intercapedini del pavimento sì Adatto per incasso nel pavimento doppio sì Adatto per trattamento con lavaggio bagnato no Altezza 62 mm Altezza pavimento min. 73 mm Carico verticale, grande superficie fino a 5.000 N Carico verticale, piccola superficie fino a 3.000 N Colore nero grafite; RAL 9011 Con scanalatura rivestimento sì Diametro di montaggio 305 Diametro esterno 324 mm Dimensione Ø324x61 Dimensione nominale per torretta R9 Grado di protezione (IP) con coperchio aperto IP20 Grado di protezione (IP) con coperchio chiuso IP40 Grado di protezione IK-Code IK08 Larghezza 324 mm Lunghezza 324 mm Materiale Poliammide Meccanismo di apertura Staffa per maniglia Numero degli apparecchi installabili 12 Numero di moduli apparecchi 3 Omologazioni VDE Porta apparecchi per l'installazione di scatola porta apparecchi sì Profondità di montaggio 73 mm Spessore rivestimento pavimento 5 mm Telaio di protezione rivestimento sì Tipo di sistema di installazione MT4 / GB3 Trattamento del pavimento asciutto Versione tondo Versione per carichi pesanti no Versione uscita cavo Uscita cavi orientabile - Tutti i tipi
-
Accessori
Prodotti Tipo N. art. Quantità Conf.
Prolunga
GES RV 7407536 2 Pezzo
Supporto universale UT4, lunghezza 208 mm
UT4 45 4 7408727 1 Pezzo - Download
-
Scheda tecnica GESR9 U 9011 / 7405532 , 0.25MB , pdfDichiarazione di conformità UE GESR9 U 9011 / 7405532 , 0.13MB , pdfREACH Dichiarazione di conformità GESR9 U 9011 / 7405532 , 0.12MB , pdfRoHS Dichiarazione di conformità GESR9 U 9011 / 7405532 , 0.13MB , pdfIstruzioni di montaggio Service outlet for universal mounting GES9-3B GES-3S , 4.68MB , pdfIstruzioni di montaggio Istruzioni di montaggio per l'uso di dispositivi in plastica GES9-3B, GES9-3S , 0.04MB , pdfPer questo prodotto non sono disponibili voci di capitolato
