Torretta a scomparsa GES9M-2 in acciaio
N. art. 7405371 | EAN 4012196028740
- Descrizione prodotto
-
Descrizione prodotto

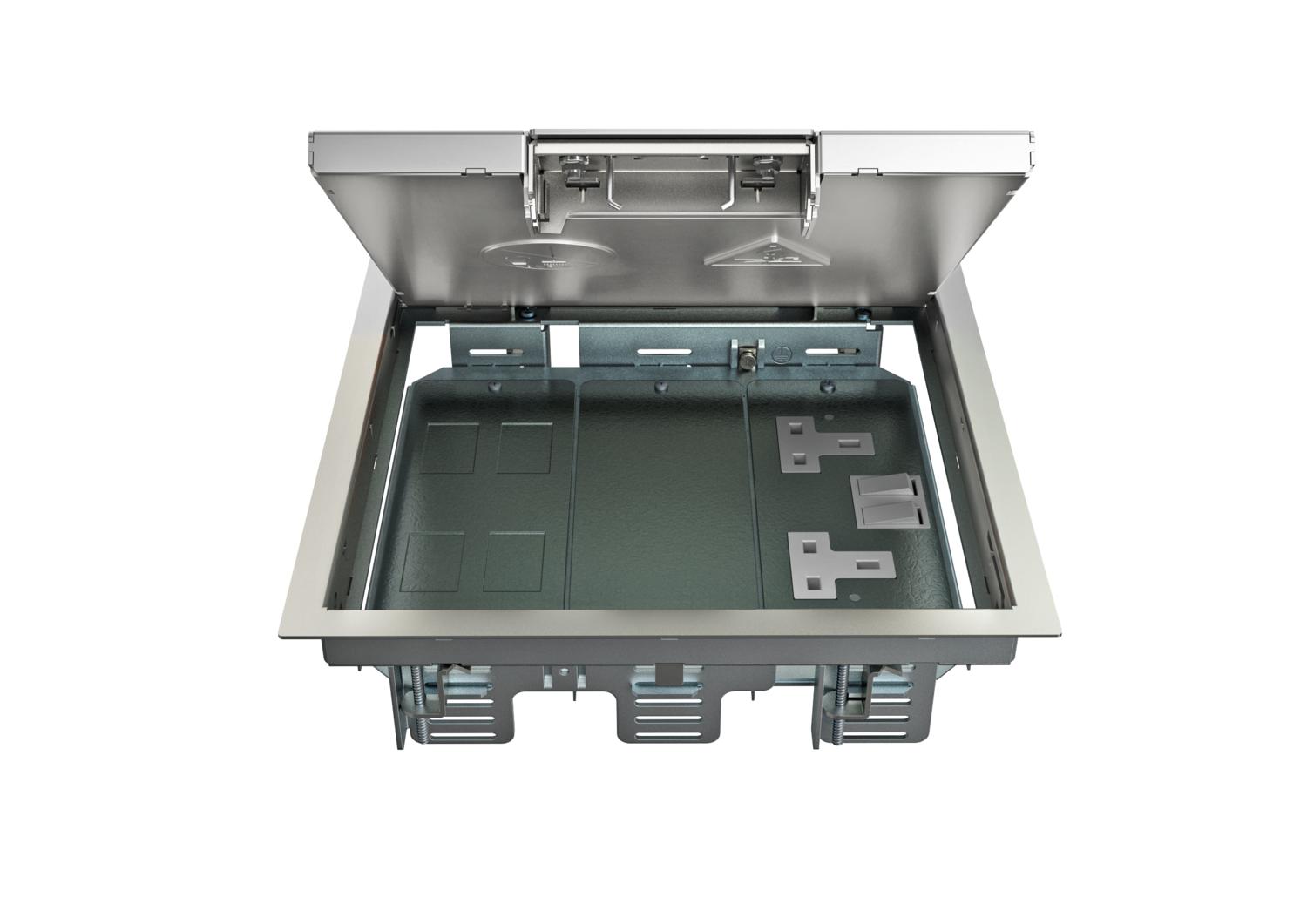

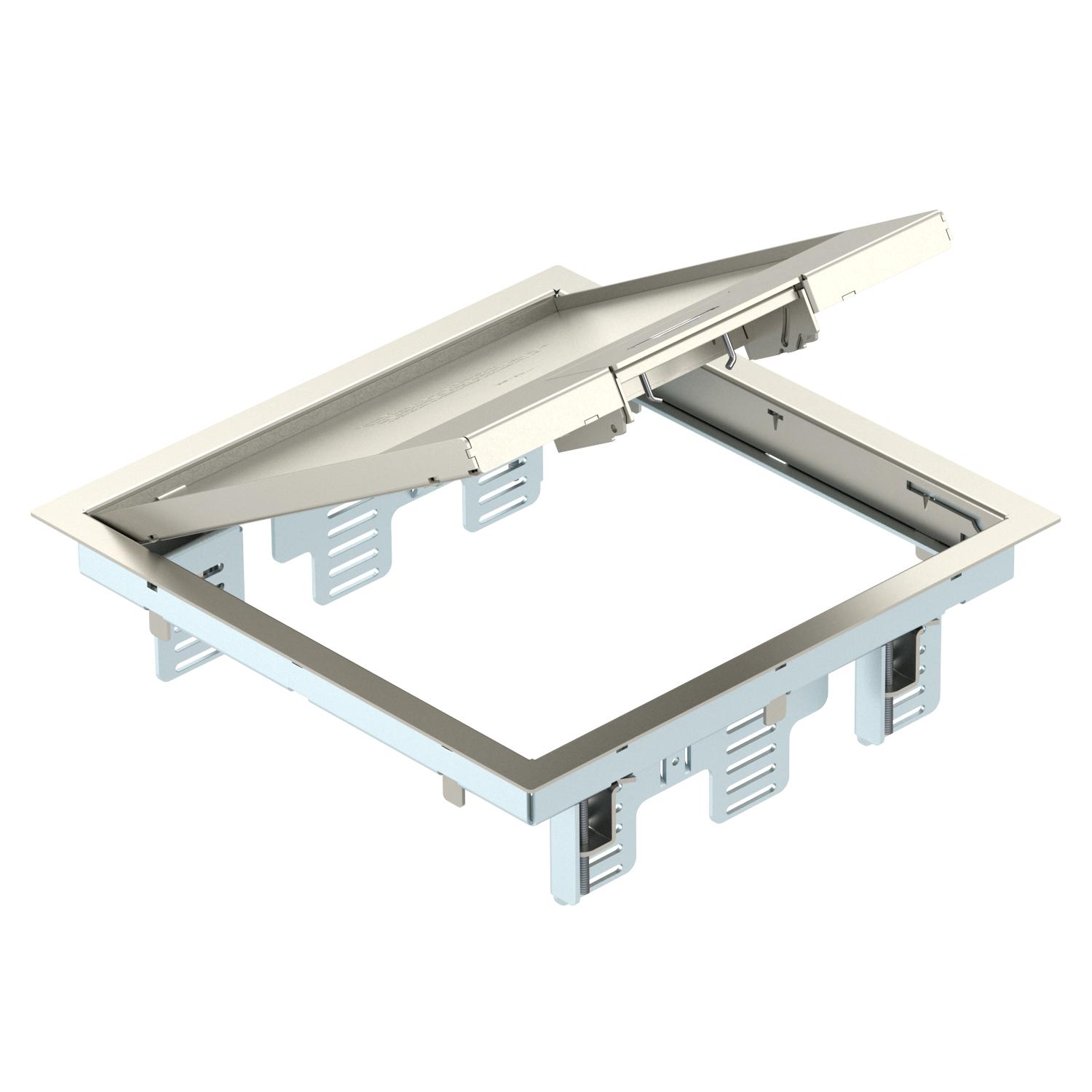

Torretta a scomparsa in acciaio inox con maniglia ed uscita cavi orientabile con guarnizione in materiale espanso.

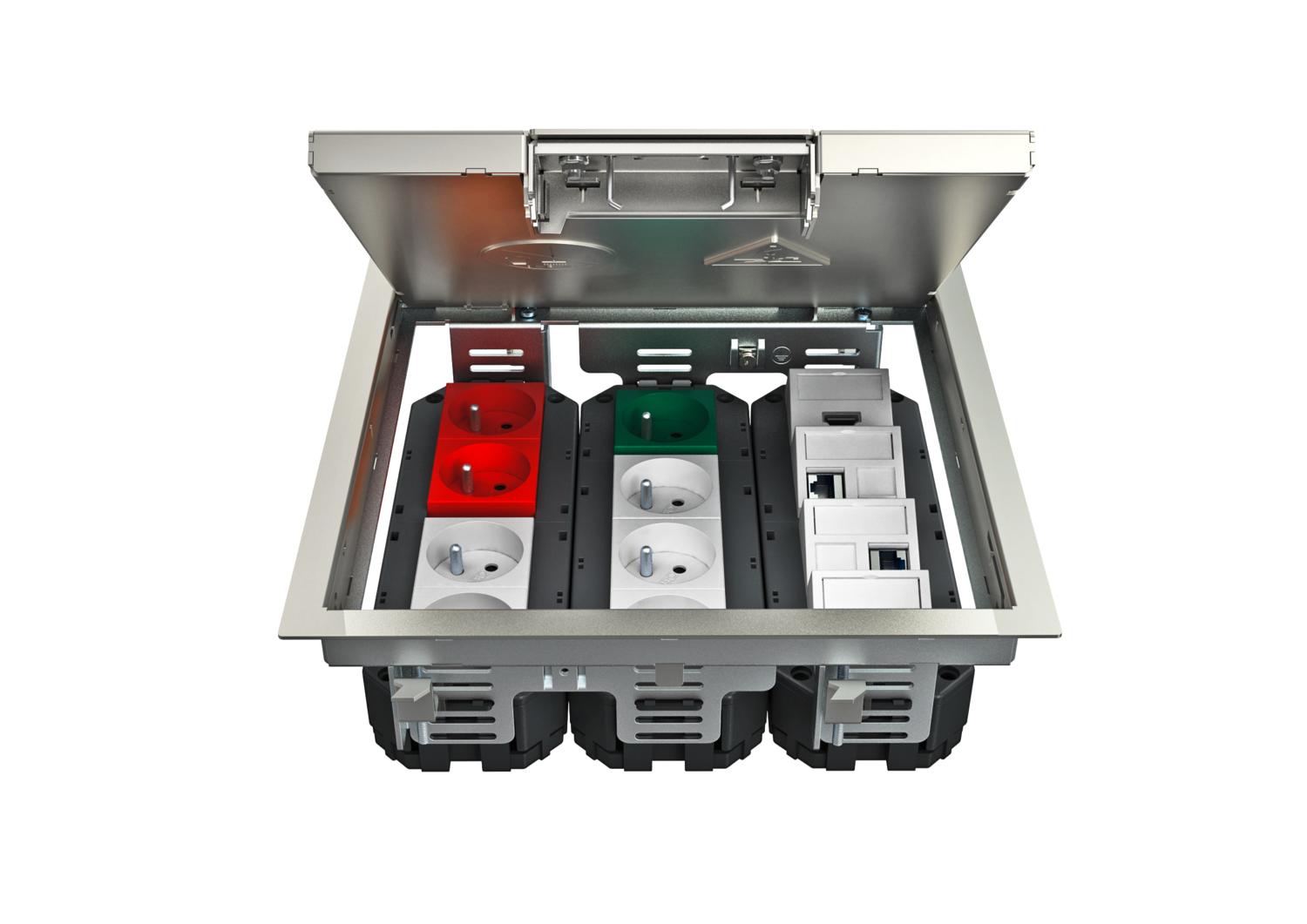

Possibilità di installazione di dispositivi elettrici:
◘ 1 supporto MT45V 0, fino a 8 Modul 45
◘ 3 supporti universali UT4, fino 12 Modul 45
◘ 1 box di montaggio GT I14, fino a 14 moduli standard italiano
Installabile in scatole per massetto, pavimenti sopraelevati o canali tipo OKA.
-
- Dati tecnici
-
Dati tecnici

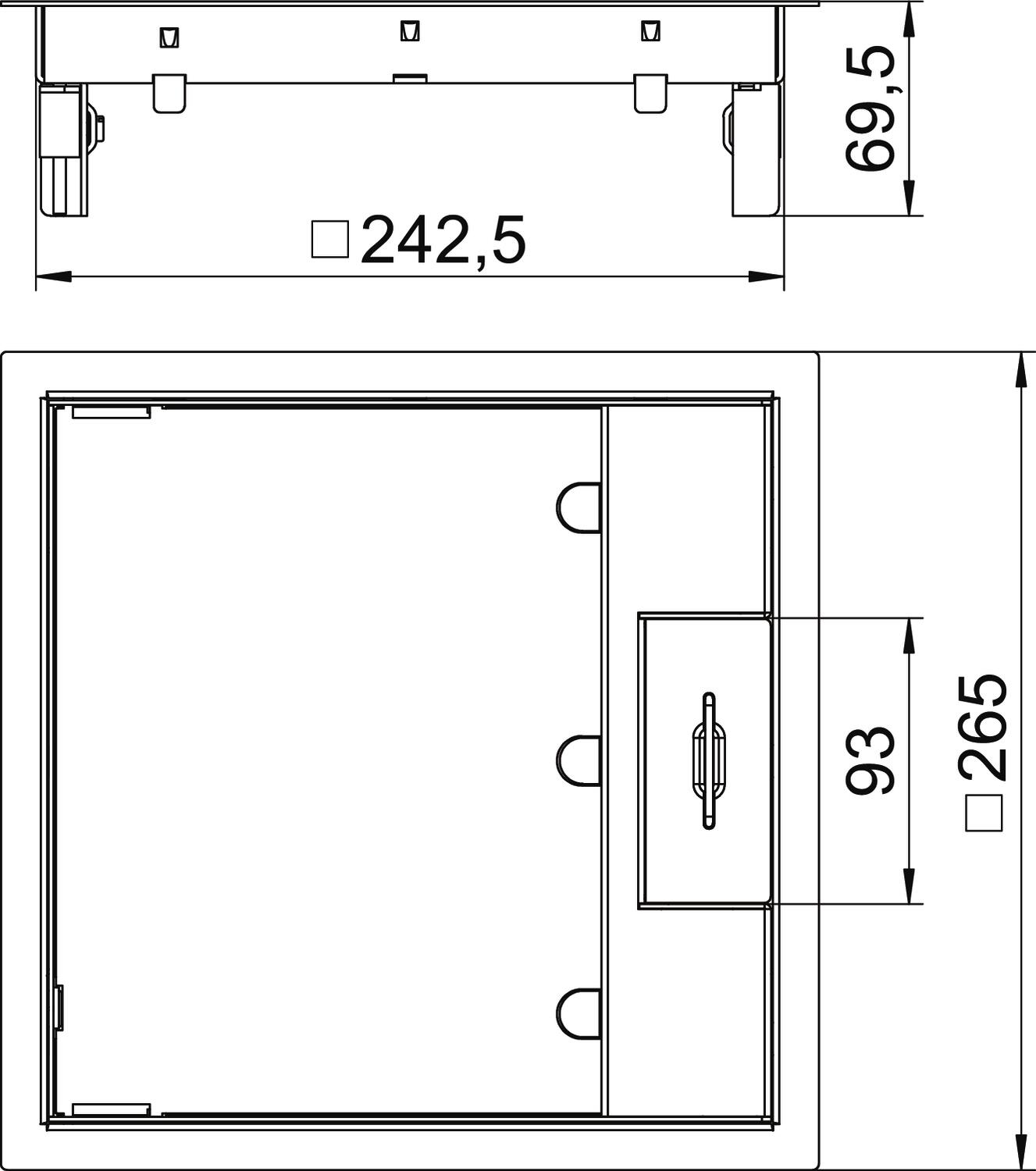

Adatto per condotti sotto battuto sì Adatto per condotti sotto battuto coperti dal massetto sì Adatto per condotti sotto pavimento chiusi a filo battuto no Adatto per incasso in intercapedini del pavimento sì Adatto per incasso nel pavimento doppio sì Adatto per trattamento con lavaggio bagnato no Altezza 67 mm Altezza pavimento min. 78 mm Carico verticale, grande superficie fino a 5.000 N Carico verticale, piccola superficie fino a 3.000 N Con scanalatura rivestimento sì demesioni per l'installazione 244 mm Dimensione 266x266x69 Dimensione nominale per torretta 9 Grado di protezione (IP) con coperchio aperto IP20 Grado di protezione (IP) con coperchio chiuso IP40 Grado di protezione IK-Code IK10 Larghezza 265 mm Larghezza esterna 265 mm Lunghezza 265 mm Lunghezza di montaggio 244 mm Lunghezza esterna 265 mm Materiale Acciaio, INOX 1.4301 Meccanismo di apertura Staffa per maniglia Numero degli apparecchi installabili 12 Numero di moduli apparecchi 3 Porta apparecchi per l'installazione di scatola porta apparecchi sì Possibilità di incasso della guarnizione no Profondità di montaggio 78 mm Spessore rivestimento pavimento 5 mm Telaio di protezione rivestimento sì Tipo di sistema di installazione MT4 / GB3 Trattamento del pavimento asciutto Versione quadrato Versione per carichi pesanti no Versione telaio Telaio protezione Versione uscita cavo Uscita cavi orientabile - Tutti i tipi
-
Accessori
Prodotti Tipo N. art. Quantità Conf.
Prolunga
GES RV 7407536 2 Pezzo
Supporto universale UT4, lunghezza 208 mm
UT4 45 4 7408727 1 Pezzo - Download
-
