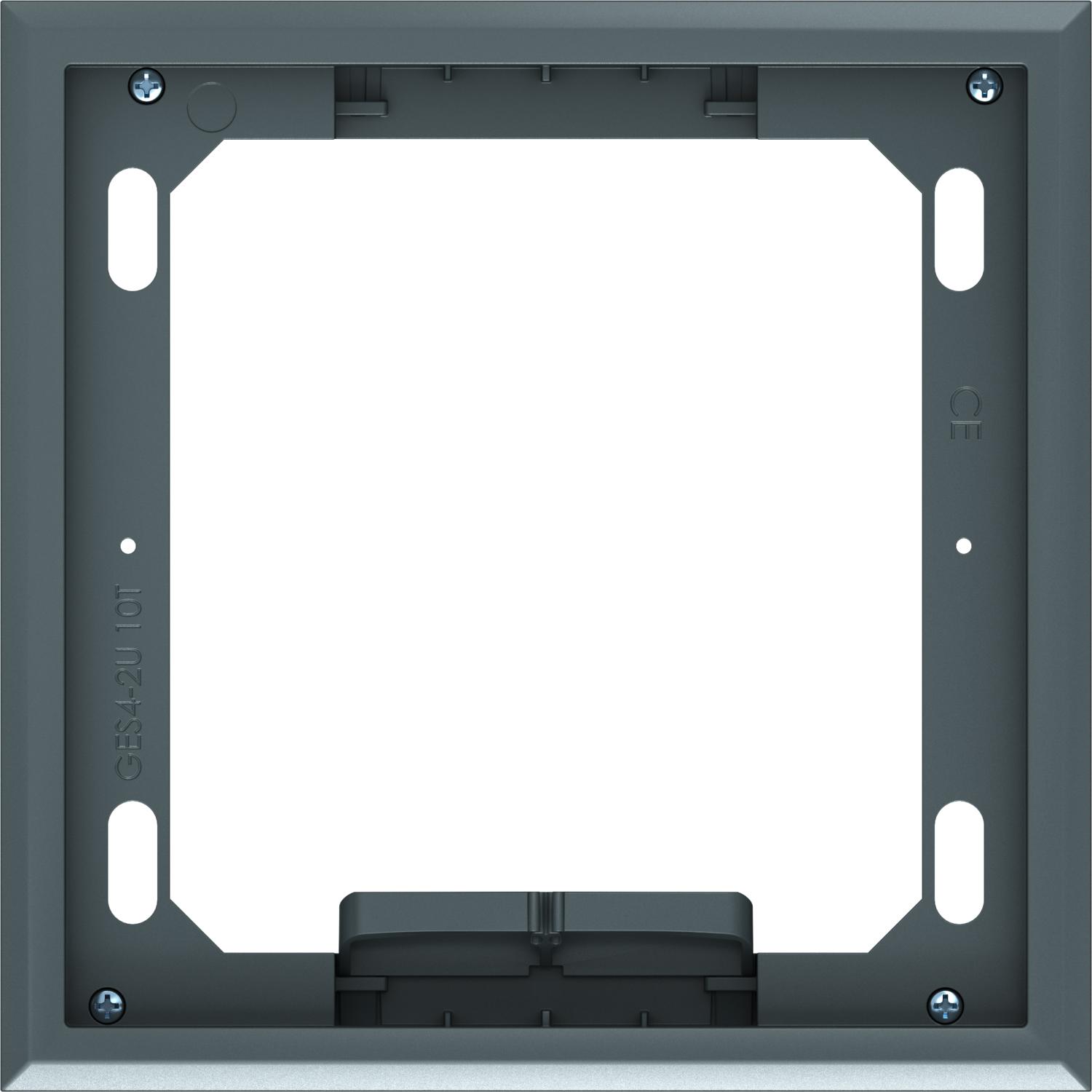

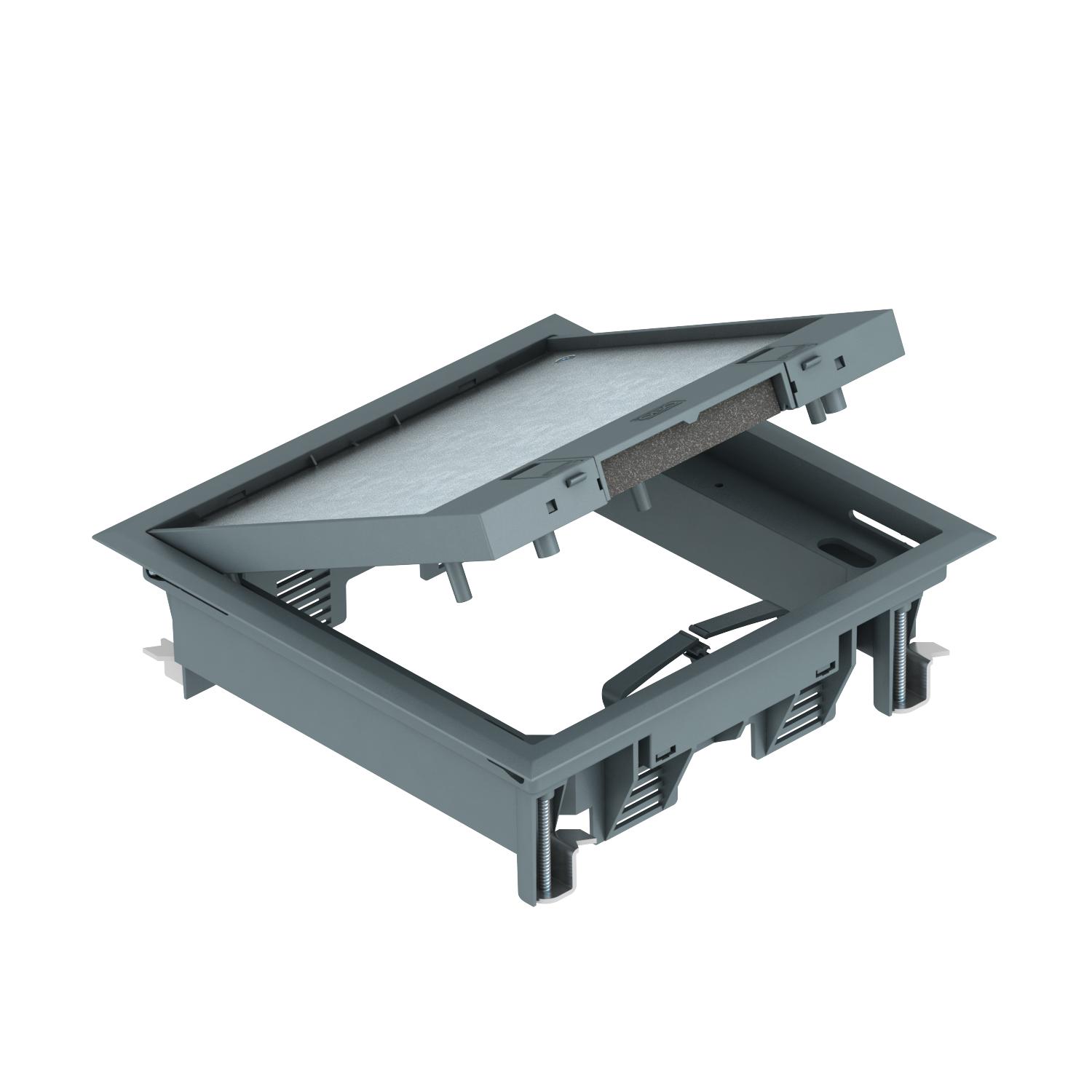

Torretta a scomparsa GES4
N. art. 7405145 | EAN 4012195890645
- Descrizione prodotto
-
Descrizione prodottoModulo apparecchi con cursore di arresto fino a 6 dispositivi Modul 45 in 2 supporti universali UT3, inserto nel sistema di canali e nel sistema a pavimento in ambienti interni.
Apertura per rivestimento pavimento nel coperchio ribaltabile preimpostato su 5 mm, in caso di necessità regolabile anche su 3, 8 o 10 mm.
Torretta a scomparsa con cursore di arresto, 8 moduli per l'installazione del supporto di montaggio MT4. È possibile installare 2 piastre di copertura APMT2.
Spessore rivestimento pavimento 5 mm, in caso di necessità regolabile anche su 3, 8 o 10 mm.
-
- Dati tecnici
-
Dati tecnici
Adatto per condotti sotto battuto sì Adatto per condotti sotto battuto coperti dal massetto sì Adatto per condotti sotto pavimento chiusi a filo battuto no Adatto per incasso in intercapedini del pavimento sì Adatto per incasso nel pavimento doppio sì Adatto per trattamento con lavaggio bagnato no Altezza 65 mm Altezza massetto min. 73 mm Altezza pavimento min. 73 mm Carico verticale, grande superficie fino a 3.000 N Carico verticale, piccola superficie fino a 2.000 N Colore Grigio ferro; RAL 7011 Con scanalatura rivestimento sì demesioni per l'installazione 201 mm Dimensione h 73 mm Dimensione 222x222x65 Dimensione nominale per torretta 4 Grado di protezione (IP) con coperchio aperto IP20 Grado di protezione (IP) con coperchio chiuso IP40 Grado di protezione IK-Code IK08 Larghezza 222 mm Larghezza esterna 222 mm Lunghezza 222 mm Lunghezza di montaggio 201 mm Lunghezza esterna 222 mm Materiale Poliammide Meccanismo di apertura Blocco a scorrimento Numero degli apparecchi installabili 6 Numero di moduli apparecchi 2 Omologazioni VDE Porta apparecchi per l'installazione di scatola porta apparecchi sì Possibilità di incasso della guarnizione no Profondità di montaggio 73 mm Spessore rivestimento pavimento 5 mm Telaio di protezione rivestimento sì Tipo di sistema di installazione UT3 Trattamento del pavimento asciutto Versione quadrato Versione per carichi pesanti no Versione telaio Telaio protezione Versione uscita cavo Uscita cavi orientabile - Tutti i tipi
-
Accessori
Prodotti Tipo N. art. Quantità Conf.
Prolunga
GES RV 7407536 2 Pezzo
Supporto universale UT3, lunghezza 165 mm
UT3 45 3 7408723 1 Pezzo
Box di montaggio GT I4, 4 moduli Italia dimensione nominale 4
GT I4 7429194 1 Pezzo
Scatola di montaggio GT I14, 14 moduli Italia
GT I14 7429196 1 Pezzo - Download
-
Scheda tecnica GES4-2U10T 7011 / 7405145 , 0.29MB , pdfDichiarazione di conformità UE GES4-2U10T 7011 / 7405145 , 0.16MB , pdfIstruzioni di montaggio Istruzioni di montaggio GES 2U , 0.19MB , pdfPer questo prodotto non sono disponibili voci di capitolato
