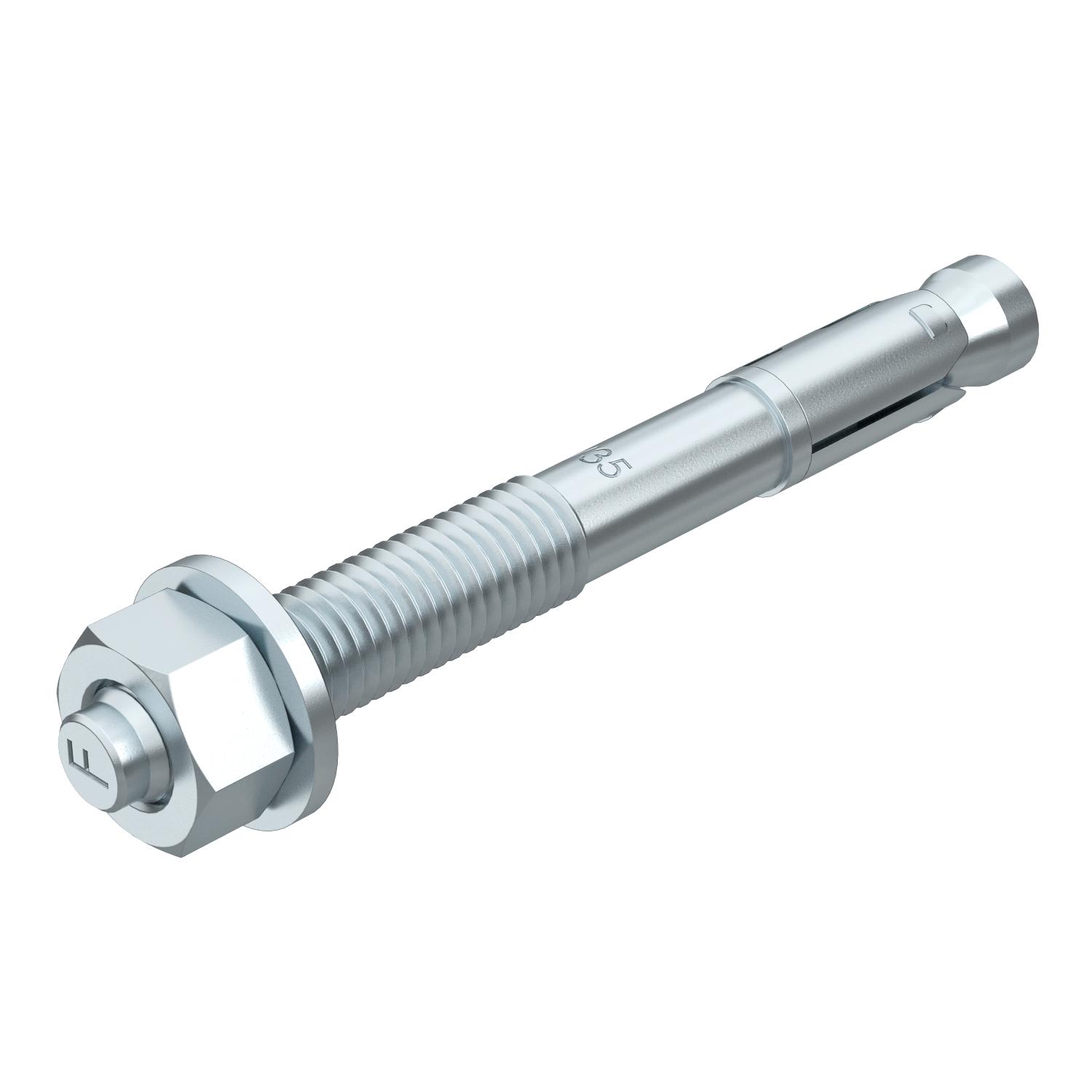

Tassello BZ G
N. art. 3498344 | EAN 4012196592678
- Descrizione prodotto
-
Descrizione prodottoTassello BZ per il fissaggio di carichi da medi a pesanti e in calcestruzzo fessurato e non fessurato. Riunisce carichi molto sicuri e distanza dei bordi e assiali molto ridotta.
-
- Dati tecnici
-
Dati tecnici

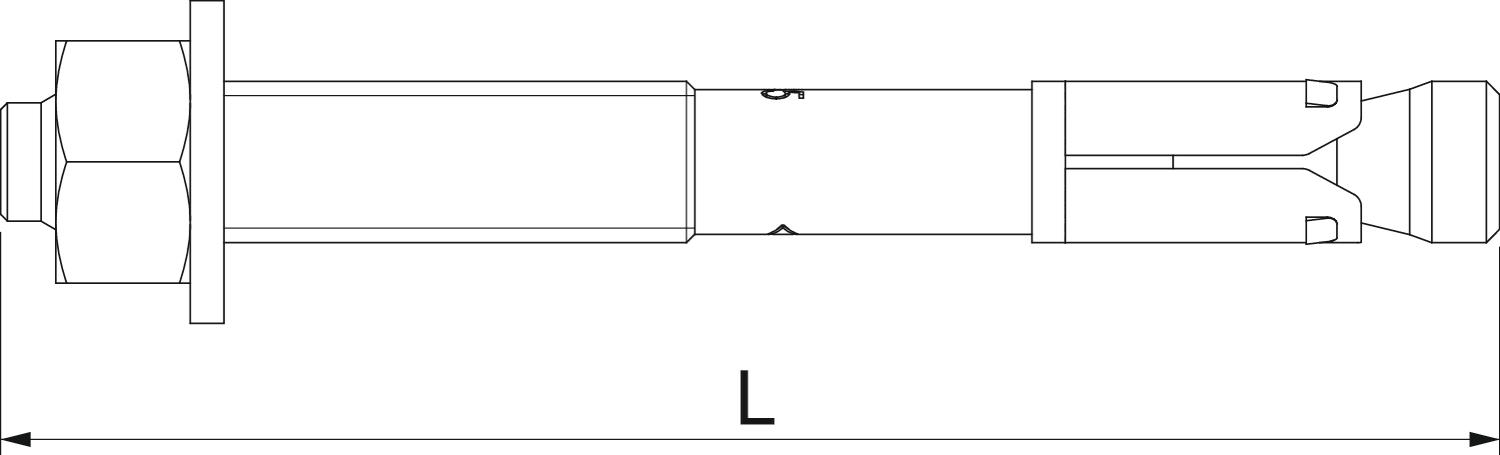

Carico ammesso in zona tesa 4,3 Colore zinco Diametro della foratura min. 10 mm Dimensione M10x230mm Dimensione L 230 mm Filettatura M10 Filettatura metrica 10 Lunghezza 230 mm Materiale Acciaio Omologazioni presenti sì Profondità dei fori 75 mm Range di serraggio min. 150 mm Spessore morsetto 150 mm Super- ficie zincato galvanicamente Tipo filettatura metrica Versione per impatto Versione tasselli/chiodi/viti Tasselli ad espansione - Tutti i tipi
- Download
-
Scheda tecnica BZ 10-150/230 / 3498344 , 0.17MB , pdfCatalogo Kabeltragsysteme , 45.23MB , pdfDichiarazione di conformità UE BZ 10-150/230 / 3498344 , 0.29MB , pdfREACH Dichiarazione di conformità BZ 10-150/230 / 3498344 , 0.12MB , pdfRoHS Dichiarazione di conformità BZ 10-150/230 / 3498344 , 0.12MB , pdfCertificato di omologazione Certificazione tecnica europea MKT fissaggio con bulloni BZ, BZ-IG , 0.13MB , pdfIstruzioni di montaggio General information on the mounting , 2.61MB , pdfIstruzioni di montaggio Istruzioni di montaggio fissaggio con bulloni BZ; BZ-U , 0.98MB , pdf
