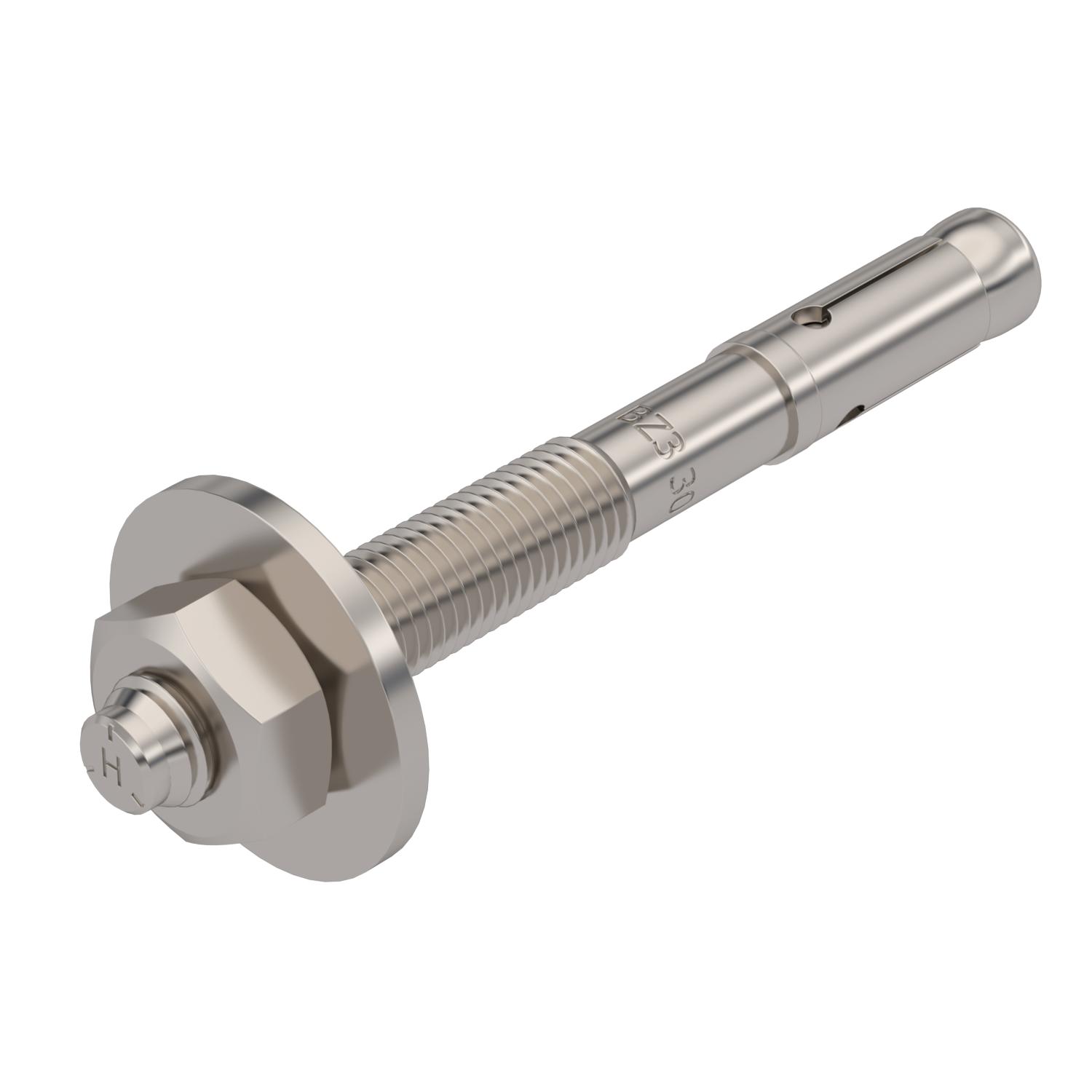

Tassello a cuneo BZ3 A4
N. art. 3498720 | EAN 4012197357115
- Descrizione prodotto
-
Descrizione prodottoTassello a cuneo BZ3 per l'ancoraggio di carichi medio-pesanti, in calcestruzzo fessurato e non. Adatto per carichi pesanti con bordi piccoli e distanze assiali. Martellabile.
Omologazione tecnica europea ETA-19/0619, compresi i valori caratteristici in caso di incendio fino alla resistenza al fuoco R 120.
Certificazione di idoneità antisismica, categorie C1 e C2.
Approvazione dell'Ufficio federale della protezione civile a Berna, Svizzera.
* Con rondella di grandi dimensioni secondo DIN EN ISO 7093-1 (DIN 9021)
-
- Dati tecnici
-
Dati tecnici

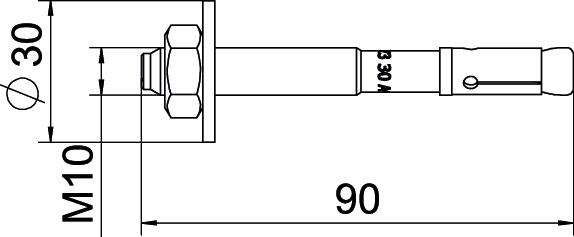

Apertura chiave 17 Classe di protezione antincendio secondo EN 13501-2 altro Colore acciaio legato Diametro della foratura min. 10 mm Dimensione M10x90 Dimensione L 90 mm Dispositivo di fissaggio ancoraggio Dado Filettatura M10 Filettatura metrica 10 Lunghezza 90 mm Lunghezza filettatura 45 mm Materiale Acciaio, inox Profondità dei fori 71 mm Range di serraggio max 30 mm Sistema a vite Ancoraggio Esagonale esterno Super- ficie non trattato, ulteriore trattamento Tipo di montaggio tassello, ancoraggio Montaggio non passante Tipo filettatura metrica Valutazione del sisma ETA C1 e C2 Versione per impatto Versione ancoraggio Filettatura esterna Versione tasselli/chiodi/viti Tasselli ad espansione - Tutti i tipi
- Download
-
Scheda tecnica BZ3 10x90/0-30A4 / 3498720 , 0.17MB , pdfDichiarazione di conformità UE BZ3 10x90/0-30A4 / 3498720 , 0.20MB , pdfREACH Dichiarazione di conformità BZ3 10x90/0-30A4 / 3498720 , 0.12MB , pdfRoHS Dichiarazione di conformità BZ3 10x90/0-30A4 / 3498720 , 0.12MB , pdfIstruzioni di montaggio General information on the mounting , 2.65MB , pdf
