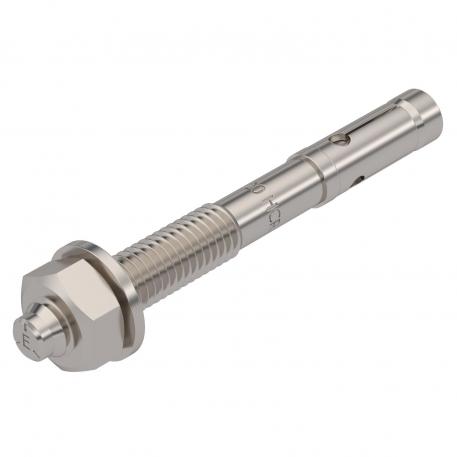

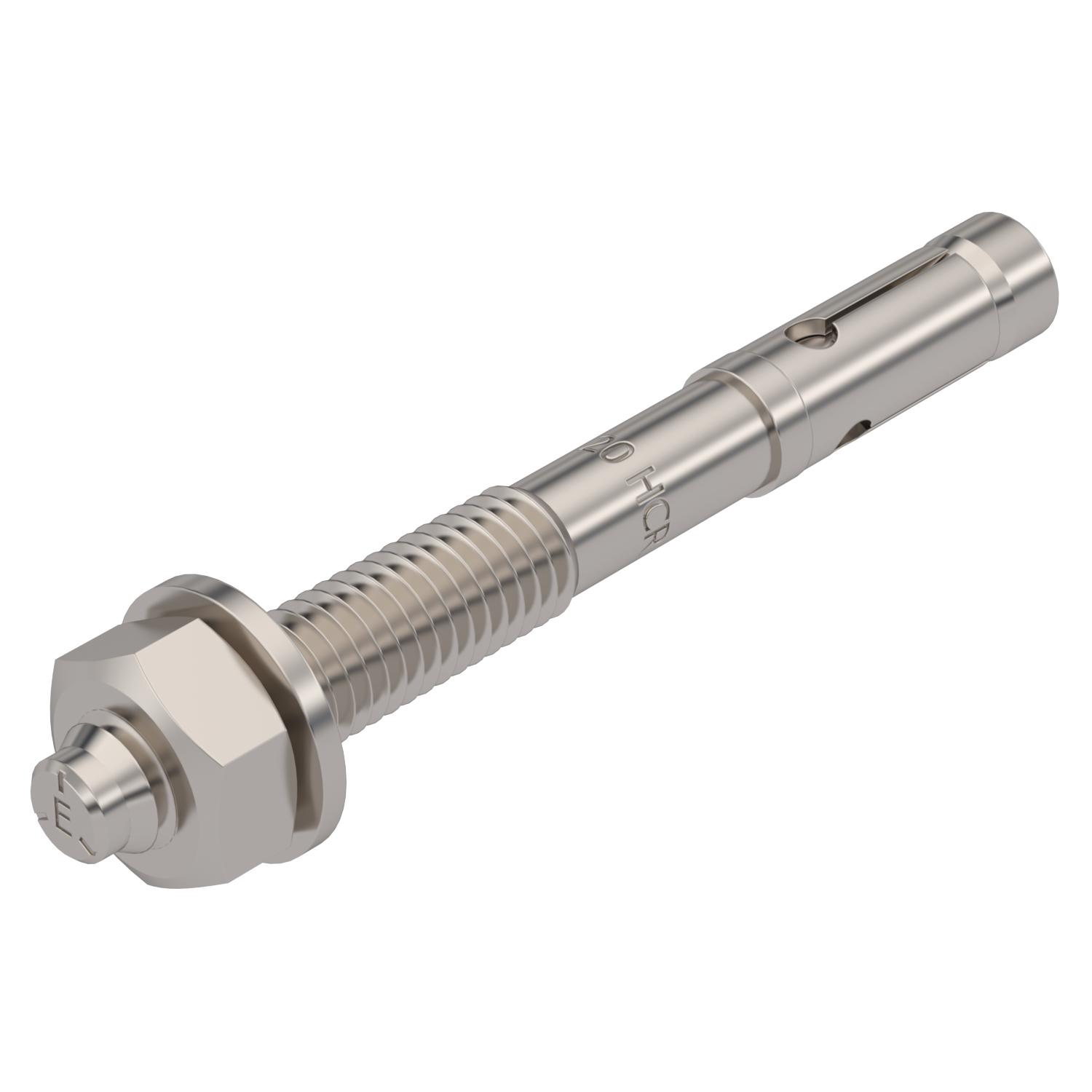

Tassello a cuneo BZ3 A4
N. art. 3498716 | EAN 4012197357030
- Descrizione prodotto
-
Descrizione prodottoTassello a cuneo BZ3 per l'ancoraggio di carichi medio-pesanti, in calcestruzzo fessurato e non. Adatto per carichi pesanti con bordi piccoli e distanze assiali. Martellabile.
Omologazione tecnica europea ETA-19/0619, compresi i valori caratteristici in caso di incendio fino alla resistenza al fuoco R 120.
Certificazione di idoneità antisismica, categorie C1 e C2.
Approvazione dell'Ufficio federale della protezione civile a Berna, Svizzera.
* Con rondella di grandi dimensioni secondo DIN EN ISO 7093-1 (DIN 9021)
-
- Dati tecnici
-
Dati tecnici

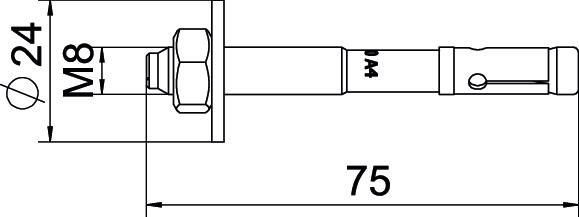

Apertura chiave 13 Classe di protezione antincendio secondo EN 13501-2 altro Colore acciaio legato Diametro della foratura min. 8 mm Dimensione M8x75 Dimensione L 75 mm Dispositivo di fissaggio ancoraggio Dado Filettatura M8 Filettatura metrica 8 Lunghezza 75 mm Lunghezza filettatura 33 mm Materiale Acciaio, inox Range di serraggio max 20 mm Sistema a vite Ancoraggio Esagonale esterno Super- ficie non trattato, ulteriore trattamento Tipo di montaggio tassello, ancoraggio Montaggio non passante Tipo filettatura metrica Valutazione del sisma ETA C1 e C2 Versione per impatto Versione ancoraggio Filettatura esterna Versione tasselli/chiodi/viti Tasselli ad espansione - Tutti i tipi
- Download
-
Scheda tecnica BZ3 8x75/0-20A4 / 3498716 , 0.17MB , pdfDichiarazione di conformità UE BZ3 8x75/0-20A4 / 3498716 , 0.20MB , pdfREACH Dichiarazione di conformità BZ3 8x75/0-20A4 / 3498716 , 0.12MB , pdfRoHS Dichiarazione di conformità BZ3 8x75/0-20A4 / 3498716 , 0.12MB , pdfIstruzioni di montaggio General information on the mounting , 2.65MB , pdf
