Supporto a parete e profilato TPSAG, per GRM, FT
N. art. 6366143 | EAN 4012195076988
- Descrizione prodotto
-

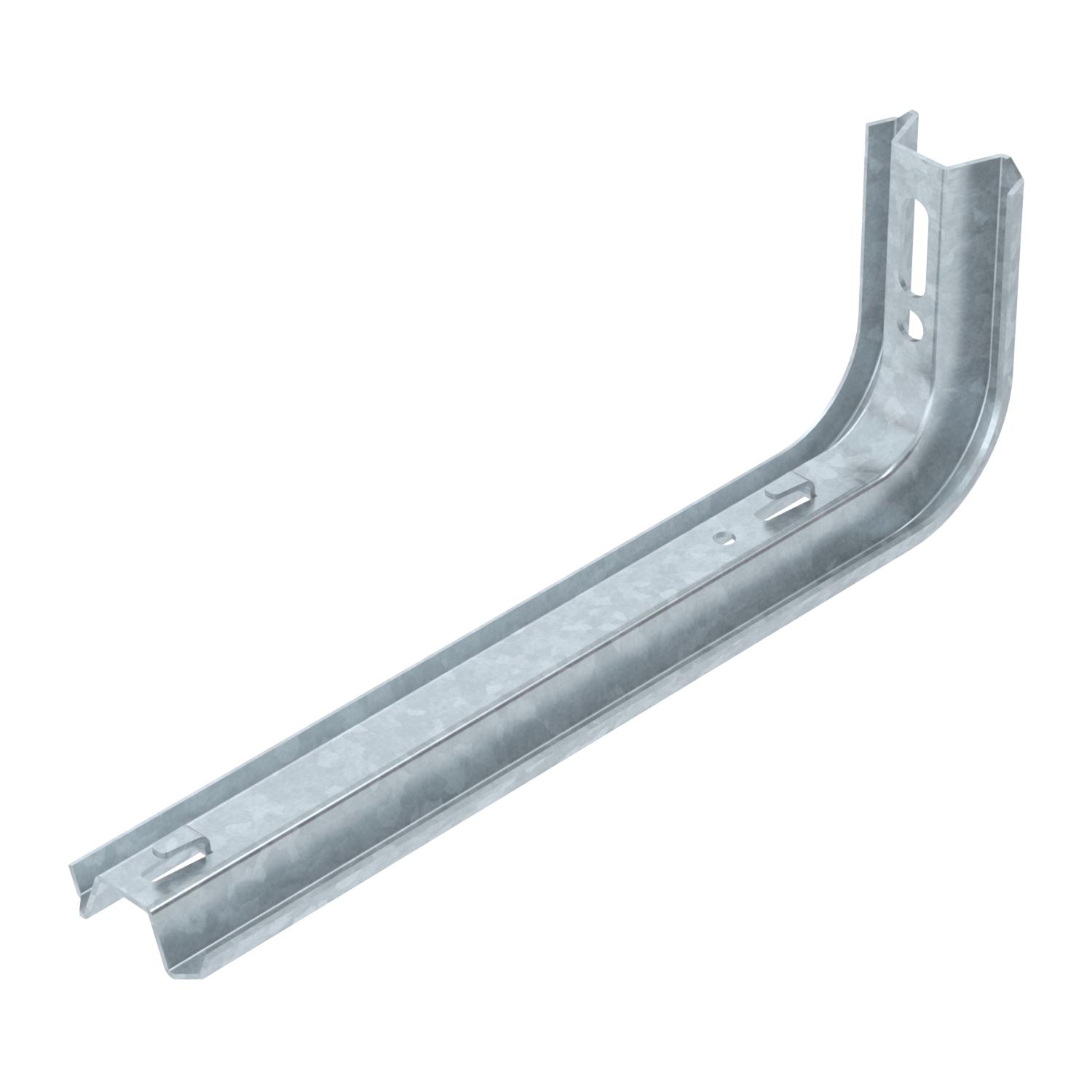

Descrizione prodottoMensola a parete TP per il fissaggio rapido senza viti della passerella grigliata.
-
- Dati tecnici
-
Dati tecnici

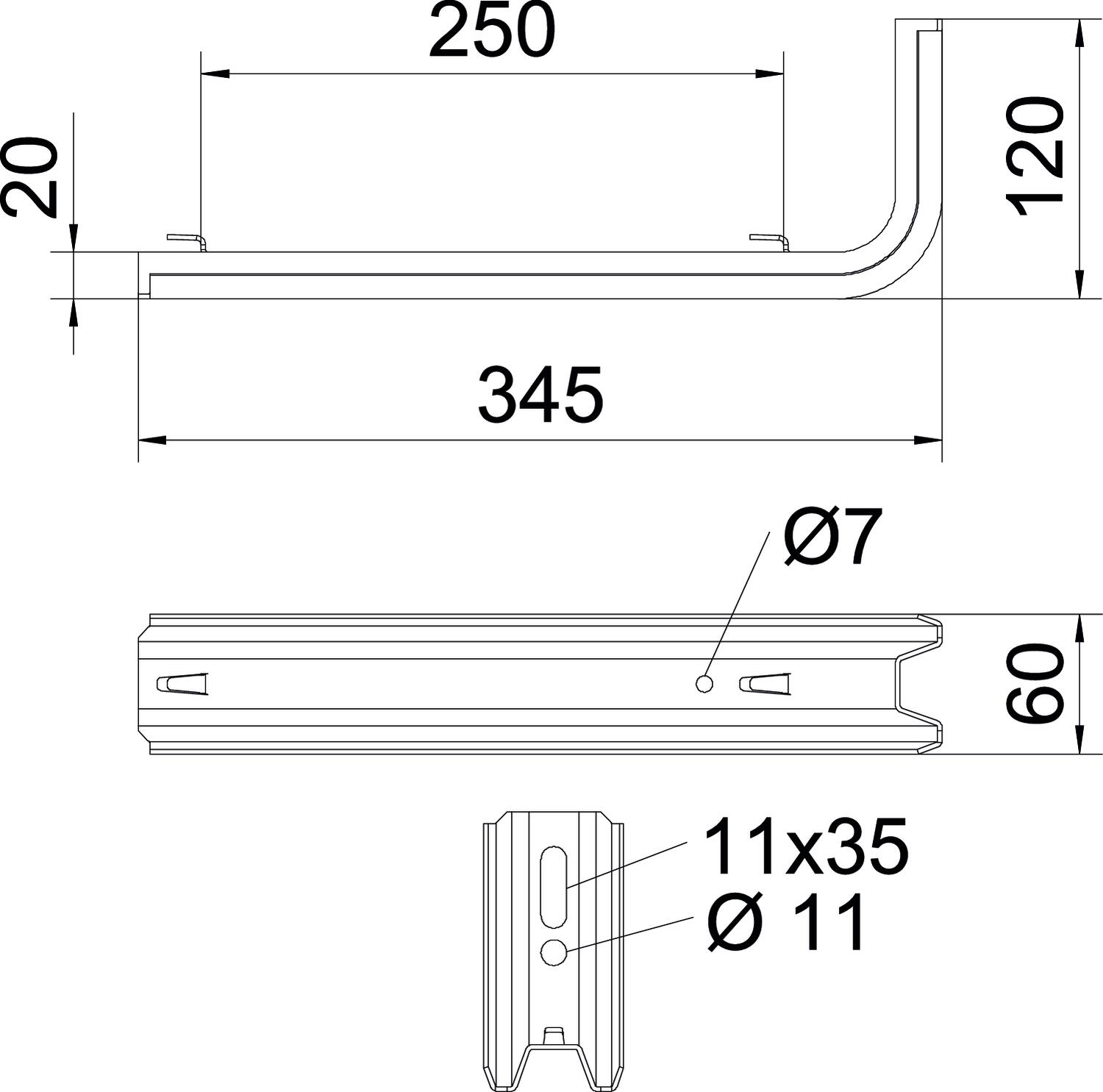

Acciaio inossidabile, decapato no Altezza 120 mm Colore zinco Dimensione H 120 mm Dimensione B345mm Dimensione B 60 mm Dimensione L 345 mm F in kN 0,55 kN Larghezza 60 mm Lunghezza 345 mm Mantenimento funzionale no Maß W 250 mm Materiale Acciaio per larghezza max 300 mm per larghezza min. 300 Super- ficie zincato a caldo per immersione Versione Mensola parete e profilato Dati tecnici
Schema di sollecitazione mensola TPSAG
-
Flessione dell'estremità della mensola con carico mensola ammissibile.
-
Carico mensola ammissibile in kN senza peso operatore
-
Distanza tra gli appoggi in m
-
- Tutti i tipi
-
Accessori di montaggio
Prodotti Tipo N. art. Quantità Conf.
Cappuccio protettivo
TPS KS OR 6364625 10 Pezzo
Distanziatore FT
DS 4 FT 6416586 20 Pezzo - Download
-
