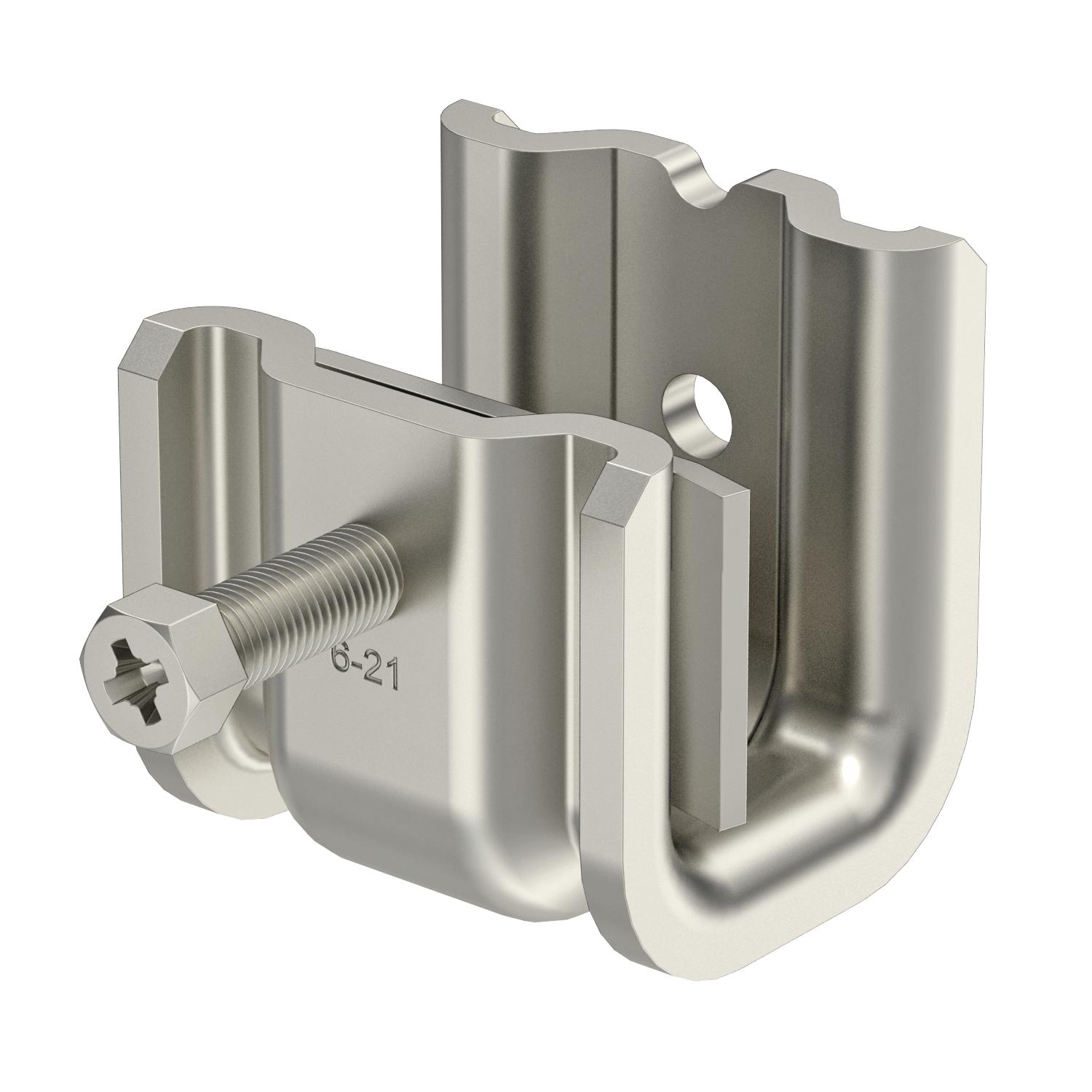

Supporto a morsetto SSP 6-21, VA M6
N. art. 1486236 | EAN 4012196342150
- Descrizione prodotto
-
Descrizione prodottoQuesto tipo di graffe di supporto viene spinto sulle travi e fissato con coppa e vite (M8) alla trave o ai profilati piatti. La vite a testa esagonale ha un'apertura di chiave di 10 mm. Nella fascetta sono inoltre presenti due altre filettature M6, per fissare per esempio delle aste filettate.
-
- Dati tecnici
-
Dati tecnici

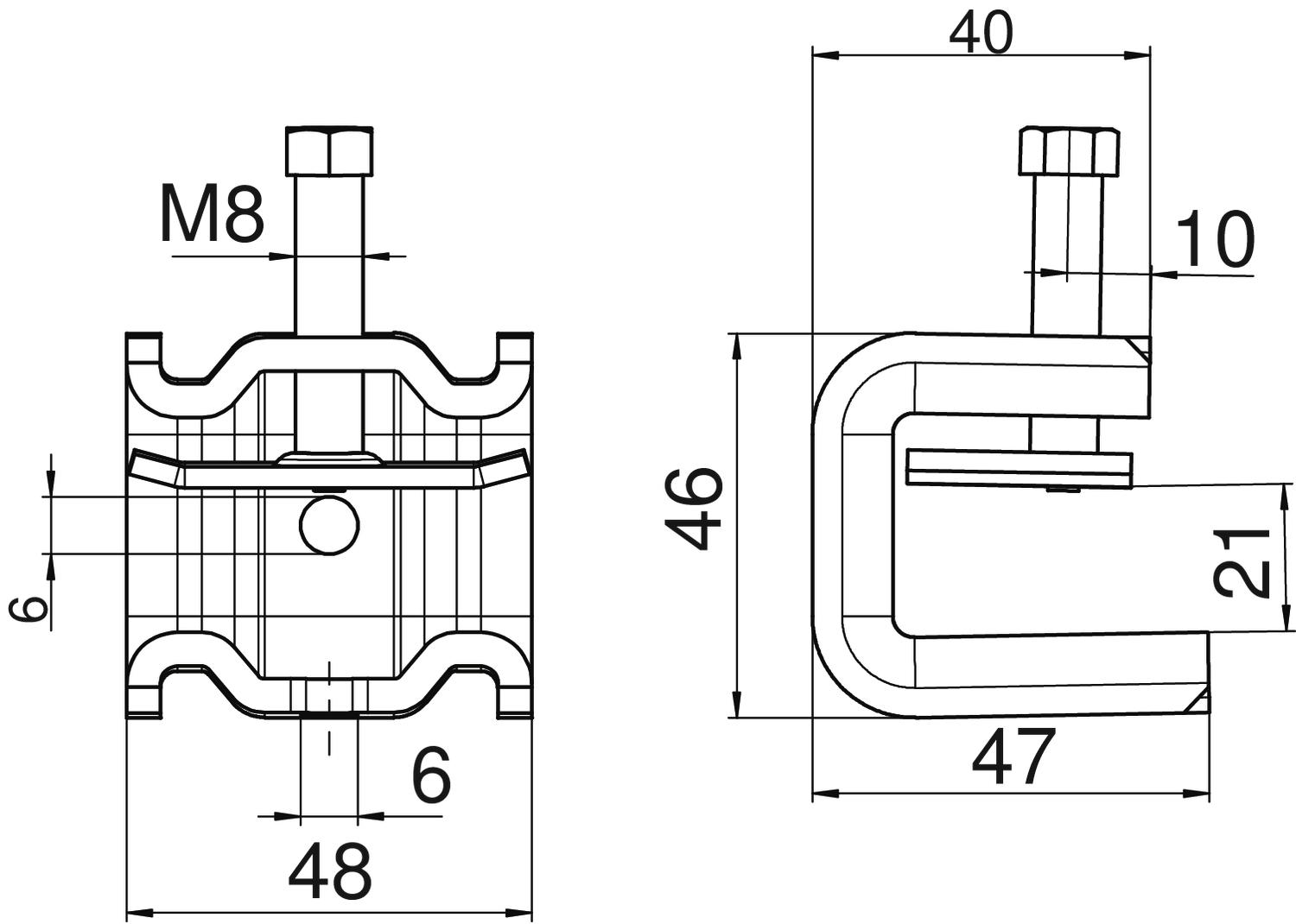

Adatto per asta filettata metrica 6 Carico di rottura F1 1,75 kN Carico di rottura F2 1,5 kN Cerniera regolabile no Con cerniera no Dimensione H 46 mm Dimensione 6-21mm Dimensione B 48 mm Dimensione L 47 mm Filettatura M8 Filettatura metrica 8 Impronta CO₂ (GWP) dalla culla al cancello 1,142 kg CO₂e / 1 Pezzo Materiale Acciaio, INOX 1.4404 Spessore flangia F max 21 mm Spessore flangia F min. 6 mm Super- ficie non trattato, ulteriore trattamento Tipo di fissaggio raccordo Tipo/componenti di collegamento Filettatura - Tutti i tipi
- Download
-
Scheda tecnica SSP 6-21 M6 A4 / 1486236 , 0.20MB , pdfDichiarazione di conformità UE SSP 6-21 M6 A4 / 1486236 , 0.04MB , pdfREACH Dichiarazione di conformità SSP 6-21 M6 A4 / 1486236 , 0.12MB , pdfRoHS Dichiarazione di conformità SSP 6-21 M6 A4 / 1486236 , 0.12MB , pdf
