Supporto a morsetto SSP 20-40, VA M8

N. art. 1486294 | EAN 4012196342228

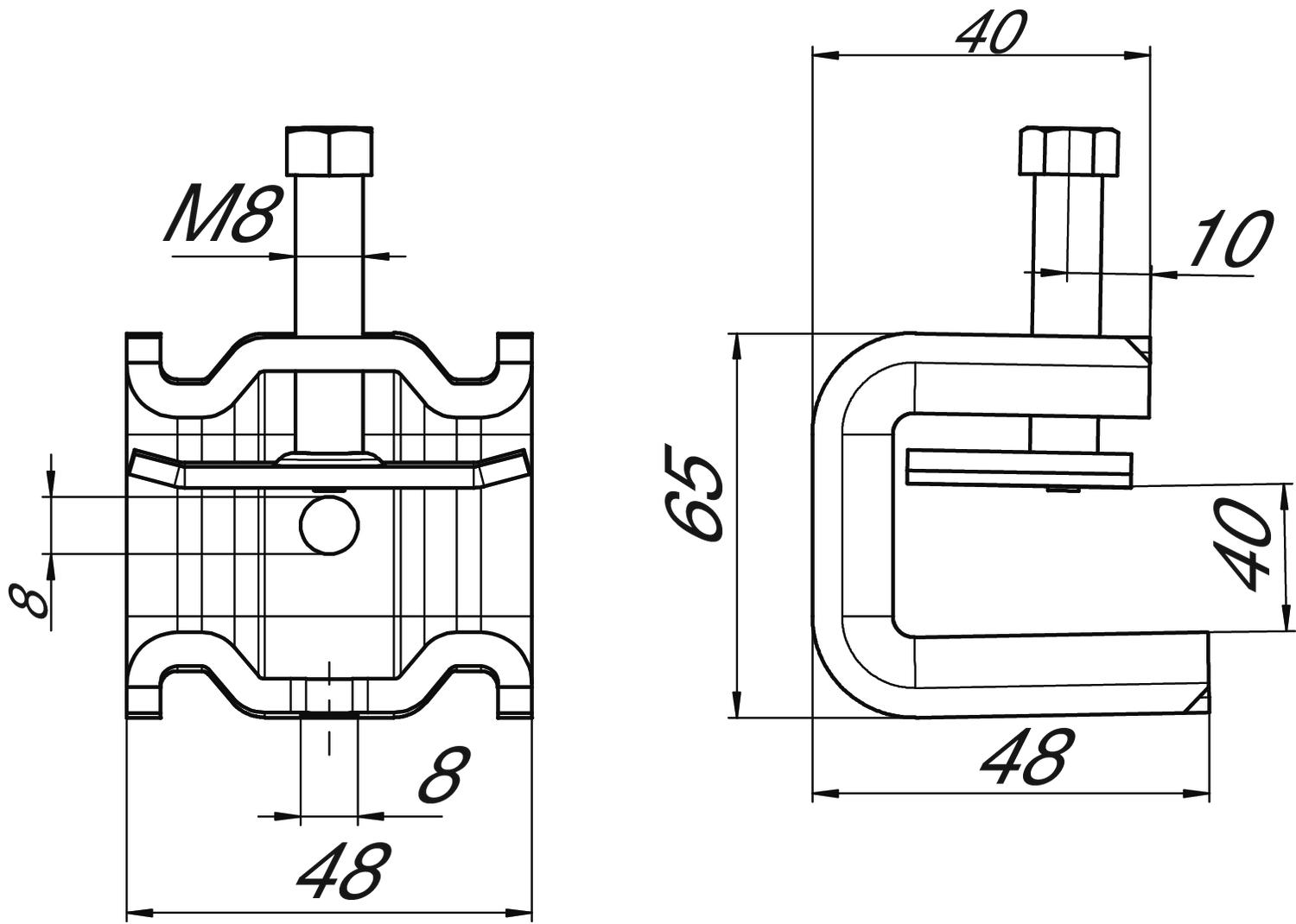

N. art. / Tipo

Dimensione B	48 mm

Dimensione L	47 mm

Spessore flangia F min.	20 mm

Spessore flangia F max	40 mm

Descrizione prodotto

Descrizione prodotto

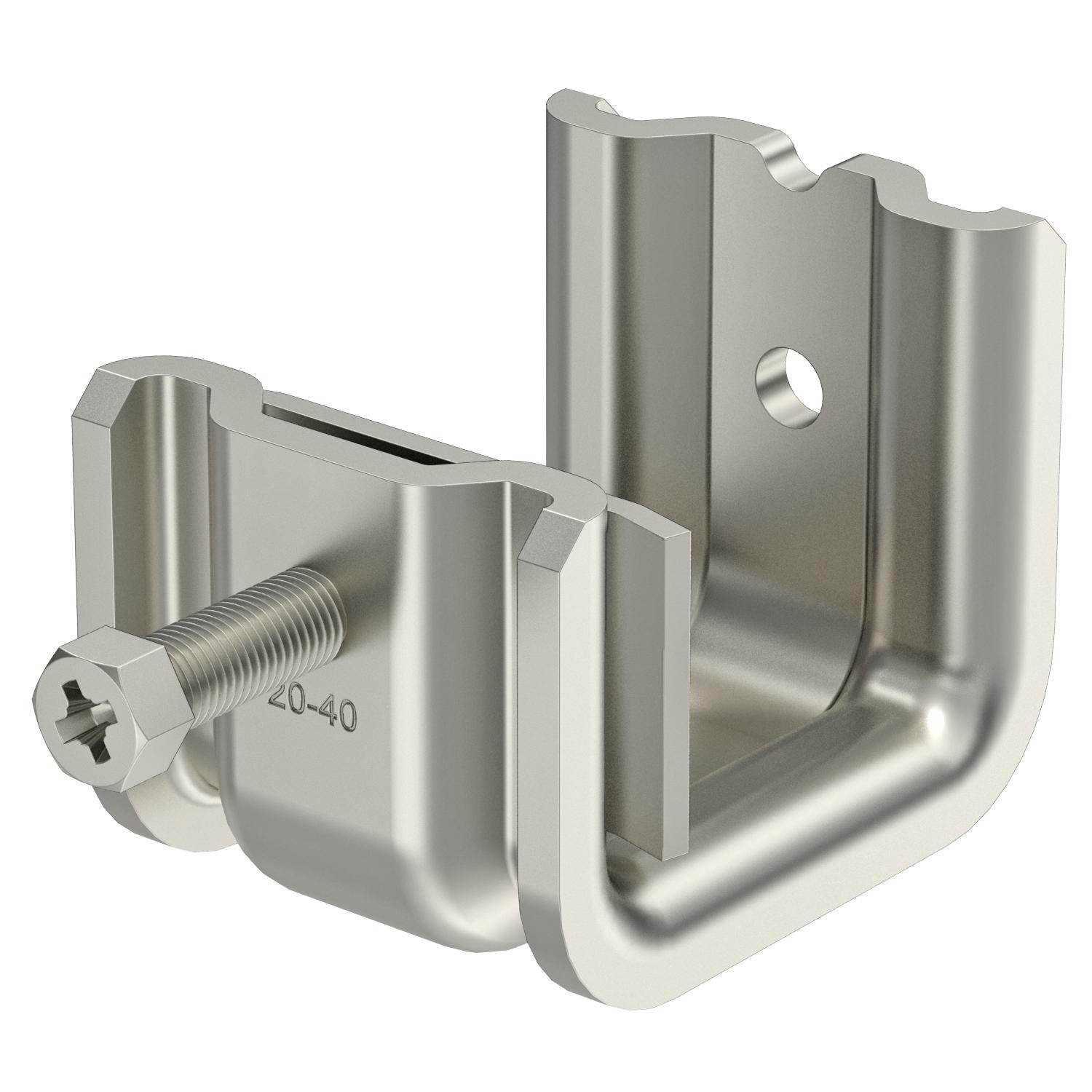

Questo tipo di graffe di supporto viene spinto sulle travi e fissato con coppa e vite (M8) alla trave o ai profilati piatti. La vite a testa esagonale ha un'apertura di chiave di 10 mm. Nella fascetta sono inoltre presenti due altre filettature M8, per fissare per esempio delle aste filettate.

Dati tecnici

Dati tecnici

Adatto per asta filettata metrica	8
Carico di rottura F1	1,4 kN
Carico di rottura F2	1,3 kN
Cerniera regolabile	no
Con cerniera	no
Dimensione H	65 mm
Dimensione	20-40mm
Dimensione B	48 mm
Dimensione L	47 mm

Filettatura	M8
Filettatura metrica	8
Impronta CO₂ (GWP) dalla culla al cancello	1,312 kg CO₂e / 1 Pezzo
Materiale	Acciaio, INOX 1.4404
Spessore flangia F max	40 mm
Spessore flangia F min.	20 mm
Super- ficie	non trattato, ulteriore trattamento
Tipo di fissaggio	raccordo
Tipo/componenti di collegamento	Filettatura
