Staffa reggicavo, base a U per 3 cavi 25 | 28 | 5

Staffa reggicavo, base a U per 3 cavi

N. art. 1174509 | EAN 4012195451211

N. art. / Tipo

Capacità D min.

Capacità D max

Max. Coppia di serraggio	5 Nm

Descrizione prodotto

Descrizione prodotto

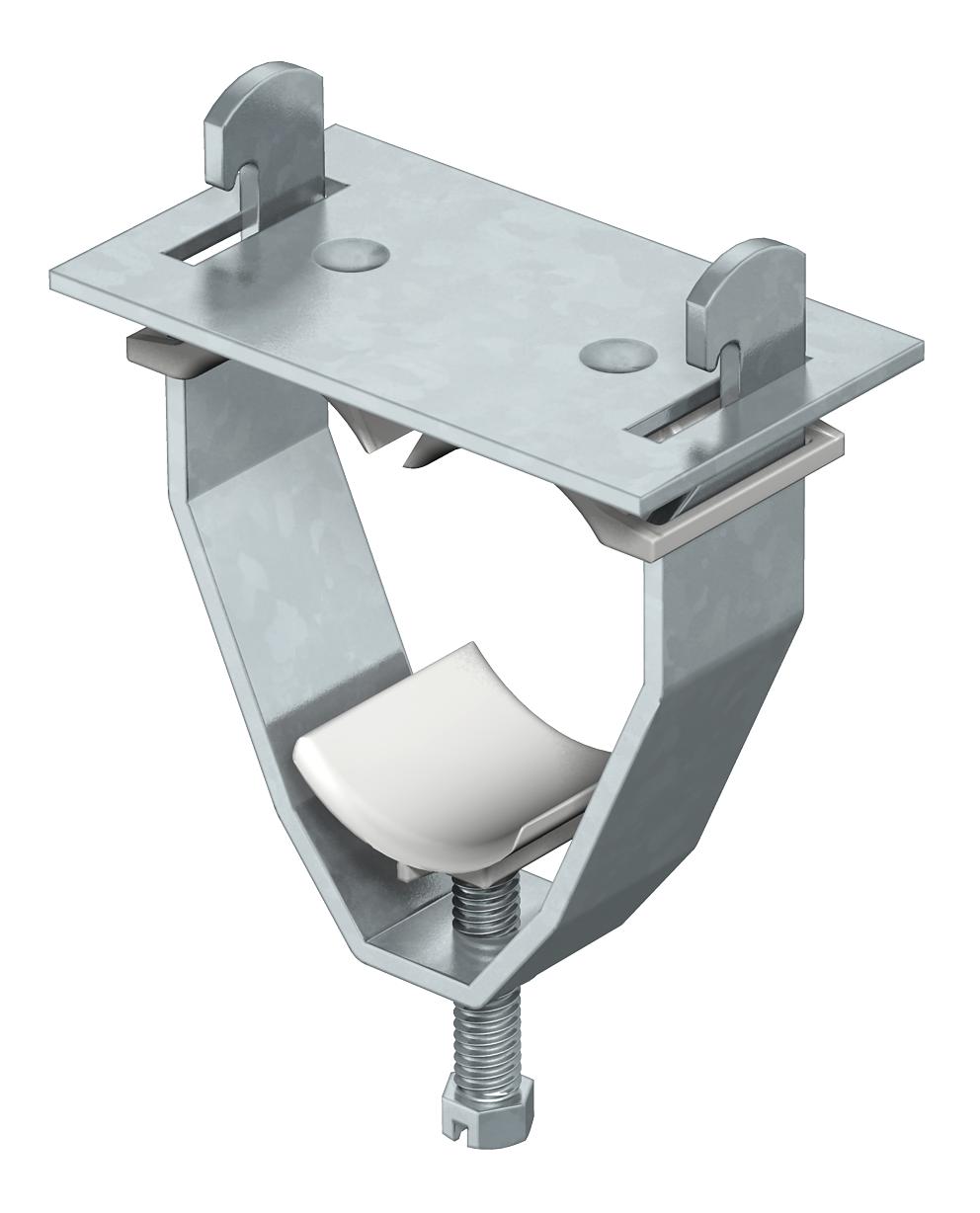

Staffa reggicavo con ancoraggio tipo U, coppa plastica in polipropilene.

Per il montaggio verticale e orizzontale di 3 cavi singoli su profilato a C con scanalatura di larghezza 18 - 22 mm.

Dotata di vite SW10 per il serraggio della coppa tramite testa esagonale o intaglio a croce.

Dotata di contropiastra e controcoppa.

Per il montaggio in ambiente interno ed esterno.

Dati tecnici

Dati tecnici

Aggiunta materiale	Acciaio
Aggiunta superficie	zincato a caldo
Capacità D max	28 mm
Capacità D min.	25 mm
Con controcoppa	sì
Con coppa in metallo	no
Con coppa in plastica	sì
Diametro cavo max	28 mm
Diametro cavo min.	25 mm

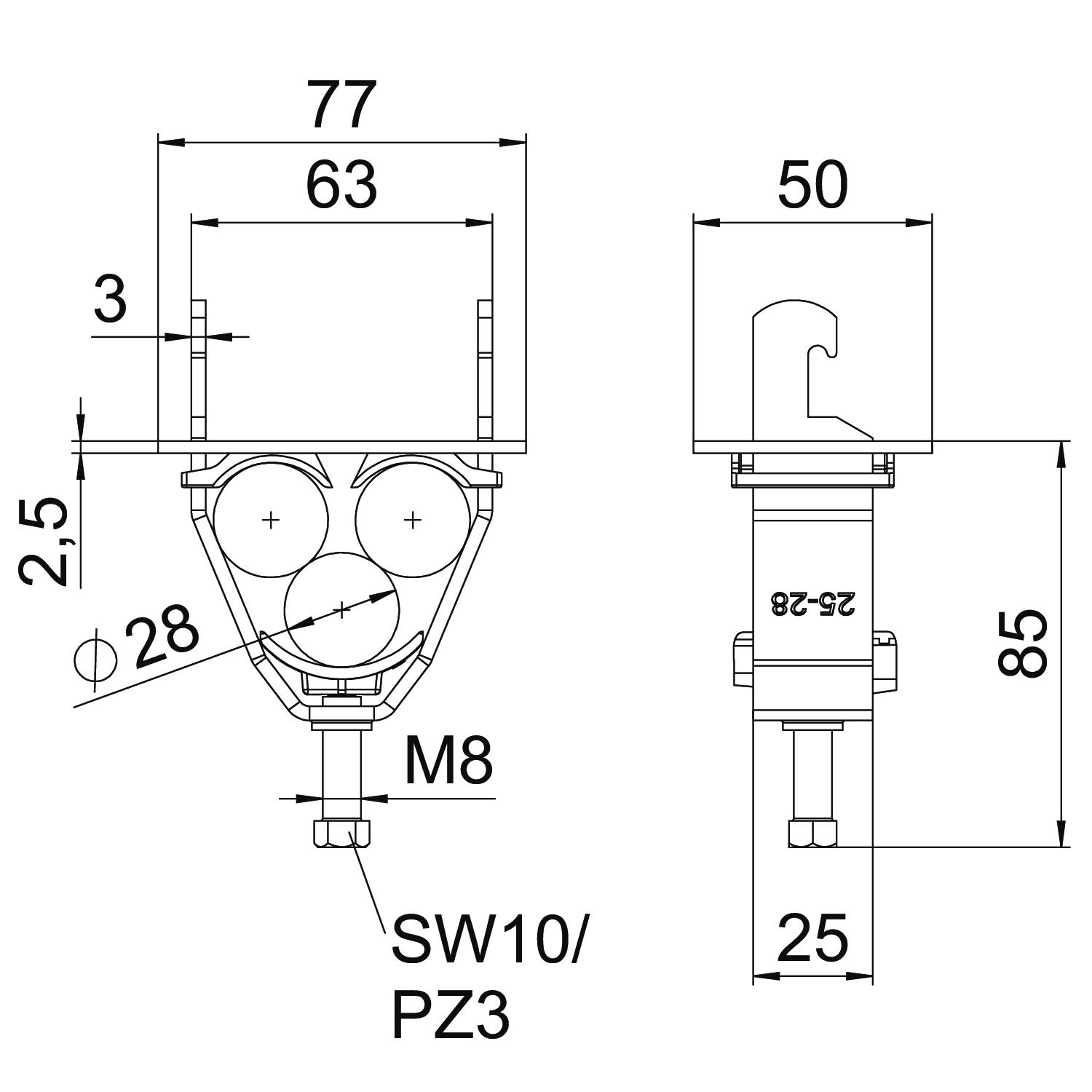

Dimensione H	101 mm
Dimensione	25-28mm
Dimensione A	77 mm
Dimensione B	63 mm

Impronta CO₂ (GWP) dalla culla al cancello	0,484 kg CO₂e / 1 Pezzo
Materiale	Acciaio
Materiale della controcoppa	Plastica
Materiale della coppa	Plastica
Max. Coppia di serraggio	5 Nm
Modalità di montaggio	Profilati
Numero dei cavi/tubi	3
per profilato portacavi con apertura asola (con intervallo) max	22 mm
per profilato portacavi con apertura asola (con intervallo) min.	18 mm
Priva di alogeni	sì
Qualità del materiale della coppa	Polipropilene
Resistente agli urti	no
Super- ficie	zincato a caldo per immersione

Tutti i tipi

Tutti i tipi

Tipo	Capacità D min.	Capacità D max	Max. Coppia di serraggio	N. art.	Quantità	Conf.
2056U-E28 FT	25 mm	28 mm	5 Nm	1174509	Pezzo	25 Pezzo
2056U-E34 FT	31 mm	34 mm	5 Nm	1174517	Pezzo	25 Pezzo
2056U-E40 FT	37 mm	40 mm	5 Nm	1174525	Pezzo	25 Pezzo
2056U-E31 FT	28 mm	31 mm	5 Nm	1174541	Pezzo	25 Pezzo
2056U-E37 FT	34 mm	37 mm	5 Nm	1174568	Pezzo	25 Pezzo
2056U-E44 FT	40 mm	44 mm	5 Nm	1174576	Pezzo	25 Pezzo
