Staffa reggicavo, ancoraggio tipo H, 2 cavi coppa in plastica, FT 40 | 46 | 5

Staffa reggicavo, ancoraggio tipo H, 2 cavi coppa in plastica, FT

N. art. 1186243 | EAN 4012196847204

N. art. / Tipo

Capacità D min.

Capacità D max

Max. Coppia di serraggio

Descrizione prodotto

Descrizione prodotto

Staffa reggicavo con ancoraggio tipo H, coppa plastica in polipropilene. Per il montaggio verticale e orizzontale di 2 cavi singoli su profilato a C con scanalatura di larghezza 16 - 17 mm. Dotata di vite SW10 per il serraggio della coppa tramite testa esagonale o intaglio a croce. Per il montaggio in ambiente interno ed esterno. Separazione tra due cavi garantita dalla coppa doppia. Si raccomanda l'uso della controcoppa, da ordinare separatamente.

Dati tecnici

Dati tecnici

Aggiunta materiale	Acciaio
Aggiunta superficie	zincato a caldo
Altezza	132 mm
Capacità D max	46 mm
Capacità D min.	40 mm
Con controcoppa	no
Con coppa in plastica	sì

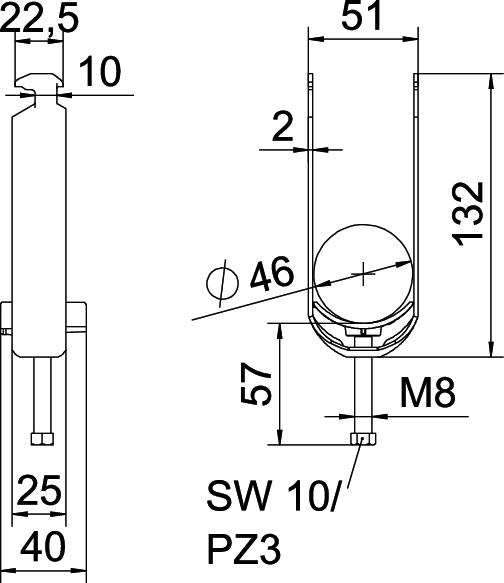

Dimensione H	132 mm
Dimensione	40-46mm
Dimensione A	25 mm
Dimensione B	51 mm
Dimensione C	40 mm
Dimensione G (mm)	M8
Dimensione L	58 mm
Dimensione t	2 mm
Filettatura	M8
Impronta CO₂ (GWP) dalla culla al cancello	0,2653 kg CO₂e / 1 Pezzo

Larghezza	51 mm
Larghezza asola	10 mm
Lunghezza	25 mm
Lunghezza esterna	40 mm
Materiale	Acciaio
Materiale della coppa	Plastica
Max. Coppia di serraggio	5 Nm
Modalità di montaggio	Profilati
Numero dei cavi/tubi	2
per diametro tubo max	46 mm
per diametro tubo min.	40 mm
per profilato portacavi con apertura asola (con intervallo) max	17 mm
per profilato portacavi con apertura asola (con intervallo) min.	16 mm
Priva di alogeni	sì
Qualità del materiale della coppa	Polipropilene
Spessore lamiera	2 mm
Super- ficie	zincato a caldo per immersione

Tutti i tipi

Tutti i tipi

Tipo	Capacità D min.	Capacità D max	Max. Coppia di serraggio	N. art.	Quantità	Conf.
BS-H2-K-12 FT	8 mm	12 mm	3 Nm	1186203	Pezzo	50 Pezzo
BS-H2-K-16 FT	12 mm	16 mm	3 Nm	1186210	Pezzo	50 Pezzo
BS-H2-K-22 FT	16 mm	22 mm	3 Nm	1186217	Pezzo	50 Pezzo
BS-H2-K-28 FT	22 mm	28 mm	3 Nm	1186223	Pezzo	50 Pezzo
BS-H2-K-34 FT	28 mm	34 mm	3 Nm	1186230	Pezzo	50 Pezzo
BS-H2-K-40 FT	34 mm	40 mm	3 Nm	1186237	Pezzo	50 Pezzo
BS-H2-K-46 FT	40 mm	46 mm	5 Nm	1186243	Pezzo	50 Pezzo
BS-H2-K-52 FT	46 mm	52 mm	5 Nm	1186250	Pezzo	50 Pezzo
BS-H2-K-58 FT	52 mm	58 mm	5 Nm	1186257	Pezzo	50 Pezzo
BS-H2-K-64 FT	58 mm	64 mm	5 Nm	1186263	Pezzo	50 Pezzo
