Staffa reggicavo, ancoraggio tipo H, 2 cavi coppa in plastica, A2 8 | 12 | 3

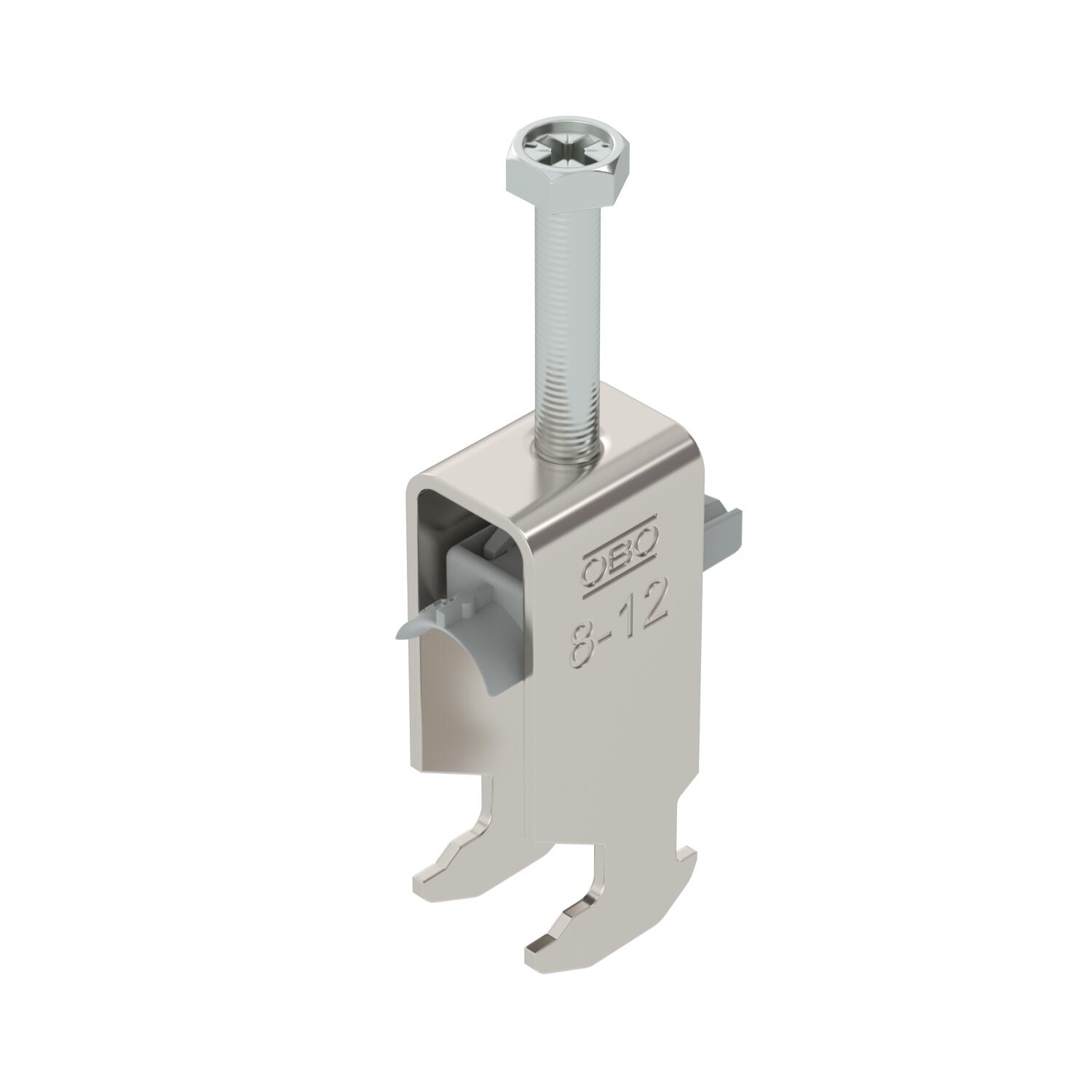

Staffa reggicavo, ancoraggio tipo H, 2 cavi coppa in plastica, A2

N. art. 1186303 | EAN 4012196847624

N. art. / Tipo

Capacità D min.

Capacità D max

Max. Coppia di serraggio

Descrizione prodotto

Descrizione prodotto

Staffa reggicavo con ancoraggio a testa di martello, coppa in plastica in polipropilene. Per il montaggio verticale e orizzontale di 2 cavi singoli su profilato a C. Per dimensioni scanalatura di 16-17 mm. Con 1 vite a pressione, testa a vite esagonale universale SW10, con fessura e taglio a croce. Per il montaggio in ambienti interni ed esterni. Separazione tra due cavi grazie alla coppa doppia. Si consiglia di utilizzare una controcoppa.

Dati tecnici

Dati tecnici

Aggiunta materiale	Acciaio inossidabile
Aggiunta superficie	non trattato
Altezza	55 mm
Capacità D max	12 mm
Capacità D min.	8 mm
Con controcoppa	no
Con coppa in metallo	no
Con coppa in plastica	sì

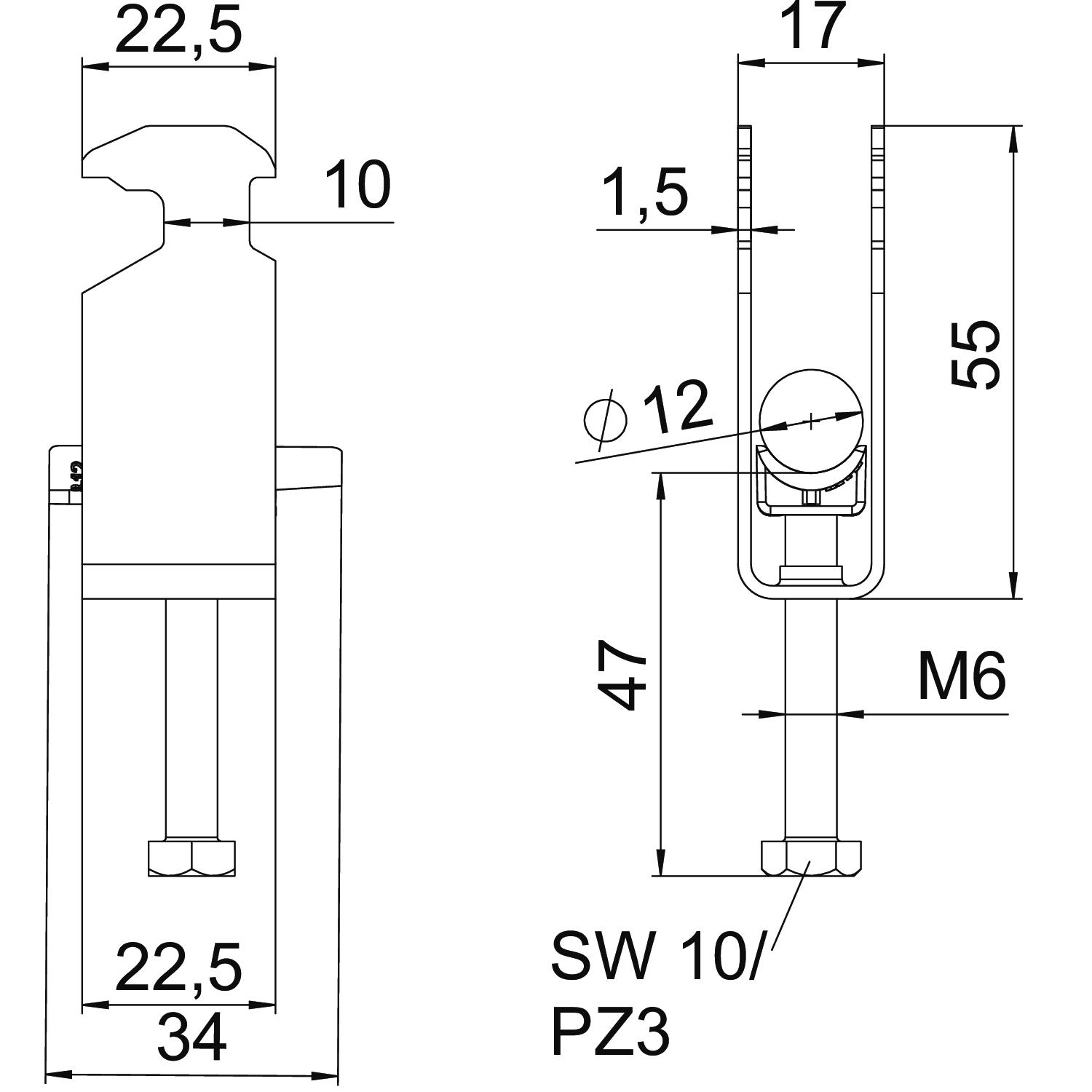

Dimensione H	55 mm
Dimensione	08-12mm
Dimensione A	22,5 mm
Dimensione B	17 mm
Dimensione C	34 mm
Dimensione G (mm)	M6
Dimensione L	47 mm
Dimensione t	1,5 mm
Filettatura	M6

Larghezza	17 mm
Larghezza asola	10 mm
Lunghezza	22,5 mm
Lunghezza esterna	34 mm
Materiale	Acciaio, INOX 1.4301
Materiale della coppa	Plastica
Max. Coppia di serraggio	3 Nm
Modalità di montaggio	Profilati
Numero dei cavi/tubi	2
per diametro tubo max	12 mm
per diametro tubo min.	8 mm
per profilato portacavi con apertura asola (con intervallo) max	17 mm
per profilato portacavi con apertura asola (con intervallo) min.	16 mm
Priva di alogeni	sì
Qualità del materiale della coppa	Polipropilene
Spessore lamiera	1,5 mm
Super- ficie	non trattato, ulteriore trattamento

Tutti i tipi

Tutti i tipi

Tipo	Capacità D min.	Capacità D max	Max. Coppia di serraggio	N. art.	Quantità	Conf.
BS-H2-K-12 A2	8 mm	12 mm	3 Nm	1186303	Pezzo	50 Pezzo
BS-H2-K-16 A2	12 mm	16 mm	3 Nm	1186310	Pezzo	50 Pezzo
BS-H2-K-22 A2	16 mm	22 mm	3 Nm	1186317	Pezzo	50 Pezzo
BS-H2-K-28 A2	22 mm	28 mm	3 Nm	1186323	Pezzo	50 Pezzo
BS-H2-K-34 A2	28 mm	34 mm	3 Nm	1186330	Pezzo	50 Pezzo
BS-H2-K-40 A2	34 mm	40 mm	3 Nm	1186337	Pezzo	25 Pezzo
BS-H2-K-46 A2	40 mm	46 mm	5 Nm	1186343	Pezzo	25 Pezzo
BS-H2-K-52 A2	46 mm	52 mm	5 Nm	1186350	Pezzo	25 Pezzo
BS-H2-K-58 A2	52 mm	58 mm	5 Nm	1186357	Pezzo	25 Pezzo
BS-H2-K-64 A2	58 mm	64 mm	5 Nm	1186363	Pezzo	15 Pezzo
