Staffa reggicavo, ancoraggio tipo H, 1 cavo coppa in plastica, FT 64 | 70 | 5

Staffa reggicavo, ancoraggio tipo H, 1 cavo coppa in plastica, FT

N. art. 1186269 | EAN 4012196847327

N. art. / Tipo

Capacità D min.

Capacità D max

Max. Coppia di serraggio

Descrizione prodotto

Descrizione prodotto

Staffa reggicavo con ancoraggio tipo H, coppa plastica in polipropilene. Per il montaggio verticale e orizzontale di 1 cavo singolo su profilato a C con scanalatura di larghezza 16 - 17 mm. Dotata di vite SW10 per il serraggio della coppa tramite testa esagonale o intaglio a croce. Per il montaggio in ambiente interno ed esterno. Si raccomanda l'uso della controcoppa, da ordinare separatamente.

Dati tecnici

Dati tecnici

Aggiunta materiale	Acciaio
Aggiunta superficie	zincato a caldo
Altezza	109 mm
Capacità D max	70 mm
Capacità D min.	64 mm
Con controcoppa	no
Con coppa in plastica	sì

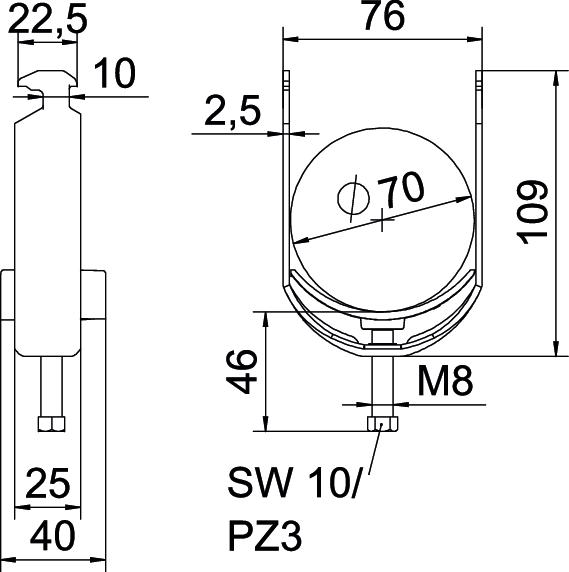

Dimensione H	109 mm
Dimensione	64-70mm
Dimensione A	25 mm
Dimensione B	76 mm
Dimensione C	40 mm
Dimensione G (mm)	M8
Dimensione L	45 mm
Dimensione t	2,5 mm
Filettatura	M8
Impronta CO₂ (GWP) dalla culla al cancello	0,3158 kg CO₂e / 1 Pezzo

Larghezza	76 mm
Larghezza asola	10 mm
Lunghezza	25 mm
Lunghezza esterna	40 mm
Materiale	Acciaio
Materiale della coppa	Plastica
Max. Coppia di serraggio	5 Nm
Modalità di montaggio	Profilati
Numero dei cavi/tubi	1
per diametro tubo max	70 mm
per diametro tubo min.	64 mm
per profilato portacavi con apertura asola (con intervallo) max	17 mm
per profilato portacavi con apertura asola (con intervallo) min.	16 mm
Priva di alogeni	sì
Qualità del materiale della coppa	Polipropilene
Spessore lamiera	2,5 mm
Super- ficie	zincato a caldo per immersione

Tutti i tipi

Tutti i tipi

Tipo	Capacità D min.	Capacità D max	Max. Coppia di serraggio	N. art.	Quantità	Conf.
BS-H1-K-12 FT	8 mm	12 mm	3 Nm	1186202	Pezzo	100 Pezzo
BS-H1-K-16 FT	12 mm	16 mm	3 Nm	1186209	Pezzo	100 Pezzo
BS-H1-K-22 FT	16 mm	22 mm	3 Nm	1186216	Pezzo	100 Pezzo
BS-H1-K-28 FT	22 mm	28 mm	3 Nm	1186222	Pezzo	100 Pezzo
BS-H1-K-34 FT	28 mm	34 mm	3 Nm	1186229	Pezzo	100 Pezzo
BS-H1-K-40 FT	34 mm	40 mm	3 Nm	1186236	Pezzo	100 Pezzo
BS-H1-K-46 FT	40 mm	46 mm	5 Nm	1186242	Pezzo	100 Pezzo
BS-H1-K-52 FT	46 mm	52 mm	5 Nm	1186249	Pezzo	100 Pezzo
BS-H1-K-58 FT	52 mm	58 mm	5 Nm	1186256	Pezzo	100 Pezzo
BS-H1-K-64 FT	58 mm	64 mm	5 Nm	1186262	Pezzo	100 Pezzo
BS-H1-K-70 FT	64 mm	70 mm	5 Nm	1186269	Pezzo	50 Pezzo
BS-H1-K-76 FT	70 mm	76 mm	5 Nm	1186276	Pezzo	25 Pezzo
BS-H1-K-82 FT	76 mm	82 mm	5 Nm	1186282	Pezzo	25 Pezzo
BS-H1-K-90 FT	82 mm	90 mm	5 Nm	1186289	Pezzo	25 Pezzo
BS-H1-K-100 FT	90 mm	100 mm	5 Nm	1186297	Pezzo	25 Pezzo
