- Descrizione prodotto
-

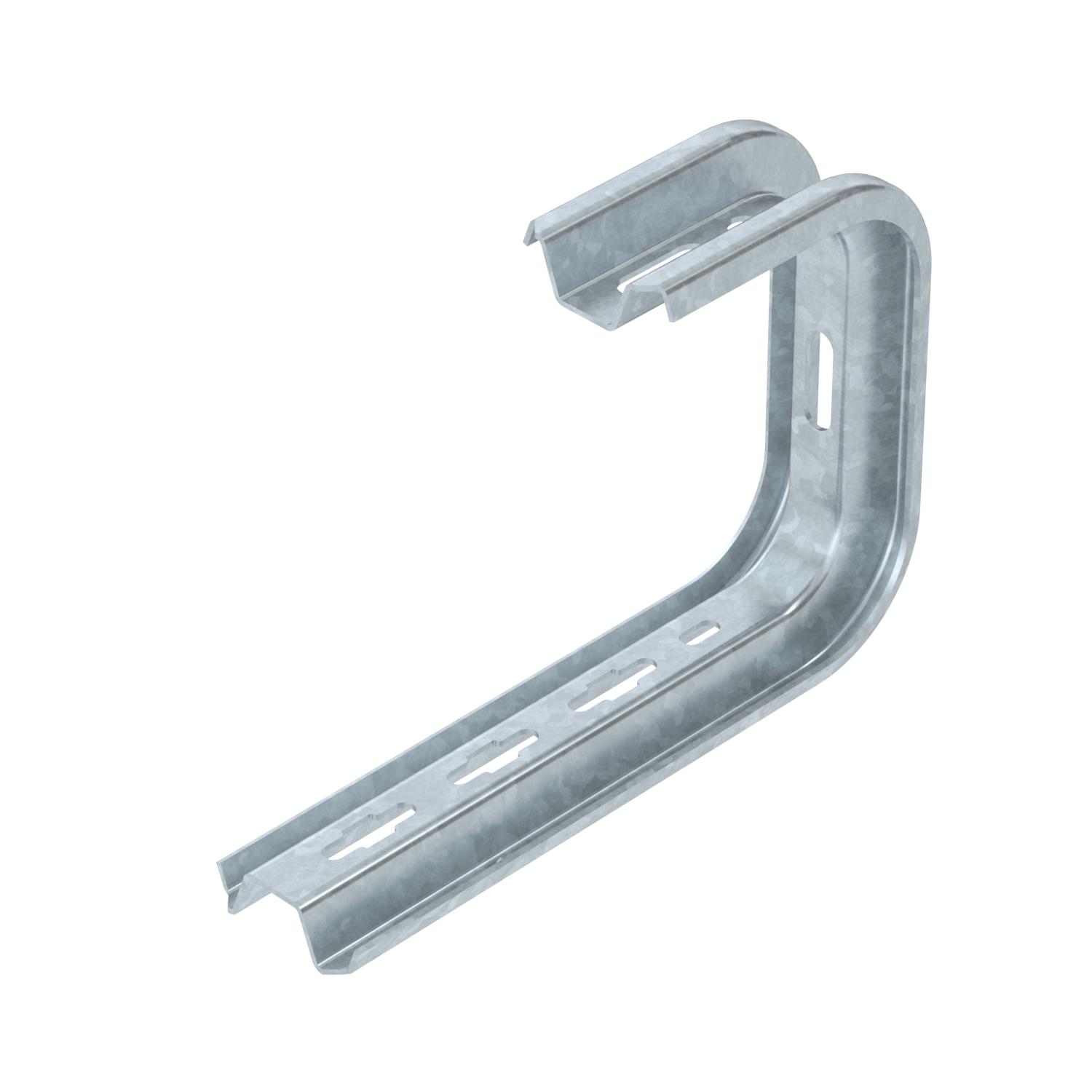

Descrizione prodottoStaffa a parete e a soffitto TP per il fissaggio universale.
-
- Dati tecnici
-
Dati tecnici

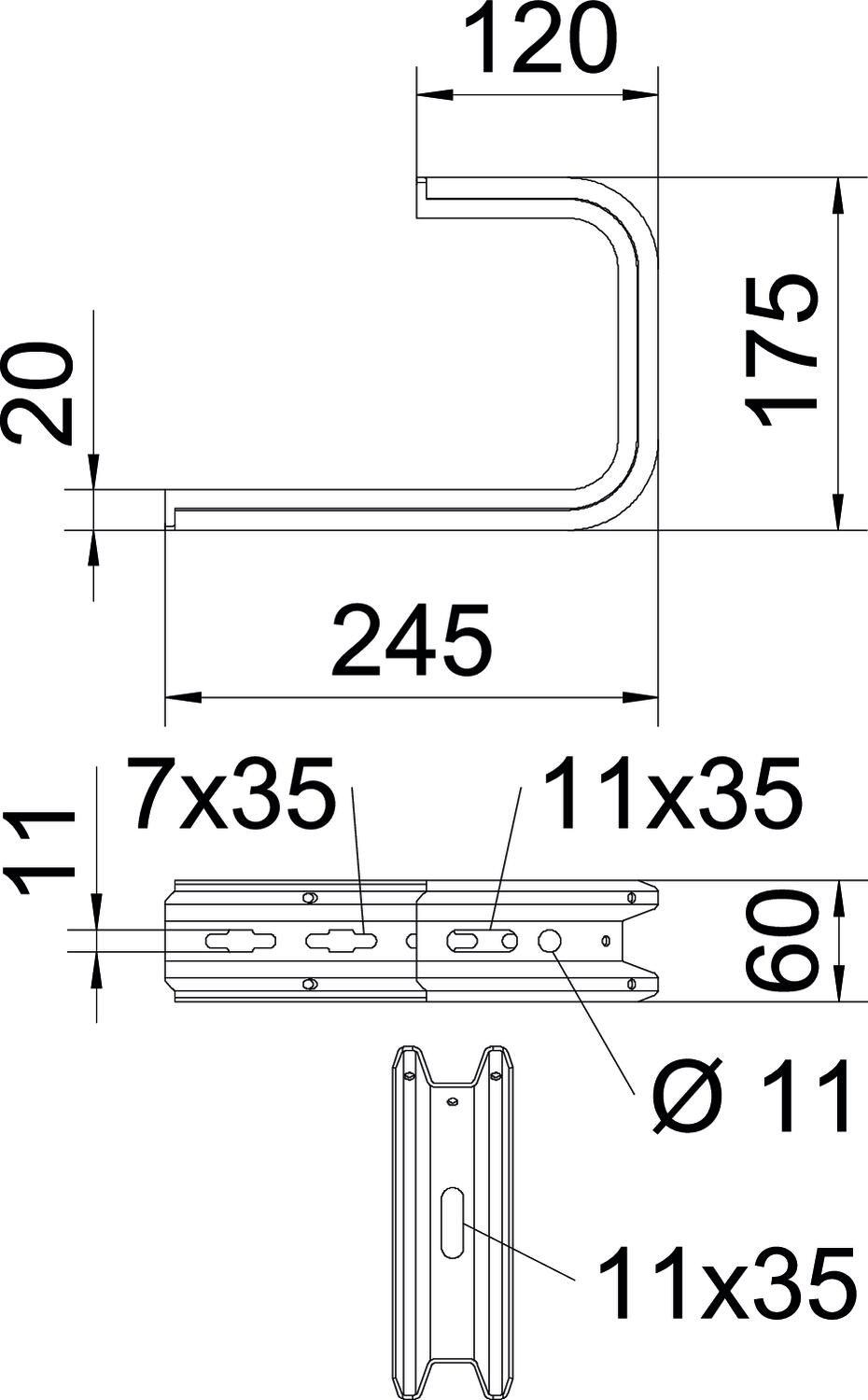

Adatto per passerelle sì Adatto per passerelle grigliate sì Adatto per passerelle portacavi sì Altezza 60 mm Colore zinco Dimensione H 175 mm Dimensione B245mm Dimensione B 245 mm F in kN Parete 0,87 kN F in kN Soffitto 0,8 kN Impronta CO₂ (GWP) dalla culla al cancello 1,4851 kg CO₂e / 1 Pezzo Larghezza 245 mm Lunghezza 245 mm Mantenimento funzionale no Materiale Acciaio per larghezza max 200 mm per larghezza min. 200 Super- ficie zincato a caldo per immersione Versione Staffa di sospensione (staffa C) Dati tecnici
Diagramma di carico staffa a soffitto TPD
-
Flessione dell'estremità della mensola con carico mensola ammissibile.
-
Carico mensola ammissibile in kN senza peso operatore
-
Curva di carico con sbraccio in mm
-
- Tutti i tipi
- Download
-
Scheda tecnica TPD 245 FT / 6363865 , 0.27MB , pdfDichiarazione di conformità UE TPD 245 FT / 6363865 , 0.13MB , pdfIstruzioni di montaggio General information on the mounting , 2.65MB , pdf
