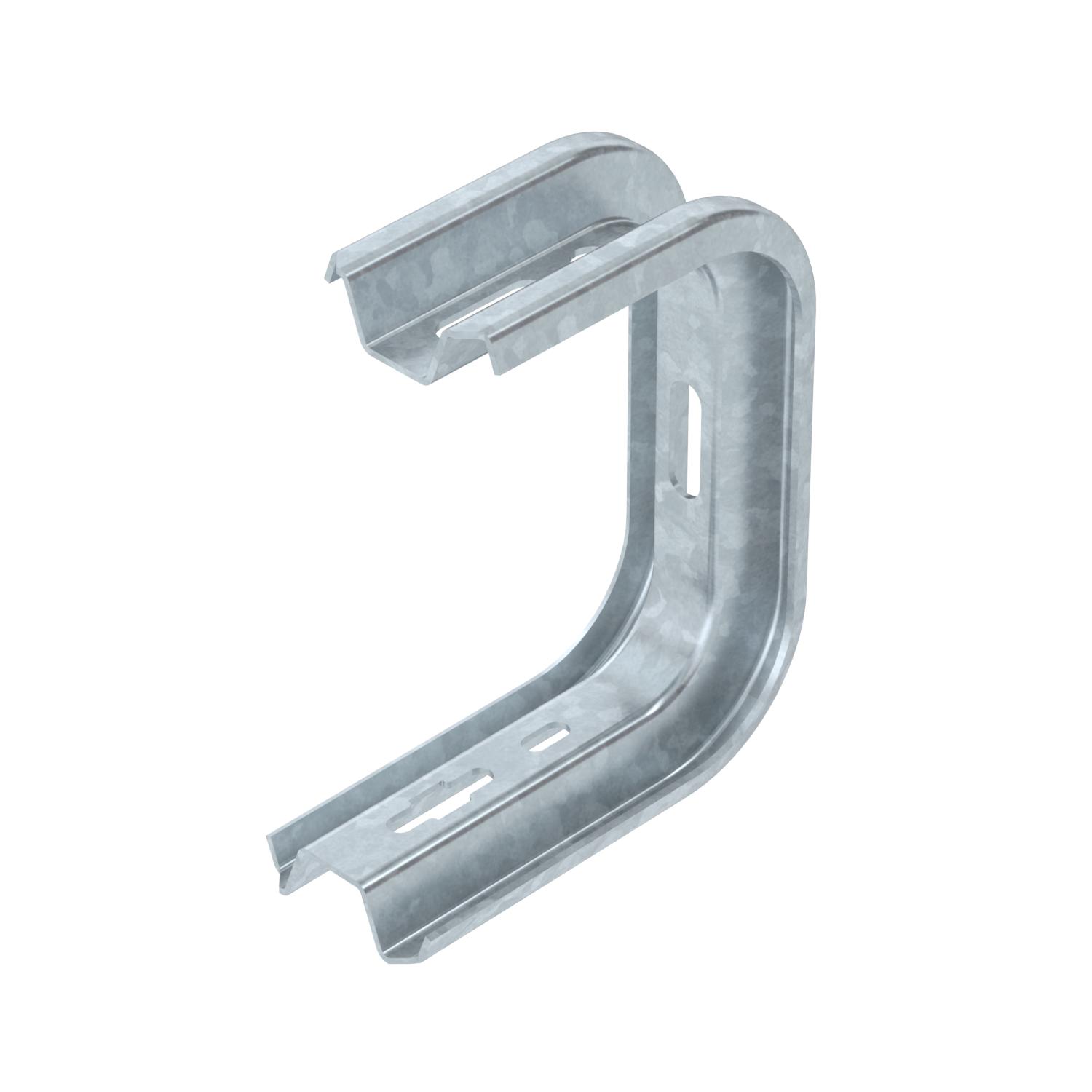

Staffa a soffitto e a parete TP FT
N. art. 6363861 | EAN 4012195076858
- Descrizione prodotto
-
Descrizione prodottoStaffa a parete e a soffitto TP per il fissaggio universale.
-
- Dati tecnici
-
Dati tecnici

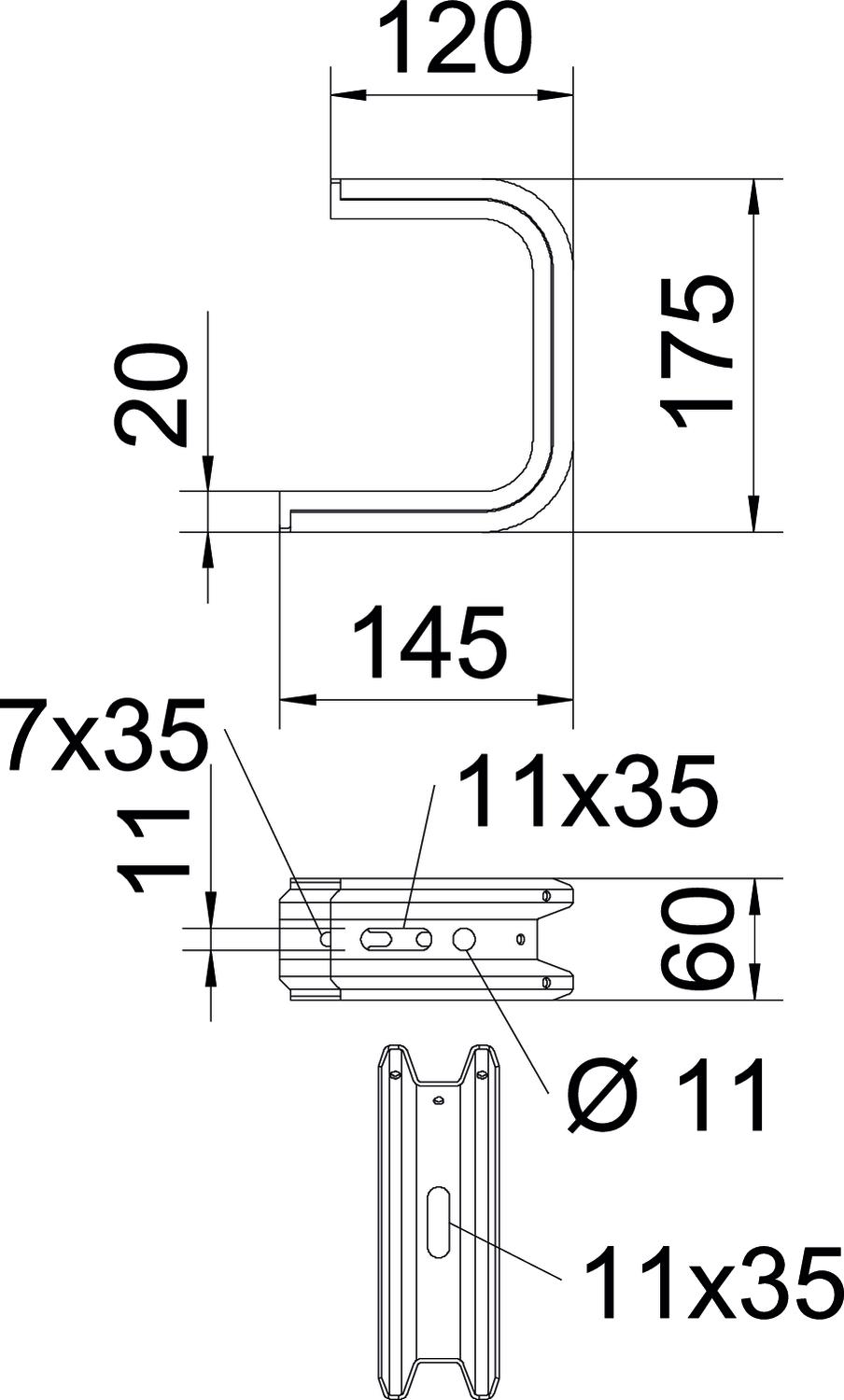

Adatto per passerelle sì Adatto per passerelle grigliate sì Adatto per passerelle portacavi sì Altezza 60 mm Colore zinco Dimensione H 175 mm Dimensione B145mm Dimensione B 145 mm F in kN Parete 1,4 kN F in kN Soffitto 1,3 kN Larghezza 145 mm Lunghezza 145 mm Mantenimento funzionale no Materiale Acciaio per larghezza max 100 mm per larghezza min. 100 Super- ficie zincato a caldo per immersione Versione Staffa di sospensione (staffa C) Dati tecnici
Diagramma di carico staffa a soffitto TPD
-
Flessione dell'estremità della mensola con carico mensola ammissibile.
-
Carico mensola ammissibile in kN senza peso operatore
-
Curva di carico con sbraccio in mm
-
- Tutti i tipi
-
Accessori di montaggio
Prodotti Tipo N. art. Quantità Conf.
Vite a testa tonda con dado flangiato, F
FRSB 6x12 F 6406122 100 Pezzo - Download
-
Scheda tecnica TPD 145 FT / 6363861 , 0.27MB , pdfDichiarazione di conformità UE TPD 145 FT / 6363861 , 0.13MB , pdfIstruzioni di montaggio General information on the mounting , 2.65MB , pdf
