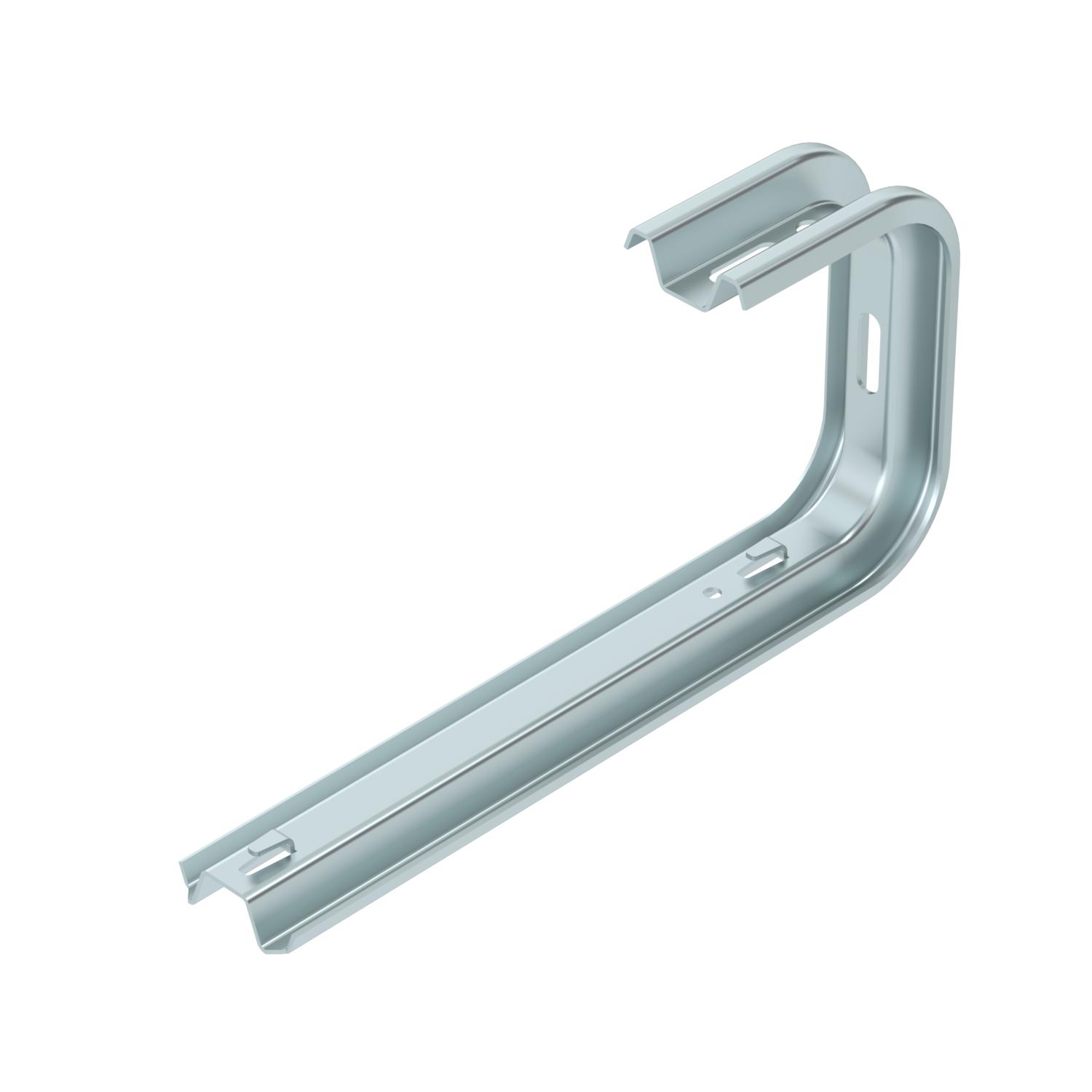

Staffa a soffitto e a parete TP FS
N. art. 6365949 | EAN 4012196984329
- Descrizione prodotto
-
Descrizione prodottoStaffa a parete e a soffitto TP per il fissaggio rapido senza viti della passerella grigliata.
-
- Dati tecnici
-
Dati tecnici

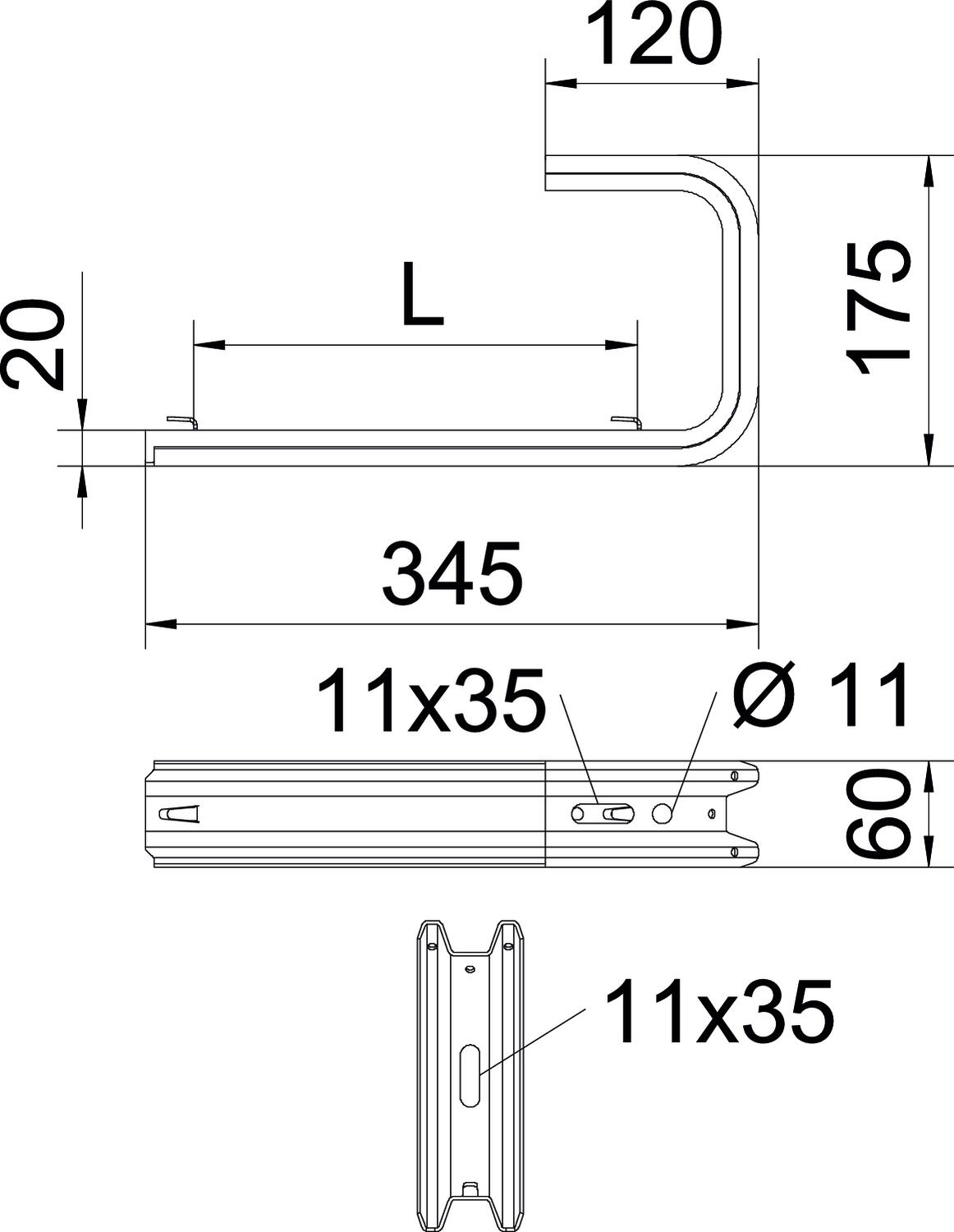

Adatto per passerelle no Adatto per passerelle grigliate sì Adatto per passerelle portacavi no Altezza 60 mm Colore zinco Dimensione B345mm Dimensione B 345 mm Dimensione L 250 mm F in kN Parete 0,55 kN F in kN Soffitto 0,5 kN Impronta CO₂ (GWP) dalla culla al cancello 1,9196 kg CO₂e / 1 Pezzo Larghezza 345 mm Lunghezza 175 mm Mantenimento funzionale no Materiale Acciaio per larghezza max 300 mm per larghezza min. 300 Super- ficie zincato in continuo Versione Staffa di sospensione (staffa C) Dati tecnici
Schema di sollecitazione staffa a soffitto TPDG
-
Flessione dell'estremità della mensola con carico mensola ammissibile.
-
Carico mensola ammissibile in kN senza peso operatore
-
Curva di carico con sbraccio in mm
-
- Tutti i tipi
-
Tutti i tipi
- Download
-
Scheda tecnica TPDG 345 FS / 6365949 , 0.32MB , pdfDichiarazione di conformità UE TPDG 345 FS / 6365949 , 0.13MB , pdfDichiarazione di conformità UK TPDG 345 FS / 6365949 , 0.09MB , pdfREACH Dichiarazione di conformità TPDG 345 FS / 6365949 , 0.12MB , pdfRoHS Dichiarazione di conformità TPDG 345 FS / 6365949 , 0.13MB , pdfIstruzioni di montaggio General information on the mounting , 2.65MB , pdf
