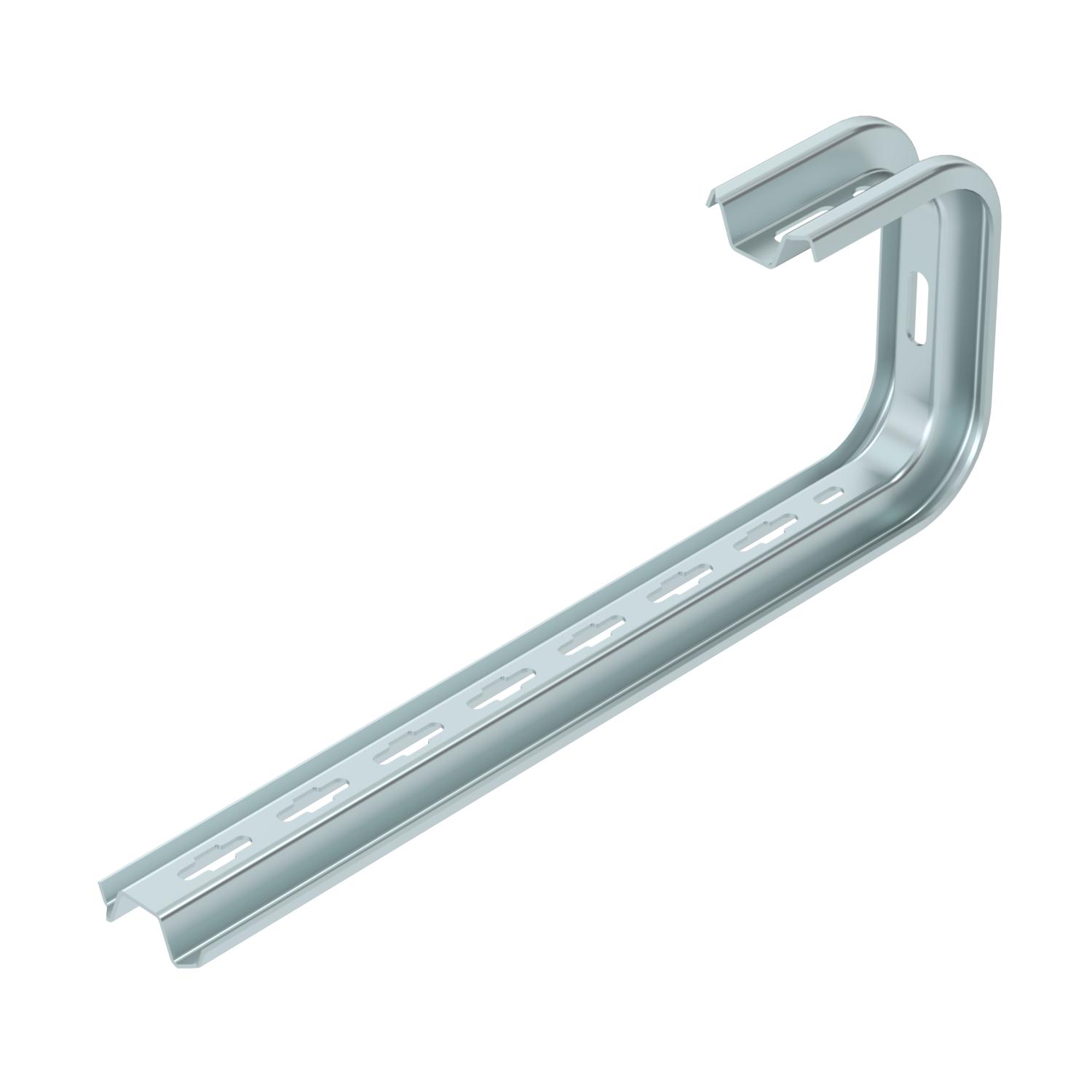

Staffa a parete e soffitto TP FS
N. art. 6363826 | EAN 4012195460381
- Descrizione prodotto
-
Descrizione prodottoStaffa a parete e a soffitto TP per il fissaggio universale.
-
- Dati tecnici
-
Dati tecnici

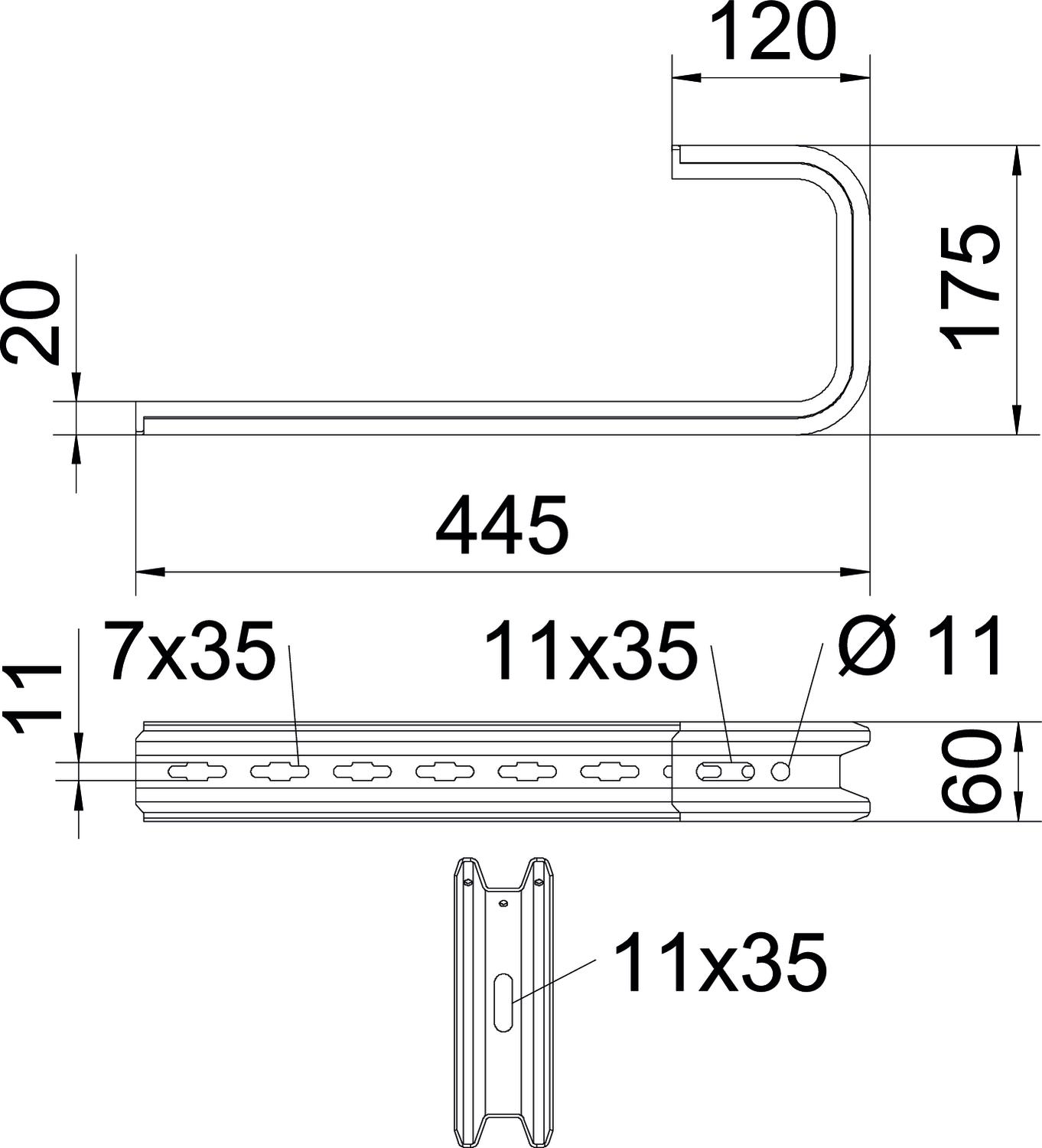

Adatto per passerelle sì Adatto per passerelle grigliate sì Adatto per passerelle portacavi sì Altezza 60 mm Colore zinco Dimensione H 175 mm Dimensione B445mm Dimensione B 445 mm F in kN Parete 0,45 kN F in kN Soffitto 0,35 kN Impronta CO₂ (GWP) dalla culla al cancello 2,2544 kg CO₂e / 1 Pezzo Larghezza 445 mm Lunghezza 445 mm Mantenimento funzionale no Materiale Acciaio per larghezza max 400 mm per larghezza min. 400 Regolabile no Super- ficie zincato in continuo Versione Staffa di sospensione (staffa C) Dati tecnici
Diagramma di carico staffa a soffitto TPD
-
Flessione dell'estremità della mensola con carico mensola ammissibile.
-
Carico mensola ammissibile in kN senza peso operatore
-
Curva di carico con sbraccio in mm
-
- Tutti i tipi
-
Tutti i tipi
-
Accessori di montaggio
Prodotti Tipo N. art. Quantità Conf.
Vite a testa tonda con dado flangiato, F
FRSB 6x12 F 6406122 100 Pezzo - Download
-
Scheda tecnica TPD 445 FS / 6363826 , 0.30MB , pdfDichiarazione di conformità UE TPD 445 FS / 6363826 , 0.13MB , pdfREACH Dichiarazione di conformità TPD 445 FS / 6363826 , 0.12MB , pdfRoHS Dichiarazione di conformità TPD 445 FS / 6363826 , 0.12MB , pdfIstruzioni di montaggio Istruzioni di montaggio Sistemi staffe TP , 0.04MB , pdfIstruzioni di montaggio General information on the mounting , 2.65MB , pdf
