Staffa a parete e soffitto TP FS
N. art. 6363822 | EAN 4012196198733
- Descrizione prodotto
-

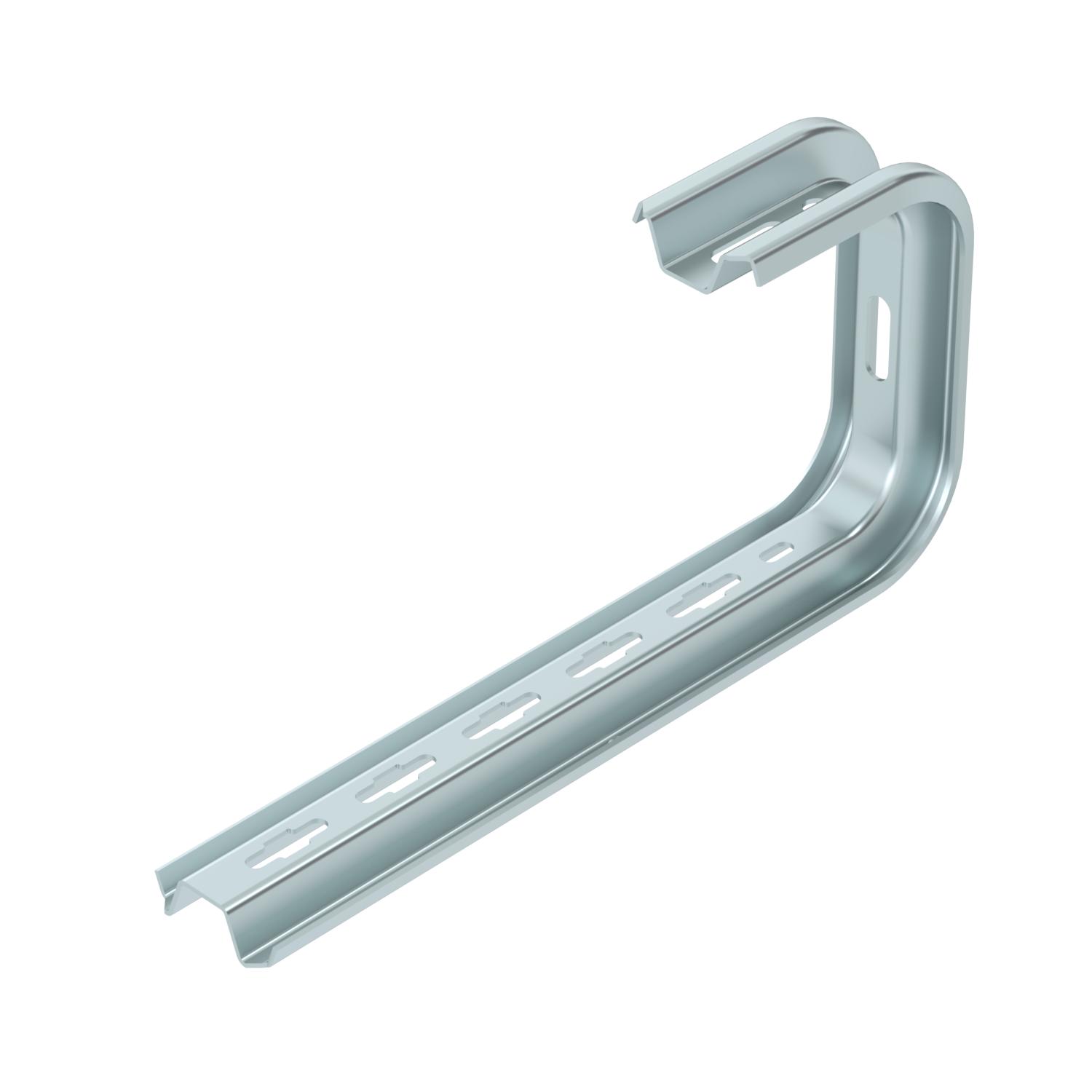

Descrizione prodottoStaffa a parete e a soffitto TP per il fissaggio universale.
-
- Dati tecnici
-
Dati tecnici

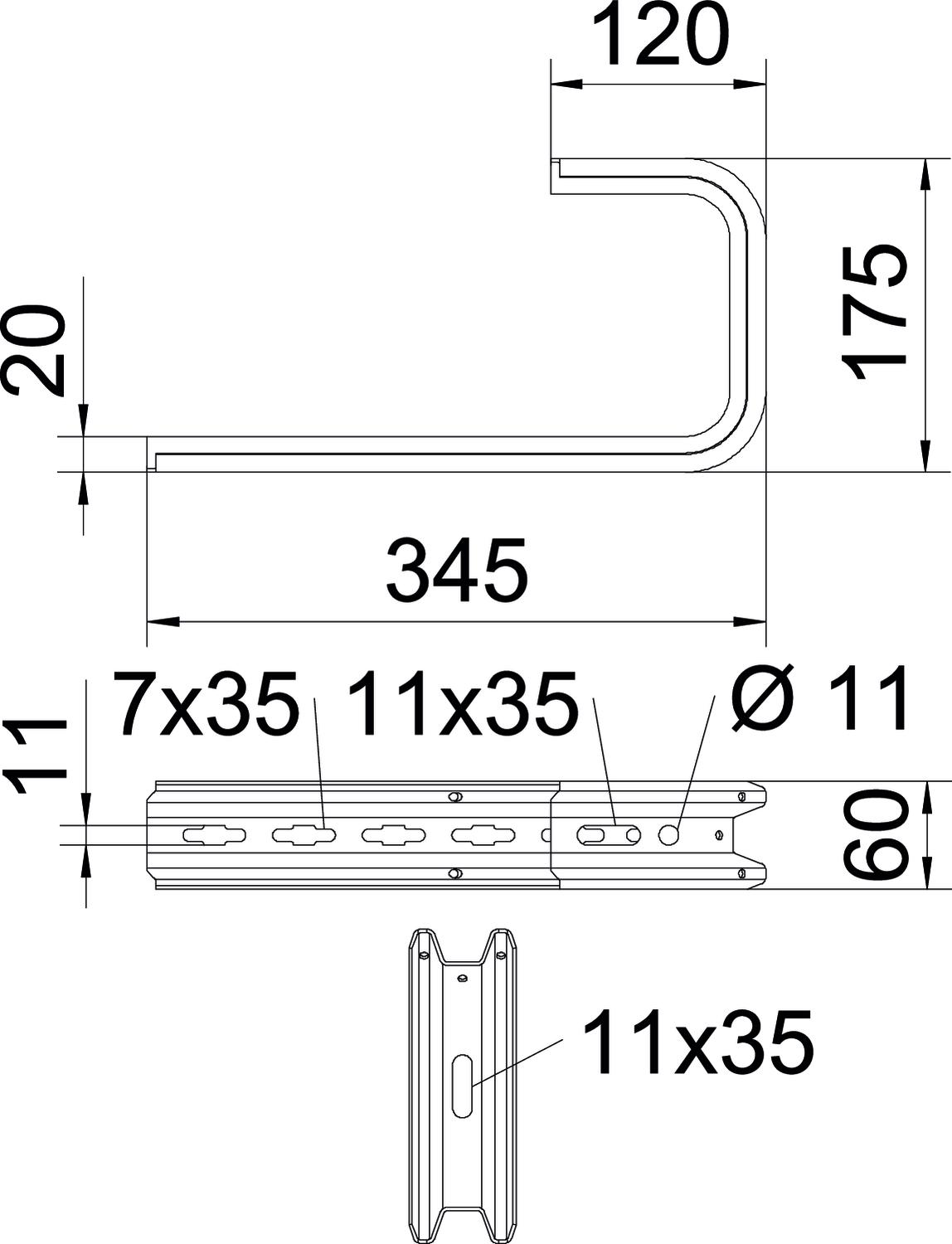

Adatto per passerelle sì Adatto per passerelle grigliate sì Adatto per passerelle portacavi sì Altezza 60 mm Colore zinco Dimensione H 175 mm Dimensione B345mm Dimensione B 345 mm F in kN Parete 0,55 kN F in kN Soffitto 0,5 kN Impronta CO₂ (GWP) dalla culla al cancello 1,9161 kg CO₂e / 1 Pezzo Larghezza 345 mm Lunghezza 345 mm Mantenimento funzionale no Materiale Acciaio per larghezza max 300 mm per larghezza min. 300 Regolabile no Super- ficie zincato in continuo Versione Staffa di sospensione (staffa C) Dati tecnici

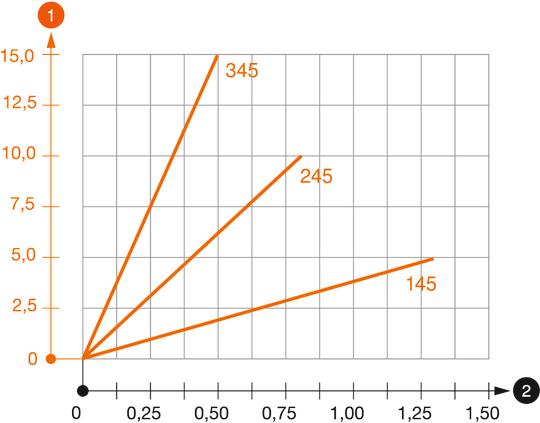

Diagramma di carico staffa a soffitto TPD
-
Flessione dell'estremità della mensola con carico mensola ammissibile.
-
Carico mensola ammissibile in kN senza peso operatore
-
Curva di carico con sbraccio in mm
-
- Tutti i tipi
-
Tutti i tipi
-
Accessori di montaggio
Prodotti Tipo N. art. Quantità Conf.
Vite a testa tonda con dado flangiato, F
FRSB 6x12 F 6406122 100 Pezzo - Download
-
