Scatola elettronica da incasso UP 46, quadrata, con vano morsetti laterale 50 | 61 | 20/25 mm | 16

Scatola elettronica da incasso UP 46, quadrata, con vano morsetti laterale

N. art. 2003725 | EAN 4012196863815

N. art. / Tipo	2003725 / UE 46

Altezza	50 mm

Diametro	61 mm

per diametro tubo	20/25 mm

Numero di entrate cavi	16

Descrizione prodotto

Descrizione prodotto

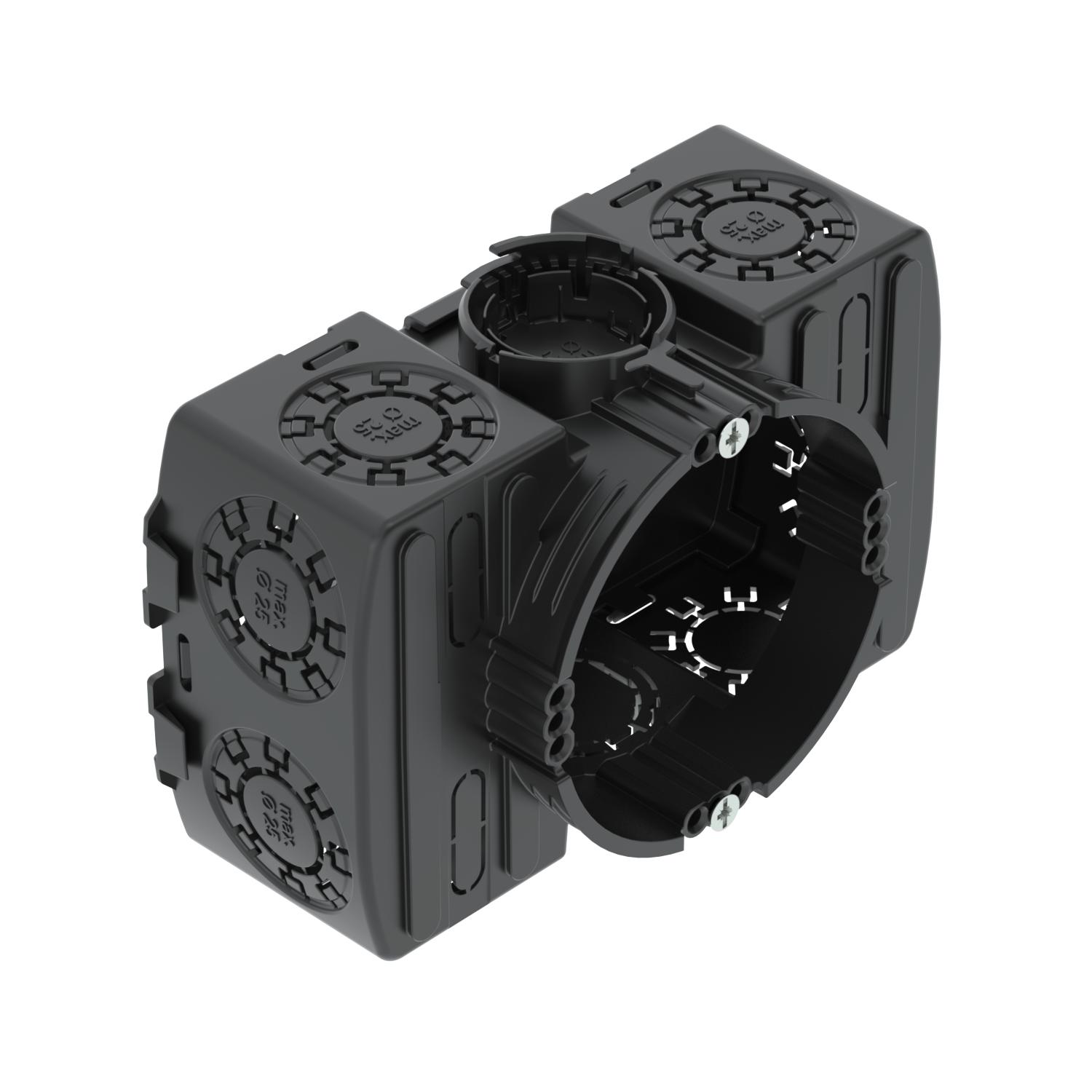

Scatola elettronica da incasso con vano morsetti laterale, di forma quadrata, per impiego in muratura con profondità di installazione di almeno 50 mm.

• Raccordi accoppiabili su entrambi i lati con attacco a baionetta
• 10 ingressi combinati Ø 20 e 25 mm
• 2 ingressi fino a Ø 20 mm sul fondo
• 4 ingressi per cavi piatti
• 4 x 3 tappo coprivite
Controllato secondo DIN EN 60670-1, DIN EN 60670-22 e DIN 49073-1.

Dati tecnici

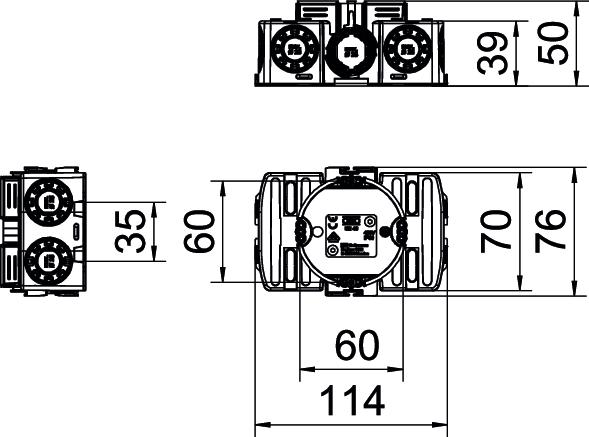

Misure

Altezza	50 mm
Colore	nero
Con linguetta di fissaggio	no
Con viti	sì
Coperchi	senza
Diametro	61 mm
Dimensione	Ø60xH50x114
Distanza viti interruttori	60 mm
Entrata dal lato posteriore	sì
Ermetico	no
Fissaggio degli apparecchi	Viti
Fissaggio del coperchio	Viti
Forma	rettangolare
Grado di protezione	IP30
Impronta CO₂ (GWP) dalla culla al cancello	0,24 kg CO₂e / 1 Pezzo

Ingressi combinati Ø 20 / 25 mm	10
Larghezza	76 mm
Lunghezza	114 mm
Materiale	Polipropilene
Numero di entrate cavi	16
Passatubi Ø 20 mm	2
per diametro tubo	20/25 mm
Priva di alogeni	sì
Resistente agli urti	sì
Sezione nominale max.	2,5 mm²
Sezione nominale min.	1,5 mm²
tagliafiamma	secondo VDE 0471/IEC 60695-2-11, temperatura di prova 650 °C
Tensione di dimensionamento	400 V
Tipo di entrata cavi_	Cavi NYM, linee dati e tubi ondulati
Tipo di passaggio nell'alloggiamento	Apertura preforata

Tutti i tipi

Tutti i tipi

Tipo	Altezza	Diametro	per diametro tubo	Numero di entrate cavi	N. art.	Quantità	Conf.
UE 46	50 mm	61 mm	20/25 mm	16	2003725	Pezzo	10 Pezzo

Accessori

Accessori di montaggio

Prodotti	Tipo	N. art.	Quantità	Conf.
Anello di rasamento intonaco UP 12 mm, scatola di derivazione da incasso	ZU 12-PR	2003742	Pezzo	25 Pezzo
Anello di compensazione intonaco UP 24 mm, scatola porta apparecchi	ZU 24-PR	2003744	Pezzo	25 Pezzo
Coperchio segnalazione scatola porta apparecchi UP, semplice	ZU 60-SD	2003760	Pezzo	50 Pezzo
