Scatola di derivazione T 60, con passacavo 100x100x48 | 7 | IP66 | nero grafite; RAL 9011

Scatola di derivazione T 60, con passacavo

N. art. 2007466 | EAN 4012197353780

N. art. / Tipo

Dimensioni interne luci	100x100x48 mm

Numero di entrate cavi	7

Grado di protezione	IP66

Colore

Descrizione prodotto

Descrizione prodotto

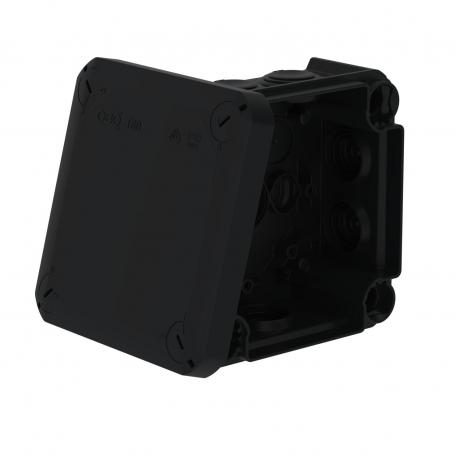

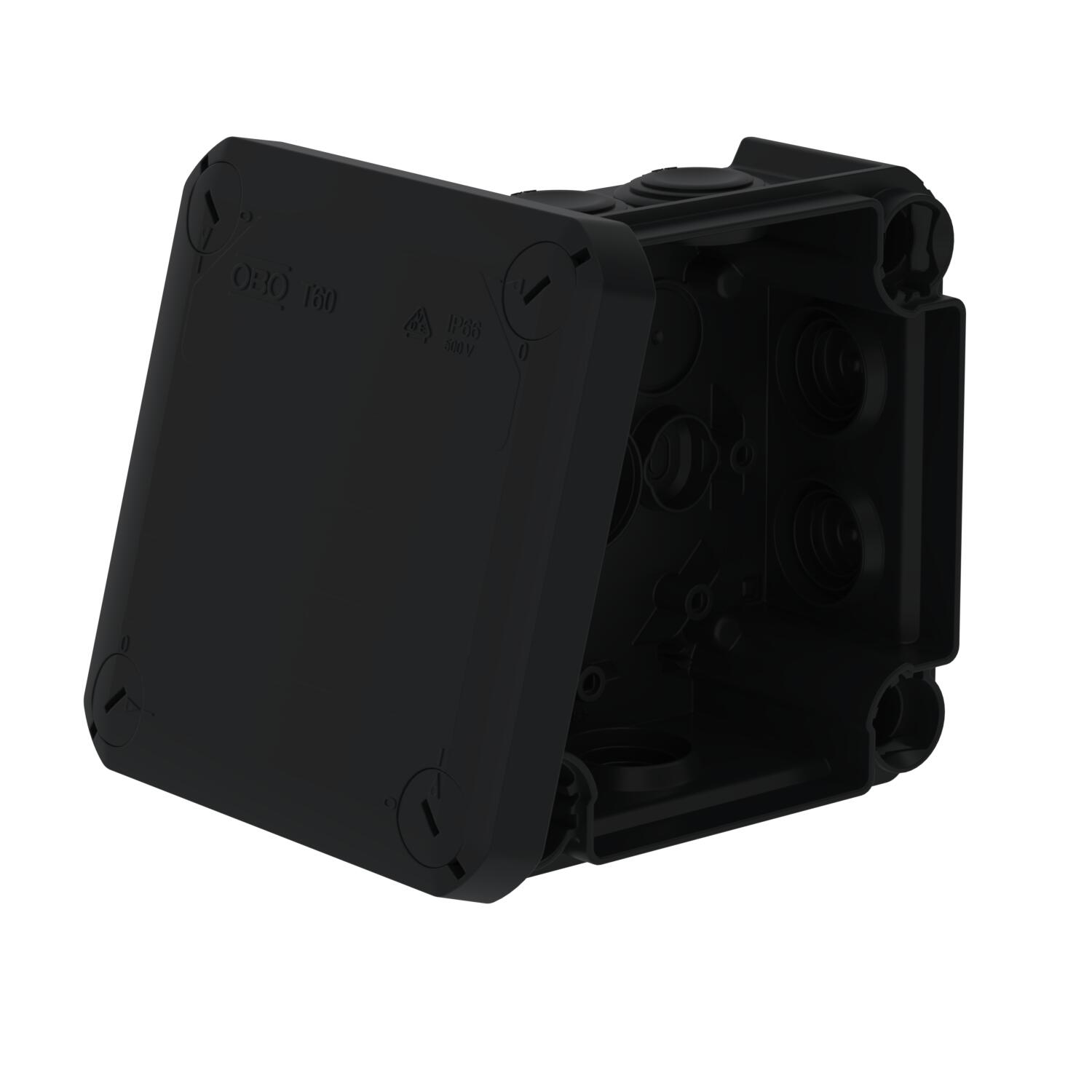

Scatola di derivazione per il collegamento di cavi e linee in ambienti interni e ambienti esterni protetti. Forma quadrata con tenute ad innesto sui lati e inserti di deviazione nel pavimento. Adatta per il montaggio su pareti e soffitti e il montaggio su piastre di montaggio. Con la possibilità di fissaggio interno e montaggio tramite cupole angolari. Coperchio con chiusura rapida, piombabile. Costruito con materiali privi di alogeni e resistenti ai raggi UV.
Scatola di derivazione a norma DIN EN 60670. Ignifugo secondo DIN EN 60695-2-11, temperatura di prova 650 °C. Resistenza all'impatto IK07 a norma DIN EN 50102.

Dati tecnici

Misure

Altezza	57 mm
Colore	nero grafite; RAL 9011
Con coperchio	sì
Con schermatura	no
Coperchi	non trasparente
Coperchio trasparente	no

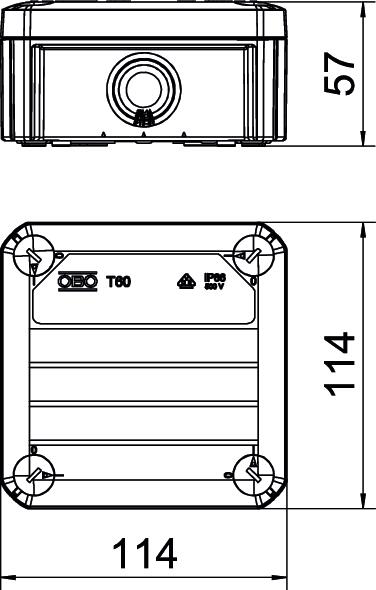

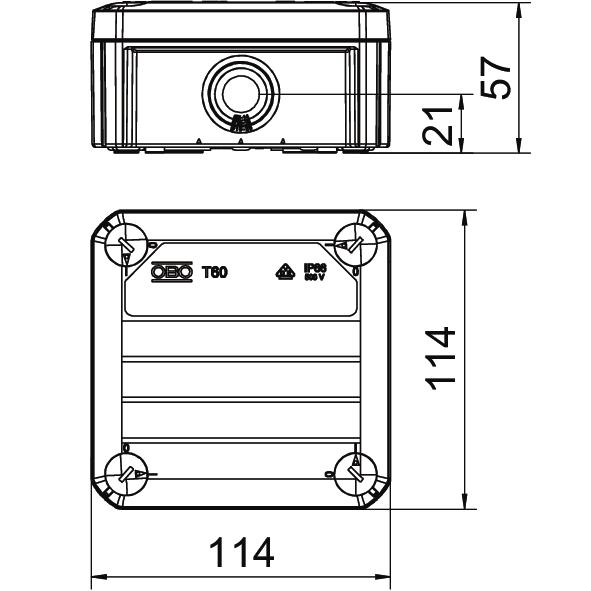

Dimensione	114x114x57
Dimensioni interne luci	100x100x48 mm
Entrata dal lato posteriore	sì
Entrate cavi	7 x M25
Fissaggio del coperchio	avvitato
Forma	quadrato
Grado di protezione	IP66
Grado di protezione IK-Code	IK07
Larghezza	114 mm
Lunghezza	114 mm
Mantenimento funzionale	senza
Materiale	Polipropilene
Modalità di montaggio	Montaggio a soffitto / parete

Modello EEx	no
Numero di entrate cavi	7
per zone con gas esplosivi	senza
per zone con polveri esplosive	senza
Per zone esplosive	senza
Piombabile	sì
Priva di alogeni	sì
Range di temperatura di esercizio max	60 °C
Range di temperatura di esercizio min.	-5 °C
Resistente agli agenti atmosferici	no
Rinforzato con fibre di vetro	no
Seriabile	sì
Sezione nominale min.	6 mm²
tagliafiamma	secondo VDE 0471/DIN 695 parte 2-1, temperatura di prova 650 °C
Tensione nominale	500 V
Tensione nominale di isolamento Ui	500 V
Tipo di entrata cavi	Cavo
Tipo di entrata cavi	Tenuta a innesto
Tipo di passaggio nell'alloggiamento	Membrana a livelli sezionabile

Tutti i tipi

Tutti i tipi

Tipo	Dimensioni interne luci	Numero di entrate cavi	Grado di protezione	Colore	N. art.	Quantità	Conf.
T 60	100x100x48 mm	7	IP66	grigio chiaro; RAL 7035	2007061	Pezzo	5 Pezzo
T 60 RW	100x100x48 mm	7	IP66	bianco; RAL 9010	2007525	Pezzo	5 Pezzo
T 60 RO-LGR	100x100x48 mm	7	IP66	grigio / rosso	2007638	Pezzo	5 Pezzo
T 60 SW	100x100x48 mm	7	IP66	nero grafite; RAL 9011	2007466	Pezzo	5 Pezzo
