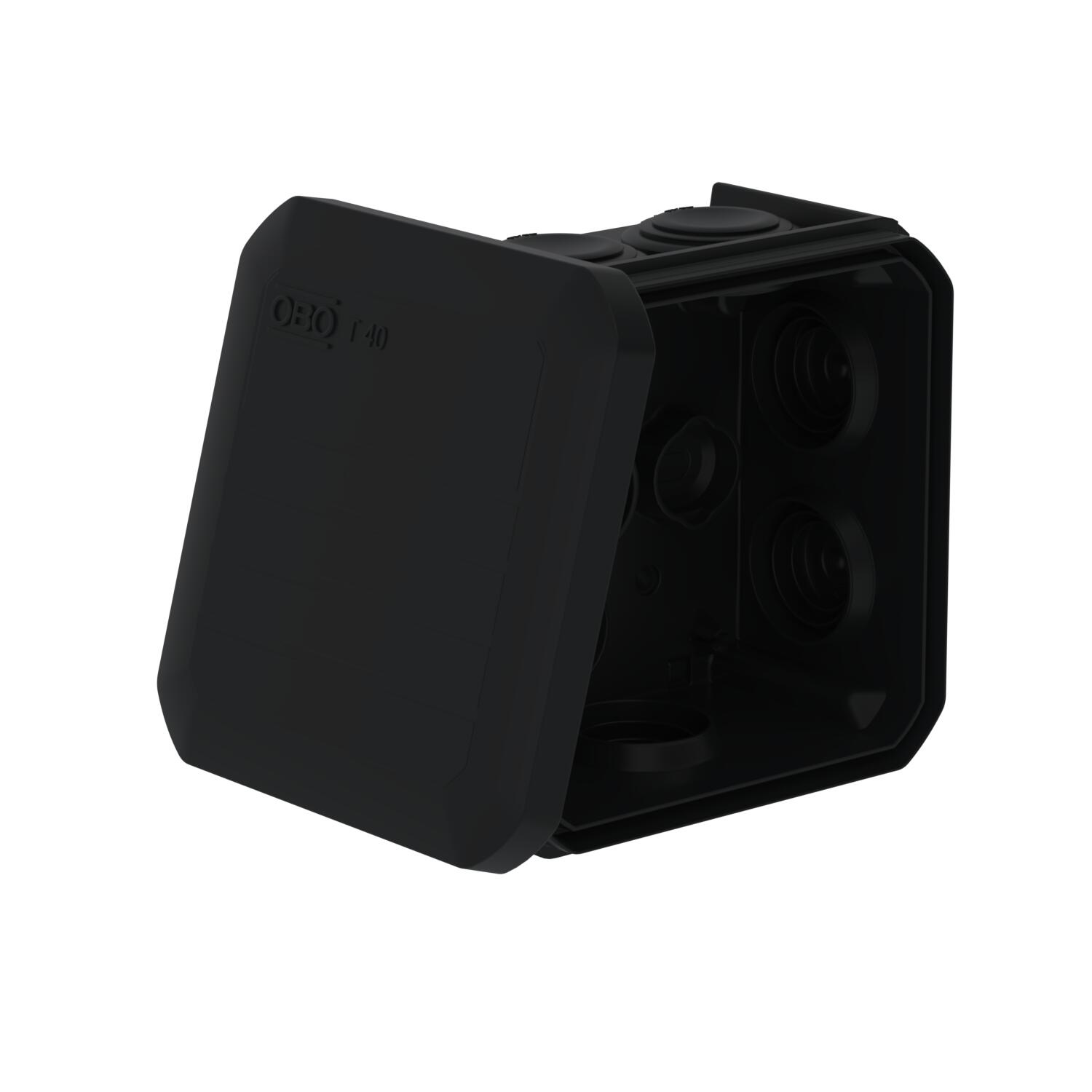

Scatola di derivazione T 40, con passacavo
N. art. 2007464 | EAN 4012197354565
- Descrizione prodotto
-
Descrizione prodottoScatola di derivazione per il collegamento di cavi e linee in ambienti interni e ambienti esterni protetti. Forma quadrata con tenute ad innesto sui lati e inserti di deviazione nel pavimento. Adatta per il montaggio su pareti e soffitti e il montaggio su piastre di montaggio. Con la possibilità di fissaggio interno. Con coperchio morsetto fisso. Costruito con materiali privi di alogeni e resistenti ai raggi UV.
Scatola di derivazione a norma DIN EN 60670. Ignifugo secondo DIN EN 60695-2-11, temperatura di prova 650 °C. Resistenza all'impatto IK07 a norma DIN EN 50102.
-
- Dati tecnici
-
Misure

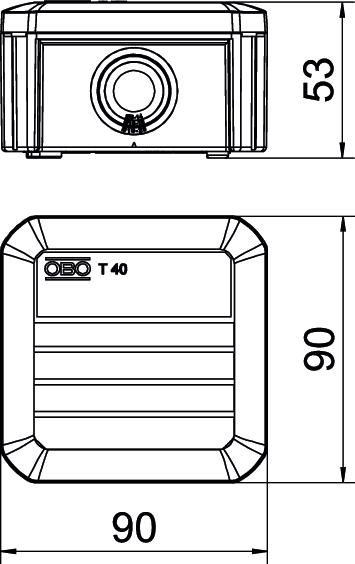

Altezza 52 mm Colore nero grafite; RAL 9011 Con coperchio sì Con schermatura no Coperchi non trasparente Dimensione 90x90x52 Dimensioni interne luci 77x77x46 mm Entrata dal lato posteriore sì Entrate cavi 7 x M25
Fissaggio del coperchio innestato a scatto Forma quadrato Grado di protezione IP56 Grado di protezione IK-Code IK07 Larghezza 90 mm Lunghezza 90 mm Mantenimento funzionale senza Materiale Polipropilene Modalità di montaggio Montaggio a soffitto / parete Modello EEx no Numero di entrate cavi 7 per zone con gas esplosivi senza per zone con polveri esplosive senza Per zone esplosive senza Piombabile no Priva di alogeni sì Range di temperatura di esercizio max 60 °C Range di temperatura di esercizio min. -5 °C Resistente agli agenti atmosferici no Rinforzato con fibre di vetro no Seriabile sì Sezione nominale min. 4 mm² tagliafiamma secondo VDE 0471/DIN 695 parte 2-1, temperatura di prova 650 °C Tensione nominale 500 V Tensione nominale di isolamento Ui 500 V Tipo di entrata cavi Tenuta a innesto Tipo di entrata cavi Cavo Tipo di passaggio nell'alloggiamento Membrana a livelli sezionabile - Tutti i tipi
