Scatola di derivazione per cartongesso HW, doppia, ermetica
N. art. 2003834 | EAN 4012197244842
- Descrizione prodotto
-

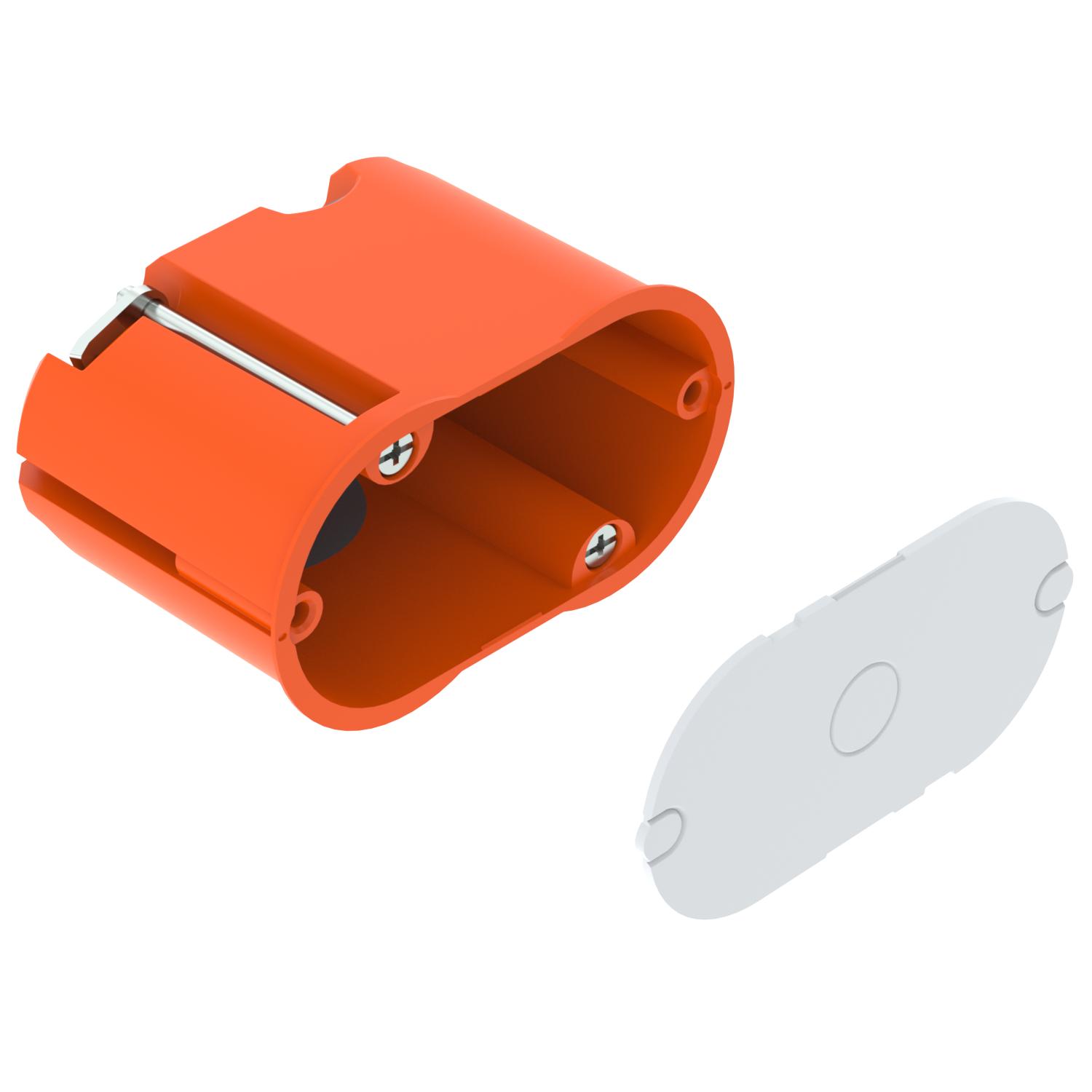

Descrizione prodottoScatola di uscita a parete doppia, ermetica per intercapedini, per il montaggio di luci a parete o altoparlanti. Con coperchio.
• 1 ingresso per cavi NYM 3 x 2,5 mm² o 5 x 1,5 mm²
• 2 ingressi per cavi NYM 3 x 1,5 mm²
• 1 ingresso combinato Ø 20 e 25 mm
Controllato secondo DIN EN 60670-1, DIN EN 60670-22 e DIN 49073-1.
-
- Dati tecnici
-
Dati tecnici

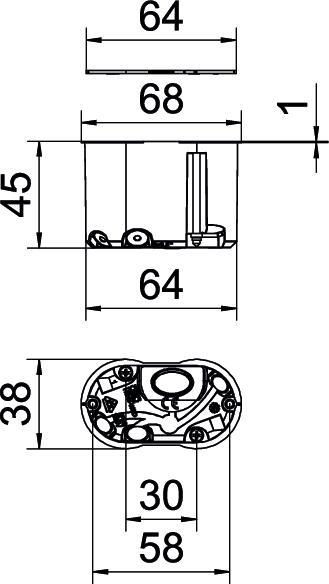

Adatto per piastre di spessore max 40 mm Adatto per piastre di spessore min. 5 mm Altezza 45 mm Colore arancione / grigio Con viti no Coperchi bianco Diametro del foro di fresatura 35 mm Dimensione 68x38x45 Ermetico sì Fissaggio degli apparecchi Viti Fissaggio del coperchio innestato a scatto Forma ovale Grado di protezione IP30 Impronta CO₂ (GWP) dalla culla al cancello 0,08 kg CO₂e / 1 Pezzo Ingressi cavi 3 x 1,5 mm² 2 Ingressi cavi 3 x 2,5 mm² / 5 x 1,5 mm² 1 Ingressi combinati Ø 20 / 25 mm 1 Larghezza 38 mm Lunghezza 68 mm Materiale Polipropilene / elastomero termoplastico Numero di entrate cavi 4 per diametro tubo 20/25 mm Priva di alogeni sì Resistente agli urti sì Sezione nominale max. 1,5 mm² Sezione nominale min. 1,5 mm² tagliafiamma secondo VDE 0471/IEC 60695-2-11, temperatura di prova 850 °C Tensione di dimensionamento 400 V Tipo di entrata cavi_ Linee e tubi NYM Tipo di passaggio nell'alloggiamento Membrana di introduzione - Tutti i tipi
