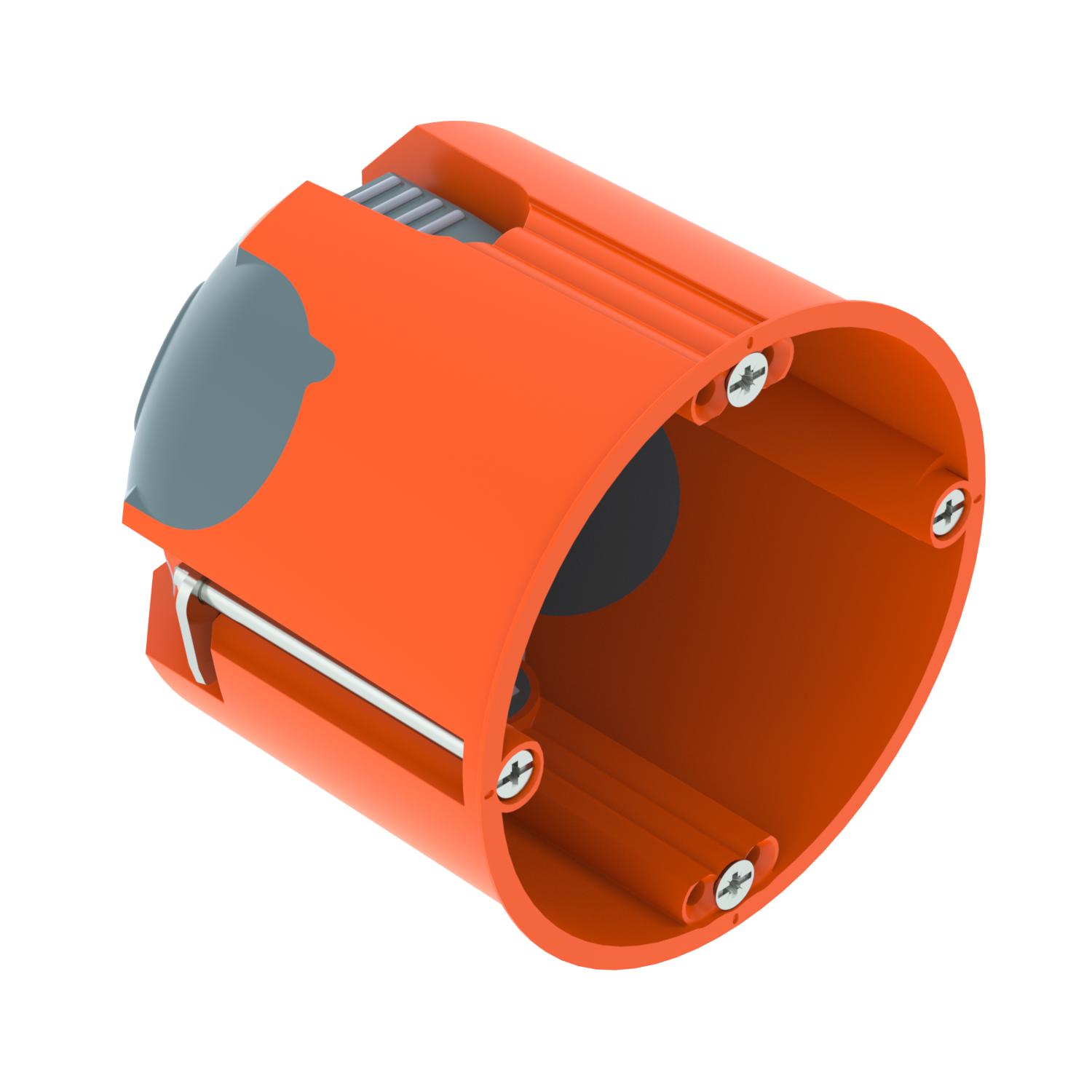

Scatola di derivazione per cartongesso HW 61, ermetica
N. art. 2003808 | EAN 4012196715947
- Descrizione prodotto
-
Descrizione prodottoScatola apparecchi per intercapedini con ingressi a membrana ermetici, per l'impiego in intercapedini con una profondità di installazione di almeno 61 mm e uno spessore pannelli di 5 - 40 mm.
• 2 x 3 tappi coprivite
• Viti apparecchi, linguette di bloccaggio
• 2 ingressi tubi combinati Ø 20 e 25 mm
• 4 ingressi per linee NYM 3 x 1,5 mm
• 2 ingressi per linee NYM 3 x 2,5 mm² o 5 x 1,5 mm²
• 2 ingressi per linee NYM 5 x 2,5 mm² o 7 x 1,5 mm²
• Collegamento ermetico con altre scatole apparecchi tramite manicotto di collegamento tipo ZH 11-V
Accessori forniti: 10 manicotti di collegamento tipo ZH 11-V
Controllato secondo DIN EN 60670-1, DIN EN 60670-22 e DIN 49073-1.
-
- Dati tecnici
-
Dati tecnici

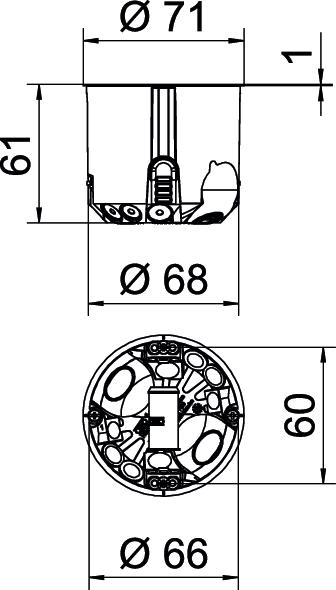

Adatto per piastre di spessore max 40 mm Adatto per piastre di spessore min. 5 mm Altezza 61 mm Colore arancione / grigio Con viti sì Coperchi senza Diametro 68 mm Diametro del foro di fresatura 68 mm Dimensione Ø68mm, H61mm Ermetico sì Fissaggio degli apparecchi Viti Fissaggio del coperchio Viti Forma tondo Grado di protezione IP30 Impronta CO₂ (GWP) dalla culla al cancello 0,116 kg CO₂e / 1 Pezzo Ingressi cavi 3 x 1,5 mm² 4 Ingressi cavi 3 x 2,5 mm² / 5 x 1,5 mm² 2 Ingressi cavi 5 x 2,5 mm² / 7 x 1,5 mm² 2 Manicotto Manicotto di collegamento Materiale Polipropilene / elastomero termoplastico Numero di entrate cavi 10 Numero di inserti 1 per diametro tubo 20/25 mm Priva di alogeni sì Resistente agli urti sì Sezione nominale max. 2,5 mm² Sezione nominale min. 1,5 mm² tagliafiamma secondo VDE 0471/IEC 60695-2-11, temperatura di prova 850 °C Tensione di dimensionamento 400 V Tipo di entrata cavi_ Cavi NYM, linee dati e tubi ondulati Tipo di passaggio nell'alloggiamento Membrana di introduzione - Tutti i tipi
-
Accessori di montaggio
Prodotti Tipo N. art. Quantità Conf.
Anello di compensazione HW
ZH 68-AR 2003840 10 Pezzo
Anello di rasamento intonaco HW 10
ZH 10-AR 2003842 25 Pezzo
Anello di rasamento intonaco HW 20
ZH 20-AR 2003844 25 Pezzo
Manicotto di collegamento HW per scatola di derivazione per cartongesso
ZH 11V 2003846 10 Pezzo
Coperchio interno scatola di derivazione per cartongesso
ZH 60-ID 2003848 25 Pezzo - Download
-
Scheda tecnica HG 61-L / 2003808 , 0.32MB , pdfDichiarazione di conformità UE HG 61-L / 2003808 , 0.18MB , pdfREACH Dichiarazione di conformità HG 61-L / 2003808 , 0.12MB , pdfRoHS Dichiarazione di conformità HG 61-L / 2003808 , 0.12MB , pdfIstruzioni di montaggio Istruzioni di montaggio per scatole per intercapedini HW , 8.26MB , pdf
