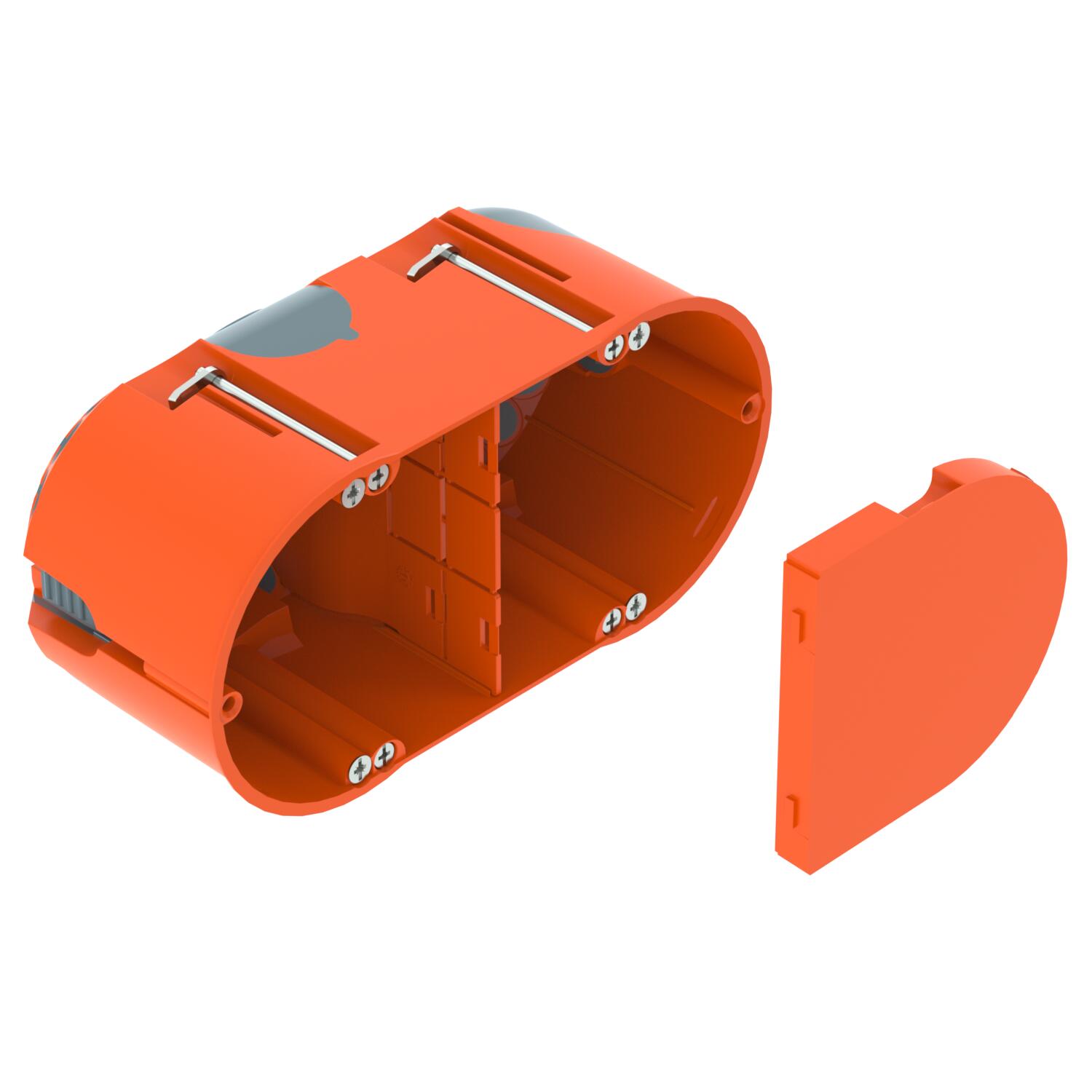

Scatola di derivazione per cartongesso HW 61, ermetica
N. art. 2003826 | EAN 4012196865499
- Descrizione prodotto
-
Descrizione prodottoScatola elettronica per intercapedini con ingressi a membrana, coperchio e parete divisorie, per l'impiego in intercapedini con una profondità di installazione di almeno 61 mm e uno spessore pannelli di 5 - 40 mm.
• 6 tappi coprivite
• Viti per attrezzi, morsetti
• 4 ingressi combinati Ø 20 e 25 mm
• 4 ingressi per cavi NYM 3 x 1,5 mm²
• 2 ingressi per cavi NYM 3 x 2,5 mm² o 5 x 1,5 mm²
• 2 ingressi per cavi NYM 5 x 2,5 mm² o 7 x 1,5 mm²
• Collegamento ermetico ad altre scatole per attrezzi tramite bocchettoni di collegamento tipo ZH 11-V
Controllato secondo DIN EN 60670-1, DIN EN 60670-22 e DIN 49073-1.
-
- Dati tecnici
-
Dati tecnici

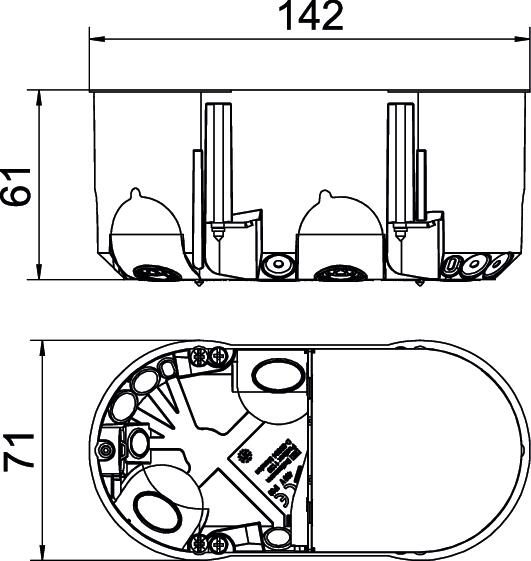

Adatto per piastre di spessore max 40 mm Adatto per piastre di spessore min. 5 mm Altezza 61 mm Colore arancione / grigio Con viti sì Coperchi arancio Diametro del foro di fresatura 68 mm Dimensione 142x71 Distanza viti interruttori 61 mm Ermetico sì Fissaggio degli apparecchi Viti Fissaggio del coperchio innestato a scatto Forma ovale Grado di protezione IP30 Impronta CO₂ (GWP) dalla culla al cancello 0,297 kg CO₂e / 1 Pezzo Ingressi cavi 3 x 1,5 mm² 4 Ingressi cavi 3 x 2,5 mm² / 5 x 1,5 mm² 2 Ingressi cavi 5 x 2,5 mm² / 7 x 1,5 mm² 2 Ingressi cavi per tensioni deboli 2 Ingressi combinati Ø 20 / 25 mm 4 Larghezza 71 mm Lunghezza 142 mm Manicotto Manicotto di collegamento Materiale Polipropilene / elastomero termoplastico Numero di entrate cavi 14 Numero di inserti 2 per diametro tubo 20/25 mm Priva di alogeni sì Resistente agli urti sì Sezione nominale max. 2,5 mm² Sezione nominale min. 1,5 mm² tagliafiamma secondo VDE 0471/IEC 60695-2-11, temperatura di prova 850 °C Tensione di dimensionamento 400 V Tipo di passaggio nell'alloggiamento Membrana di introduzione - Tutti i tipi
- Download
-
Scheda tecnica HE 61-DV-L / 2003826 , 0.26MB , pdfVolantino Hohlwand-Elektronikdose , 0.31MB , pdfDichiarazione di conformità UE HE 61-DV-L / 2003826 , 0.17MB , pdfIstruzioni di montaggio Istruzioni di montaggio per scatole per intercapedini HW , 8.26MB , pdf
