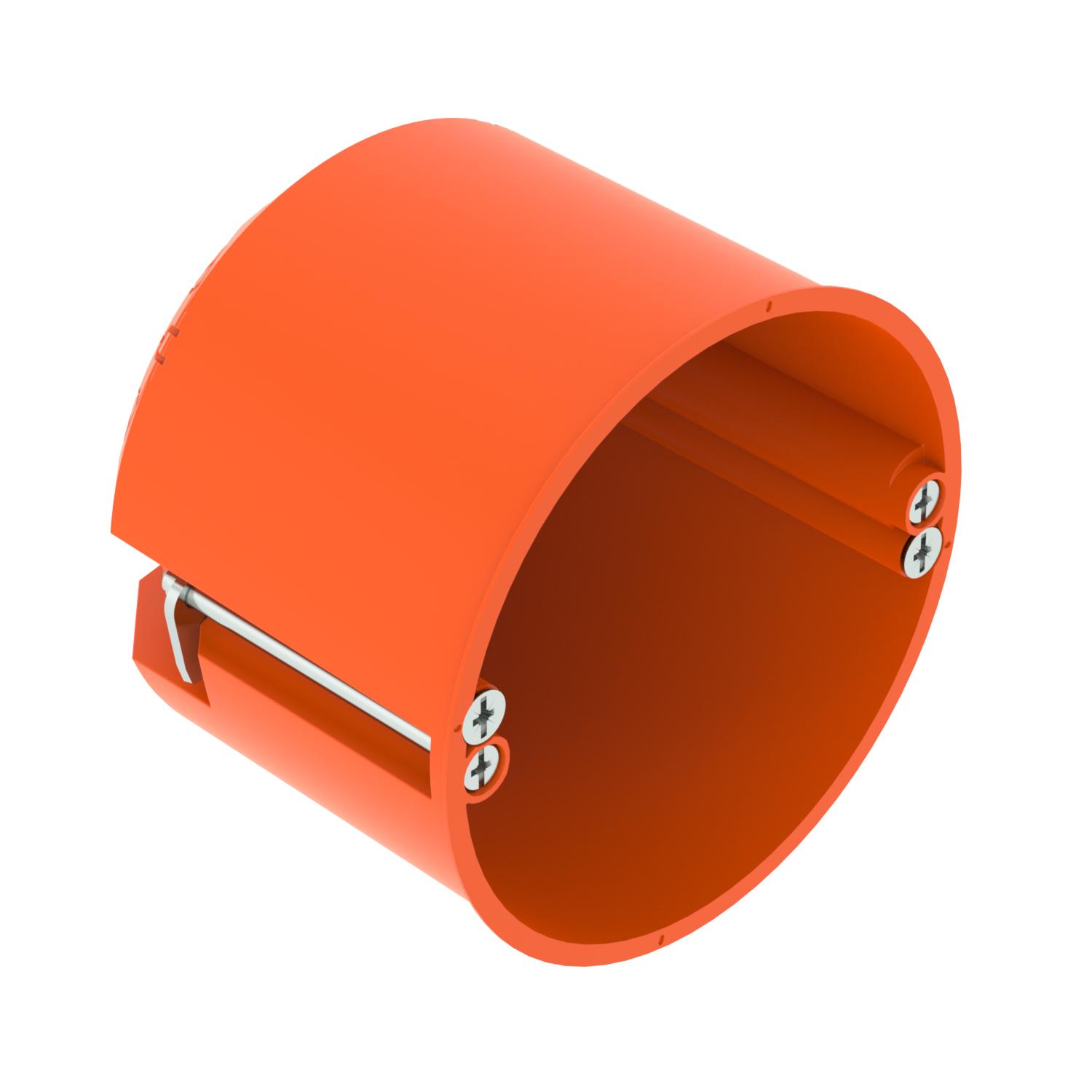

Scatola di derivazione per cartongesso 61, CEE/PERILEX
N. art. 2003818 | EAN 4012196689880
- Descrizione prodotto
-
Descrizione prodottoScatola apparecchi per intercapedini CEE/PERILEX per l'impiego in intercapedini con una profondità di installazione di almeno 61 mm e uno spessore pannelli di 5 - 40 mm.
• 2 coprivite
• Viti per attrezzi, morsetti
• 3 ingressi combinati Ø 20 e 25 mm
• 3 ingressi per cavi NYM 3 x 2,5 mm² o 5 x 1,5 mm²
• 2 ingressi per cavi NYM 5 x 2,5 mm² o 7 x 1,5 mm²
• 1 ingresso per cavi NYM 3 x 1,5 mm²
Controllato secondo DIN EN 60670-1, DIN EN 60670-22 e DIN 49073-1.
-
- Dati tecnici
-
Dati tecnici

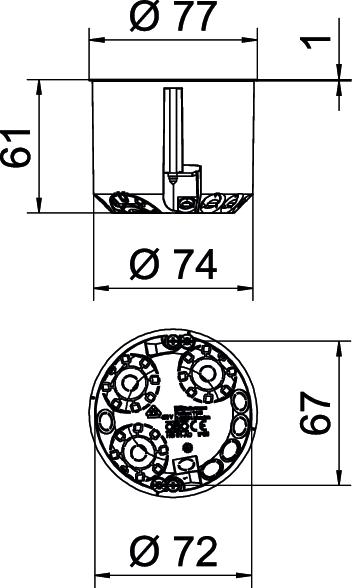

Adatto per piastre di spessore max 40 mm Adatto per piastre di spessore min. 5 mm Altezza 61 mm Colore arancio Con viti sì Coperchi senza Diametro 74 mm Diametro del foro di fresatura 74 mm Dimensione Ø74mm, H61mm Ermetico no Fissaggio degli apparecchi Viti Fissaggio del coperchio Viti Forma tondo Grado di protezione IP30 Impronta CO₂ (GWP) dalla culla al cancello 0,165 kg CO₂e / 1 Pezzo Ingressi cavi 3 x 1,5 mm² 1 Ingressi cavi 3 x 2,5 mm² / 5 x 1,5 mm² 3 Ingressi cavi 5 x 2,5 mm² / 7 x 1,5 mm² 2 Ingressi combinati Ø 20 / 25 mm 3 Manicotto senza Materiale Polipropilene Numero di entrate cavi 9 Numero di inserti 1 per diametro tubo 20/25 mm Priva di alogeni sì Resistente agli urti sì Sezione nominale max. 2,5 mm² Sezione nominale min. 1,5 mm² tagliafiamma secondo VDE 0471/IEC 60695-2-11, temperatura di prova 850 °C Tensione di dimensionamento 400 V Tipo di entrata cavi_ Linee e tubi NYM Tipo di passaggio nell'alloggiamento Apertura preforata - Tutti i tipi
- Download
-
Scheda tecnica HG 61-AD / 2003818 , 0.30MB , pdfDichiarazione di conformità UE HG 61-AD / 2003818 , 0.18MB , pdfIstruzioni di montaggio Istruzioni di montaggio per scatole per intercapedini HW , 8.26MB , pdf
