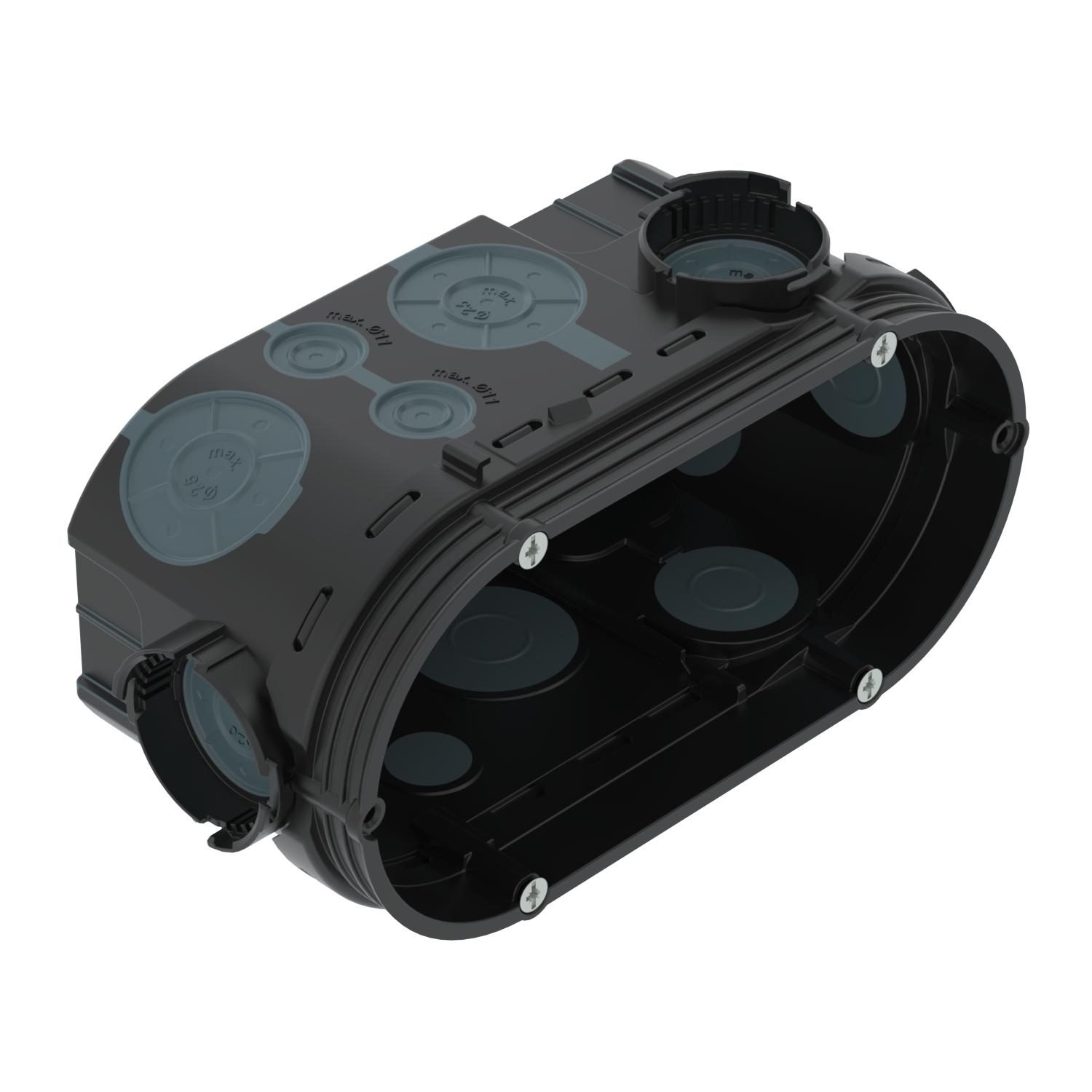

Scatola di derivazione per apparecchi da incasso UP 66, versione doppia, ermetica
N. art. 2003723 | EAN 4012196856558
- Descrizione prodotto
-
Descrizione prodottoScatola per apparecchi da incasso doppia con ingressi a membrana ermetici, per impiego in muratura con profondità di installazione di almeno 67 mm.
• Con 4 attacchi accoppiabili con attacco a baionetta
• 4 ingressi combinati Ø 20 e 25 mm
• 4 ingressi fino a Ø 20 mm
• 14 ingressi fino a Ø 11 mm
• 2 ingressi fino a Ø 20 mm sul fondo
Controllato secondo DIN EN 60670-1, DIN EN 60670-22 e DIN 49073-1.
-
- Dati tecnici
-
Misure

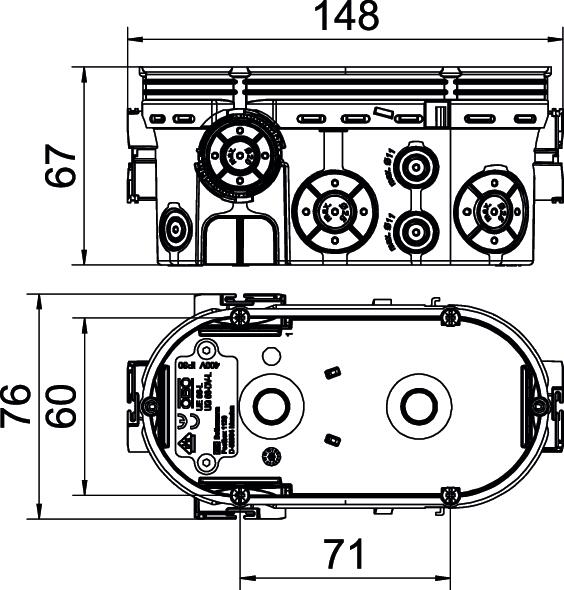

Altezza 67 mm Colore nero / grigio blu Con linguetta di fissaggio no Con viti sì Coperchi senza Dimensione 2x Ø61xH67mm Entrata dal lato posteriore sì Ermetico sì Fissaggio degli apparecchi Viti o graffe a espansione Fissaggio del coperchio Viti Forma ovale Grado di protezione IP30 Impronta CO₂ (GWP) dalla culla al cancello 0,272 kg CO₂e / 1 Pezzo Ingressi combinati Ø 20 / 25 mm 4 Larghezza 68 mm Lunghezza 148 mm Materiale Polipropilene / elastomero termoplastico Numero di entrate cavi 24 Passatubi Ø 20 mm 6 per diametro tubo 20/25 mm Priva di alogeni sì Resistente agli urti sì Sezione nominale max. 2,5 mm² Sezione nominale min. 1,5 mm² tagliafiamma secondo VDE 0471/IEC 60695-2-11, temperatura di prova 650 °C Tensione di dimensionamento 400 V Tipo di entrata cavi_ Cavi NYM, linee dati e tubi ondulati Tipo di passaggio nell'alloggiamento Membrana di introduzione - Tutti i tipi
-
Accessori di montaggio
Prodotti Tipo N. art. Quantità Conf.
Quick-Fix UP
ZU 60-QF 2003740 25 Pezzo
Coperchio di protezione per scatola di derivazione da incasso UP, doppia
ZU 60-SSD 2003762 25 Pezzo - Download
-
