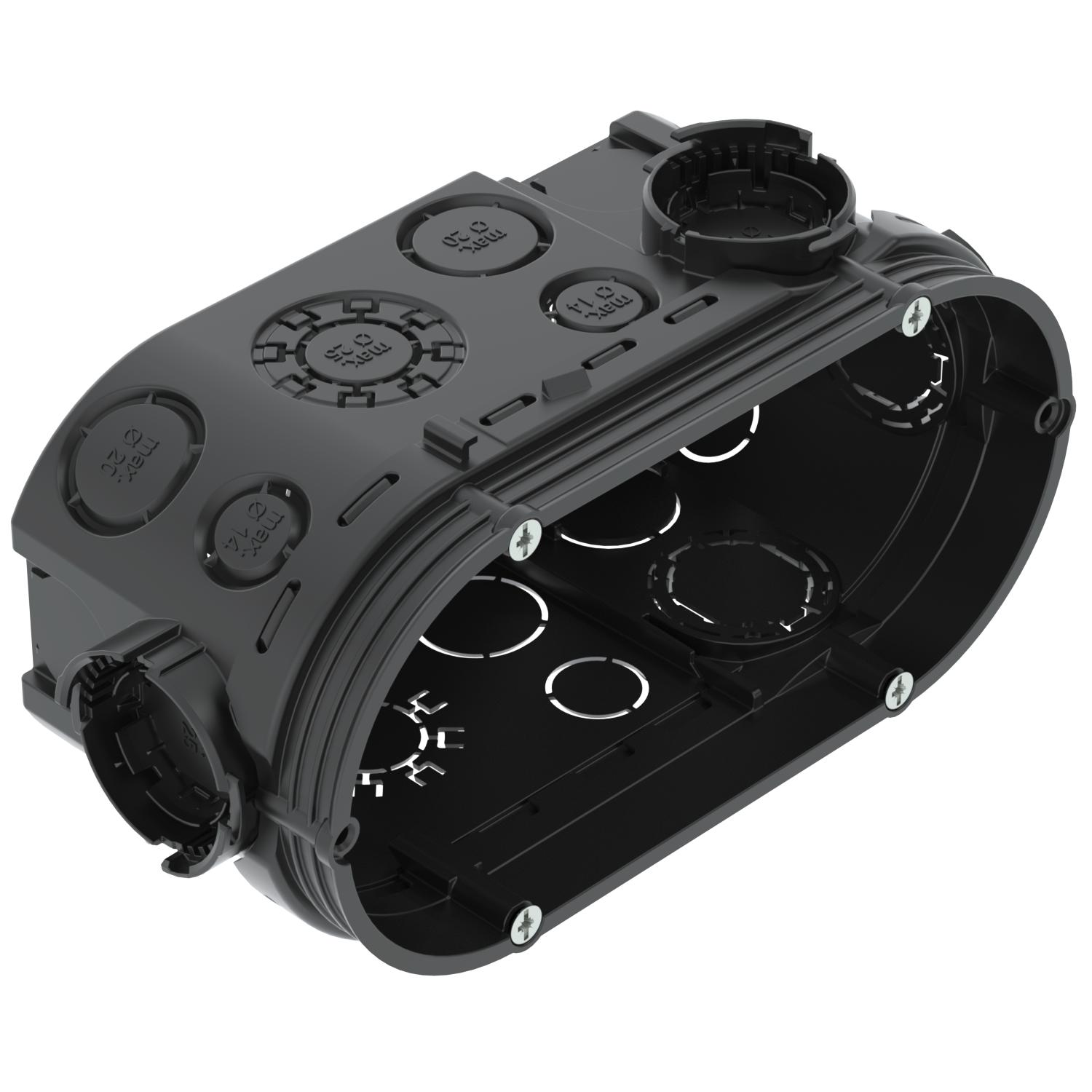

Scatola di derivazione da incasso UP 66, versione doppia
N. art. 2003720 | EAN 4012196959082
- Descrizione prodotto
-
Descrizione prodottoScatola per apparecchi da incasso doppia per impiego in muratura con profondità di installazione di almeno 66 mm.
• Con 4 manicotti di collegamento accoppiabili con chiusura a baionetta
• 6 ingressi tubi combinati Ø 20 e 25 mm
• 8 ingressi fino a Ø 20 mm
• 6 ingressi fino a Ø 14 mm
• 2 ingressi fino a Ø 20 mm nel fondo
Controllato secondo DIN EN 60670-1, DIN EN 60670-22 e DIN 49073-1.
-
- Dati tecnici
-

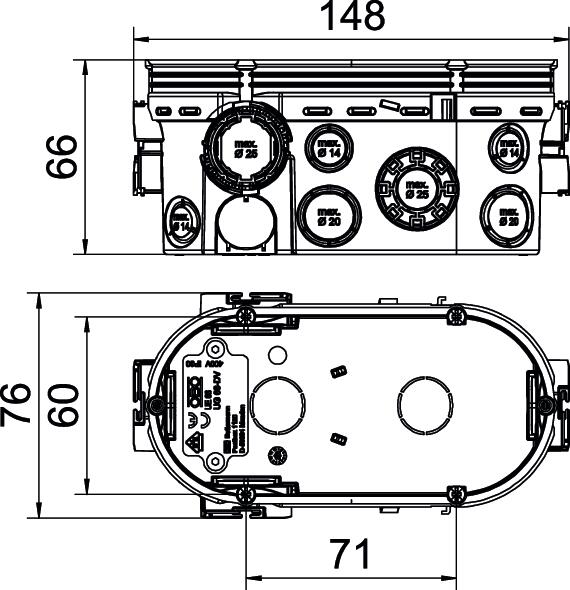

Misure
Altezza 66 mm Colore nero Coperchi senza Dimensione 2x Ø60xH66mm Entrata dal lato posteriore sì Ermetico no Fissaggio degli apparecchi Viti o graffe a espansione Fissaggio del coperchio Viti Forma ovale Grado di protezione IP30 Impronta CO₂ (GWP) dalla culla al cancello 0,3226 kg CO₂e / 1 Pezzo Ingressi combinati Ø 20 / 25 mm 6 Larghezza 60 mm Lunghezza 148 mm Materiale Polipropilene Numero di entrate cavi 22 Passatubi Ø 20 mm 10 per diametro tubo 20/25 mm Priva di alogeni sì Resistente agli urti sì Sezione nominale max. 2,5 mm² Sezione nominale min. 1,5 mm² tagliafiamma secondo VDE 0471/IEC 60695-2-11, temperatura di prova 650 °C Tensione di dimensionamento 400 V Tipo di entrata cavi Cavi NYM, linee dati e tubi ondulati Tipo di passaggio nell'alloggiamento Apertura preforata - Tutti i tipi
