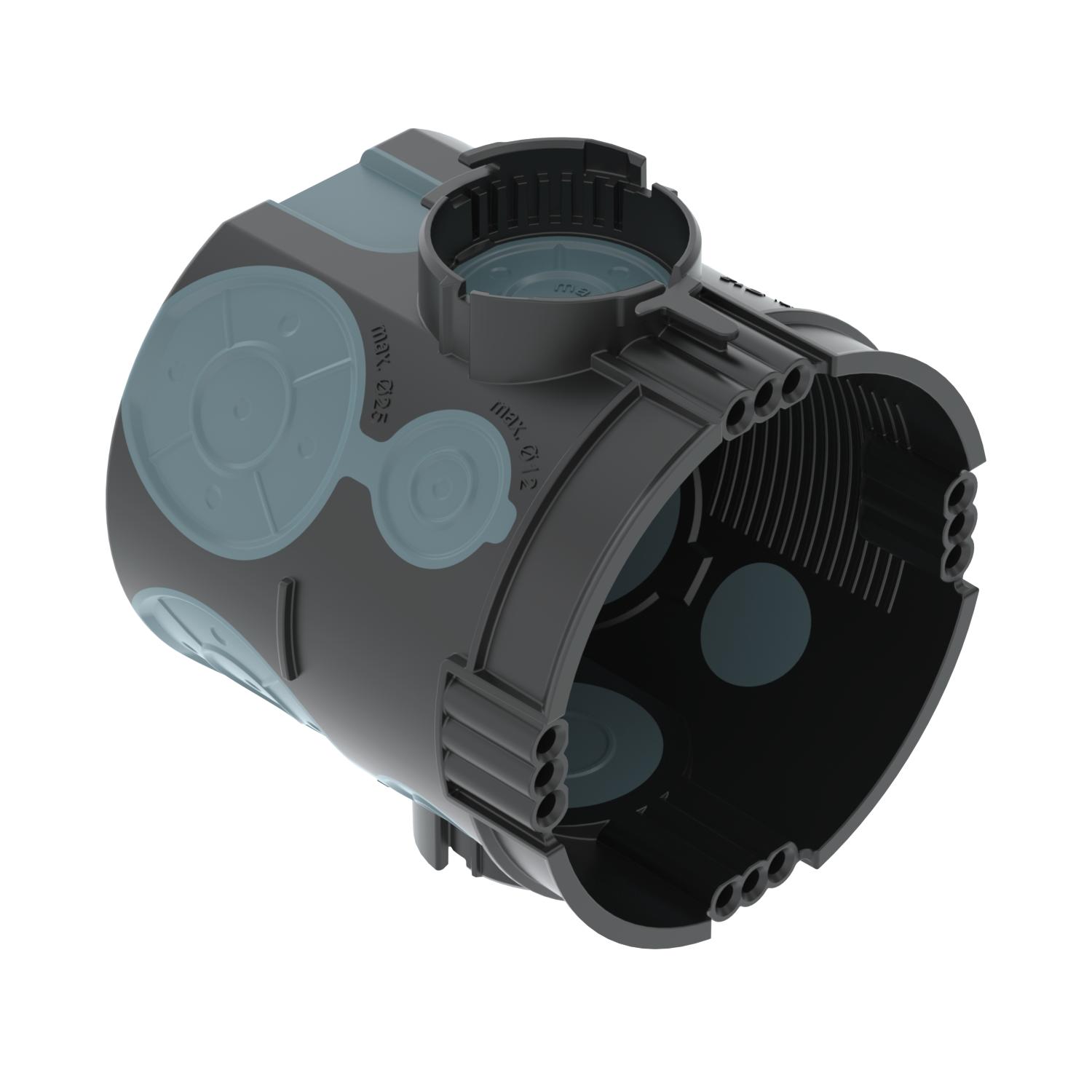

Scatola di derivazione da incasso UP 66, ermetica
N. art. 2003708 | EAN 4012196715909
- Descrizione prodotto
-
Descrizione prodottoScatola per apparecchi da incasso con ingressi a membrana ermetici, per impiego in muratura con profondità di installazione di almeno 66 mm.
• 4 x 3 tappi coprivite
• Manicotto di collegamento accoppiabile su entrambi i lati con chiusura a baionetta
• 4 ingressi tubi combinati Ø 20 e 25 mm
• 2 ingressi fino a Ø 20 mm
• 6 ingressi fino a Ø 12 mm
• 2 ingressi fino a Ø 12 mm nel fondo
Controllato secondo DIN EN 60670-1, DIN EN 60670-22 e DIN 49073-1.
-
- Dati tecnici
-

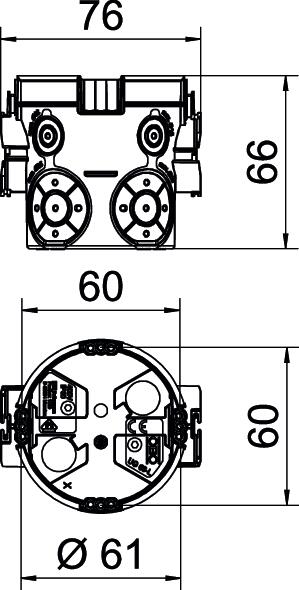

Misure
Altezza 66 mm Colore nero / grigio blu Con linguetta di fissaggio no Con viti no Coperchi senza Diametro 60 mm Dimensione Ø60mm, H66mm Entrata dal lato posteriore sì Ermetico sì Fissaggio degli apparecchi Viti o graffe a espansione Fissaggio del coperchio Viti Forma tondo Grado di protezione IP30 Impronta CO₂ (GWP) dalla culla al cancello 0,126 kg CO₂e / 1 Pezzo Ingressi combinati Ø 20 / 25 mm 4 Materiale Polipropilene / elastomero termoplastico Numero di entrate cavi 14 Passatubi Ø 20 mm 2 per diametro tubo 20/25 mm Priva di alogeni sì Resistente agli urti sì Sezione nominale max. 2,5 mm² Sezione nominale min. 1,5 mm² tagliafiamma secondo VDE 0471/IEC 60695-2-11, temperatura di prova 650 °C Tensione di dimensionamento 400 V Tipo di entrata cavi_ Cavi NYM, linee dati e tubi ondulati Tipo di passaggio nell'alloggiamento Membrana di introduzione - Tutti i tipi
-
Accessori di montaggio
Prodotti Tipo N. art. Quantità Conf.
Quick-Fix UP
ZU 60-QF 2003740 25 Pezzo
Anello di rasamento intonaco UP 12 mm, scatola di derivazione da incasso
ZU 12-PR 2003742 25 Pezzo
Anello di compensazione intonaco UP 24 mm, scatola porta apparecchi
ZU 24-PR 2003744 25 Pezzo
Coperchio segnalazione scatola porta apparecchi UP, semplice
ZU 60-SD 2003760 50 Pezzo
Supporto distanziatore UP
ZU 20-AS 2003746 25 Pezzo - Download
-
Volantino Unterputzdosen , 0.49MB , pdfDichiarazione di conformità UE UG 66-L / 2003708 , 0.17MB , pdfIstruzioni di montaggio Istruzioni di montaggio per scatole sottotraccia , 12.98MB , pdf
