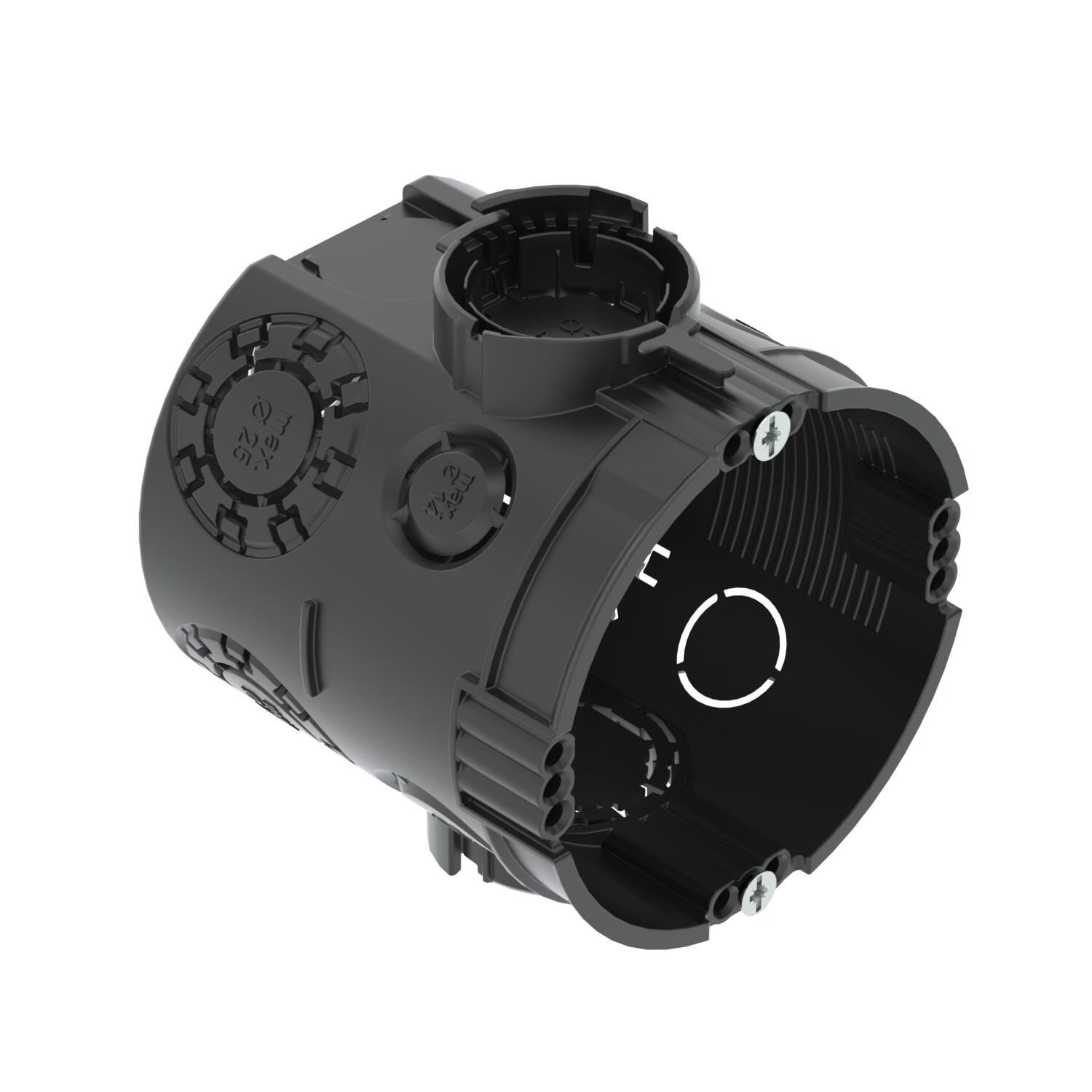

Scatola di derivazione da incasso UP 66, con viti per apparecchi
N. art. 2003703 | EAN 4012196689927
- Descrizione prodotto
-
Descrizione prodottoScatola per apparecchi da incasso per impiego in muratura con profondità di installazione di almeno 66 mm.
• 4 x 3 tappi coprivite
• 2 viti apparecchi premontate
• Manicotto di collegamento accoppiabile su entrambi i lati con chiusura a baionetta
• 6 ingressi tubi combinati Ø 20 e 25 mm
• 4 ingressi fino a Ø 20 mm
• 2 ingressi fino a Ø 14 mm
• 1 ingresso fino a Ø 20 mm nel fondo
Controllato secondo DIN EN 60670-1, DIN EN 60670-22 e DIN 49073-1.
-
- Dati tecnici
-

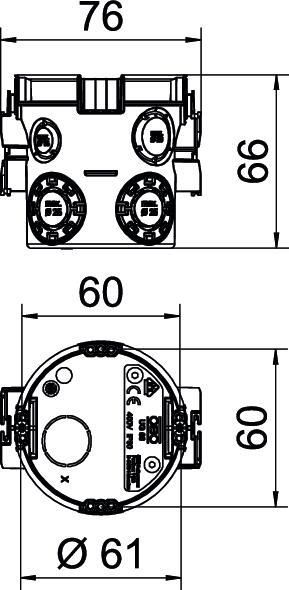

Misure
Altezza 66 mm Colore nero Con linguetta di fissaggio no Con viti sì Coperchi senza Diametro 60 mm Dimensione Ø60mm, H66mm Entrata dal lato posteriore sì Ermetico no Fissaggio degli apparecchi Viti o graffe a espansione Fissaggio del coperchio Viti Forma tondo Grado di protezione IP30 Impronta CO₂ (GWP) dalla culla al cancello 0,091 kg CO₂e / 1 Pezzo Ingressi combinati Ø 20 / 25 mm 6 Materiale Polipropilene Numero di entrate cavi 13 Passatubi Ø 20 mm 3 per diametro tubo 20/25 mm Priva di alogeni sì Resistente agli urti sì Sezione nominale max. 2,5 mm² Sezione nominale min. 1,5 mm² tagliafiamma secondo VDE 0471/IEC 60695-2-11, temperatura di prova 650 °C Tensione di dimensionamento 400 V Tipo di entrata cavi_ Cavi NYM, linee dati e tubi ondulati Tipo di passaggio nell'alloggiamento Apertura preforata - Tutti i tipi
-
Accessori di montaggio
Prodotti Tipo N. art. Quantità Conf.
Quick-Fix UP
ZU 60-QF 2003740 25 Pezzo
Anello di rasamento intonaco UP 12 mm, scatola di derivazione da incasso
ZU 12-PR 2003742 25 Pezzo
Anello di compensazione intonaco UP 24 mm, scatola porta apparecchi
ZU 24-PR 2003744 25 Pezzo
Coperchio segnalazione scatola porta apparecchi UP, semplice
ZU 60-SD 2003760 50 Pezzo
Supporto distanziatore UP
ZU 20-AS 2003746 25 Pezzo - Download
-
