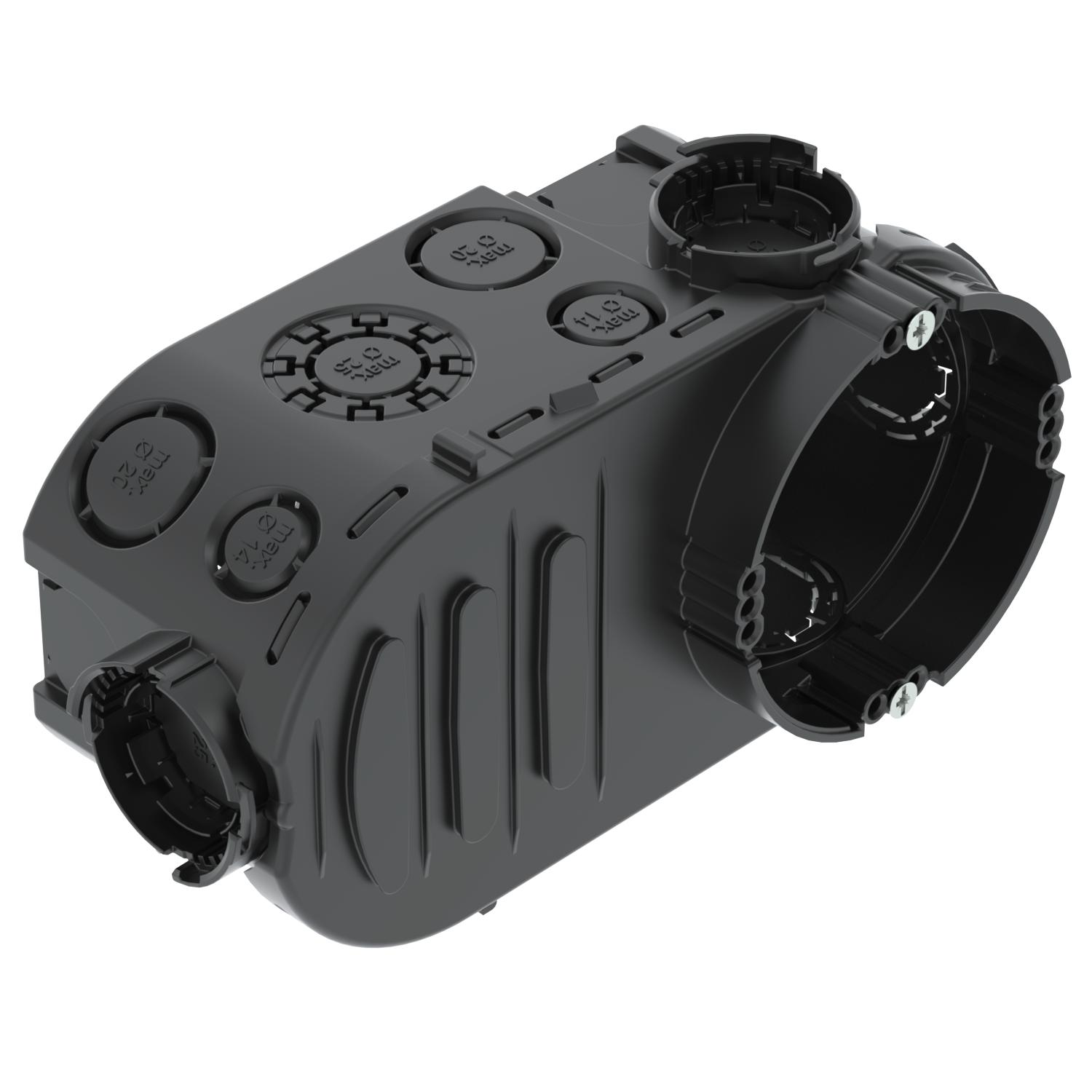

Scatola di derivazione da incasso UP 66, con alette di fissaggio laterali 66 | 60 | 20/25 mm | 22

Scatola di derivazione da incasso UP 66, con alette di fissaggio laterali

N. art. 2003726 | EAN 4012196856565

N. art. / Tipo	2003726 / UE 66

Altezza	66 mm

Diametro	60 mm

per diametro tubo	20/25 mm

Numero di entrate cavi	22

Descrizione prodotto

Descrizione prodotto

Scatola elettronica da incasso con vano morsetti supplementare, per impiego in muratura con profondità di installazione di almeno 66 mm.

• con 4 bocchettoni di collegamento accoppiabili a baionetta
• 6 ingressi combinati Ø 20 e 25 mm
• 8 ingressi fino a Ø 20 mm
• 6 ingressi fino a Ø 14 mm
• 2 ingressi fino a Ø 20 mm sul fondo
• Parete divisoria per diverse tensioni, con aperture di rottura
• 4 x 3 tappo coprivite
Controllato secondo DIN EN 60670-1, DIN EN 60670-22 e DIN 49073-1.

Dati tecnici

Misure

Altezza	66 mm
Colore	nero
Con linguetta di fissaggio	no
Con viti	sì
Coperchi	senza
Diametro	60 mm

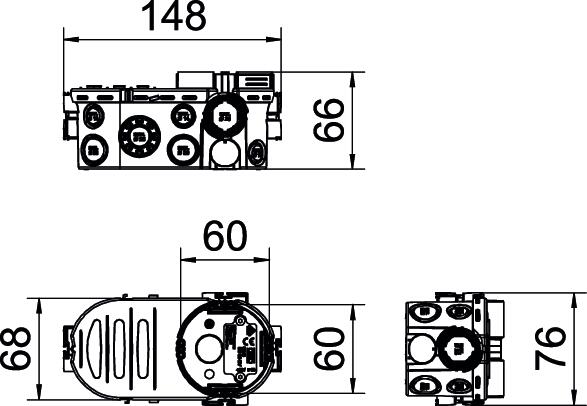

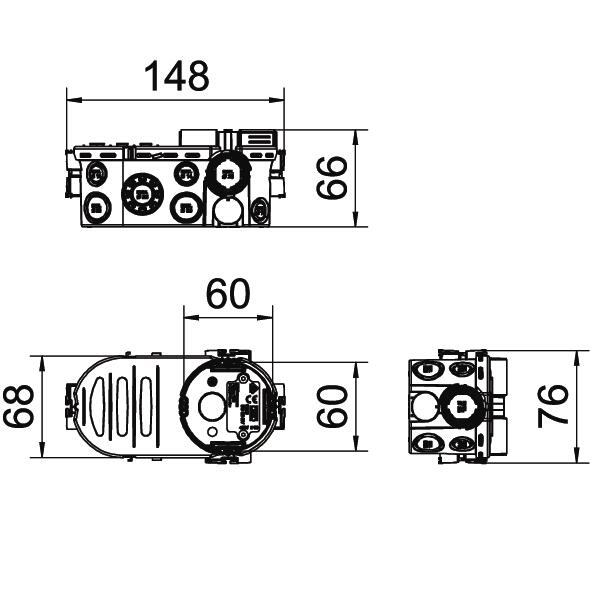

Dimensione	Ø60xH66x148
Entrata dal lato posteriore	sì
Ermetico	no
Fissaggio degli apparecchi	Viti
Fissaggio del coperchio	Viti
Forma	ovale
Grado di protezione	IP30
Impronta CO₂ (GWP) dalla culla al cancello	0,361 kg CO₂e / 1 Pezzo
Ingressi combinati Ø 20 / 25 mm	6

Larghezza	76 mm
Lunghezza	148 mm
Materiale	Polipropilene
Max. Sezione conduttore	2,5 mm²
Numero di entrate cavi	22
Passatubi Ø 20 mm	10
per diametro tubo	20/25 mm
Priva di alogeni	sì
Resistente agli urti	sì
Sezione nominale max.	2,5 mm²
Sezione nominale min.	1,5 mm²
tagliafiamma	secondo VDE 0471/IEC 60695-2-11, temperatura di prova 650 °C
Tensione di dimensionamento	400 V
Tipo di entrata cavi_	Cavi NYM, linee dati e tubi ondulati
Tipo di passaggio nell'alloggiamento	Apertura preforata

Tutti i tipi

Tutti i tipi

Tipo	Altezza	Diametro	per diametro tubo	Numero di entrate cavi	N. art.	Quantità	Conf.
UE 66	66 mm	60 mm	20/25 mm	22	2003726	Pezzo	10 Pezzo

Accessori

Accessori di montaggio

Prodotti	Tipo	N. art.	Quantità	Conf.
Quick-Fix UP	ZU 60-QF	2003740	Pezzo	25 Pezzo
Anello di rasamento intonaco UP 12 mm, scatola di derivazione da incasso	ZU 12-PR	2003742	Pezzo	25 Pezzo
Anello di compensazione intonaco UP 24 mm, scatola porta apparecchi	ZU 24-PR	2003744	Pezzo	25 Pezzo
Coperchio segnalazione scatola porta apparecchi UP, semplice	ZU 60-SD	2003760	Pezzo	50 Pezzo
