Scatola di derivazione da incasso UP 46 46 | 60 | 20/25 mm | 7

Scatola di derivazione da incasso UP 46

N. art. 2003700 | EAN 4012196689897

N. art. / Tipo	2003700 / UG 46

Altezza	46 mm

Diametro	60 mm

per diametro tubo	20/25 mm

Numero di entrate cavi	7

Descrizione prodotto

Descrizione prodotto

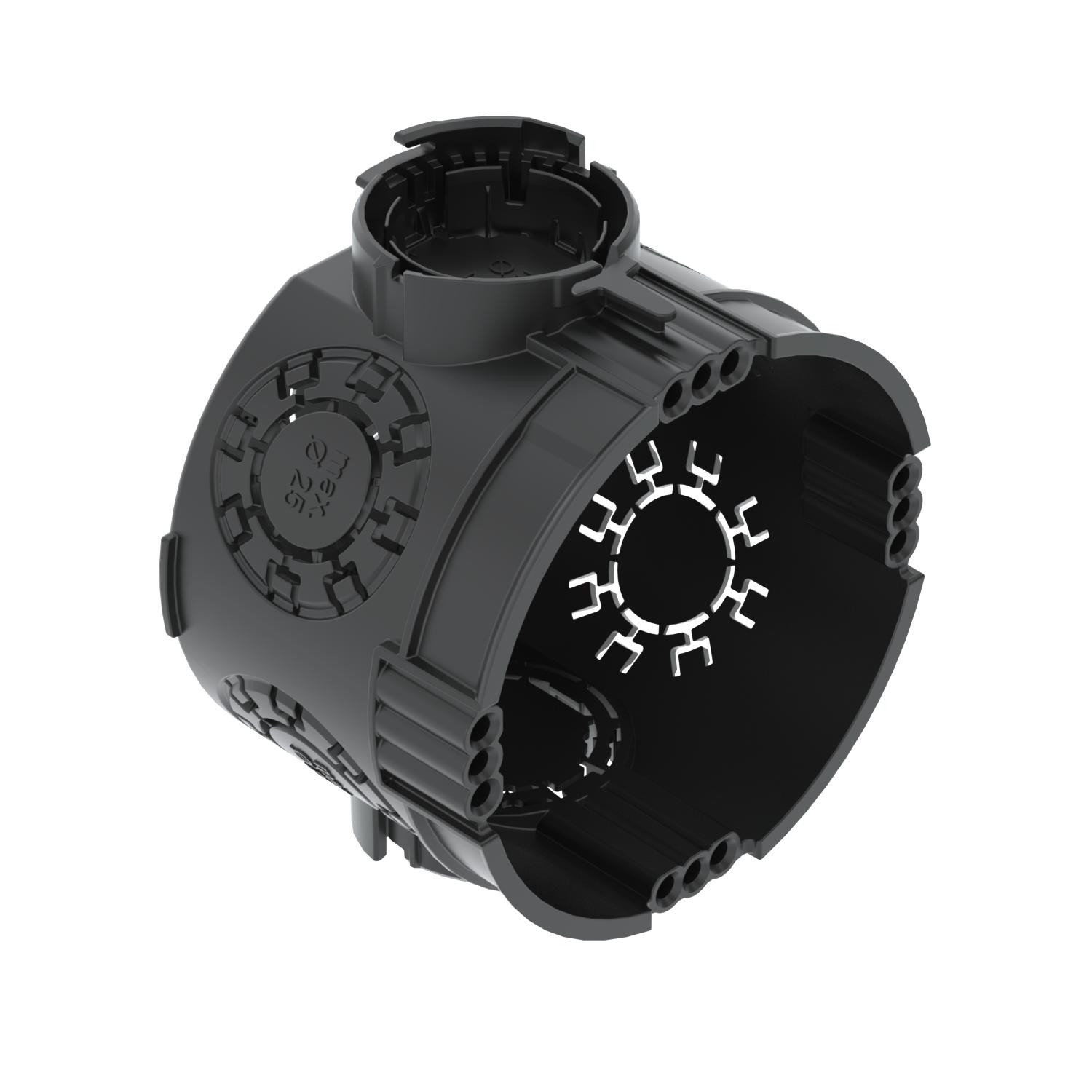

Scatola per apparecchi da incasso per impiego in muratura con profondità di installazione di almeno 46 mm.

• 4 x 3 tappi coprivite
• Bocchettone di collegamento accoppiabile su entrambi i lati con chiusura a baionetta
• 6 ingressi combinati Ø 20 e 25 mm
• 1 ingresso fino a Ø 20 mm sul fondo
Controllato secondo DIN EN 60670-1, DIN EN 60670-22 e DIN 49073-1.

Dati tecnici

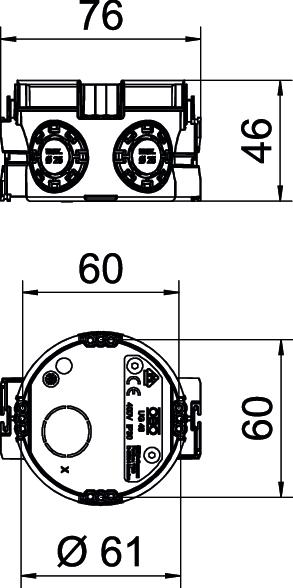

Misure

Altezza	46 mm
Colore	nero
Con linguetta di fissaggio	no
Con viti	no
Coperchi	senza
Diametro	60 mm
Dimensione	Ø60mm, H46mm
Entrata dal lato posteriore	sì
equipaggiamento	senza
Ermetico	no
Fissaggio degli apparecchi	Viti o graffe a espansione
Forma	tondo
Grado di protezione	IP30
Impronta CO₂ (GWP) dalla culla al cancello	0,074 kg CO₂e / 1 Pezzo

Ingressi combinati Ø 20 / 25 mm	6
Materiale	Polipropilene
Numero di entrate cavi	7
Passatubi Ø 20 mm	1
per diametro tubo	20/25 mm
Priva di alogeni	sì
Resistente agli urti	sì
Sezione nominale max.	2,5 mm²
Sezione nominale min.	1,5 mm²
tagliafiamma	secondo VDE 0471/IEC 60695-2-11, temperatura di prova 650 °C
Tensione di dimensionamento	400 V
Tipo di entrata cavi_	Cavi NYM, linee dati e tubi ondulati
Tipo di passaggio nell'alloggiamento	Apertura preforata

Tutti i tipi

Tutti i tipi

Tipo	Altezza	Diametro	per diametro tubo	Numero di entrate cavi	N. art.	Quantità	Conf.
UG 46	46 mm	60 mm	20/25 mm	7	2003700	Pezzo	25 Pezzo

Accessori

Accessori di montaggio

Prodotti	Tipo	N. art.	Quantità	Conf.
Quick-Fix UP	ZU 60-QF	2003740	Pezzo	25 Pezzo
Anello di rasamento intonaco UP 12 mm, scatola di derivazione da incasso	ZU 12-PR	2003742	Pezzo	25 Pezzo
Anello di compensazione intonaco UP 24 mm, scatola porta apparecchi	ZU 24-PR	2003744	Pezzo	25 Pezzo
Coperchio segnalazione scatola porta apparecchi UP, semplice	ZU 60-SD	2003760	Pezzo	50 Pezzo

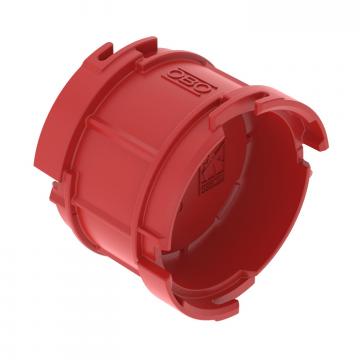

Supporto distanziatore UP	ZU 20-AS	2003746	Pezzo	25 Pezzo
