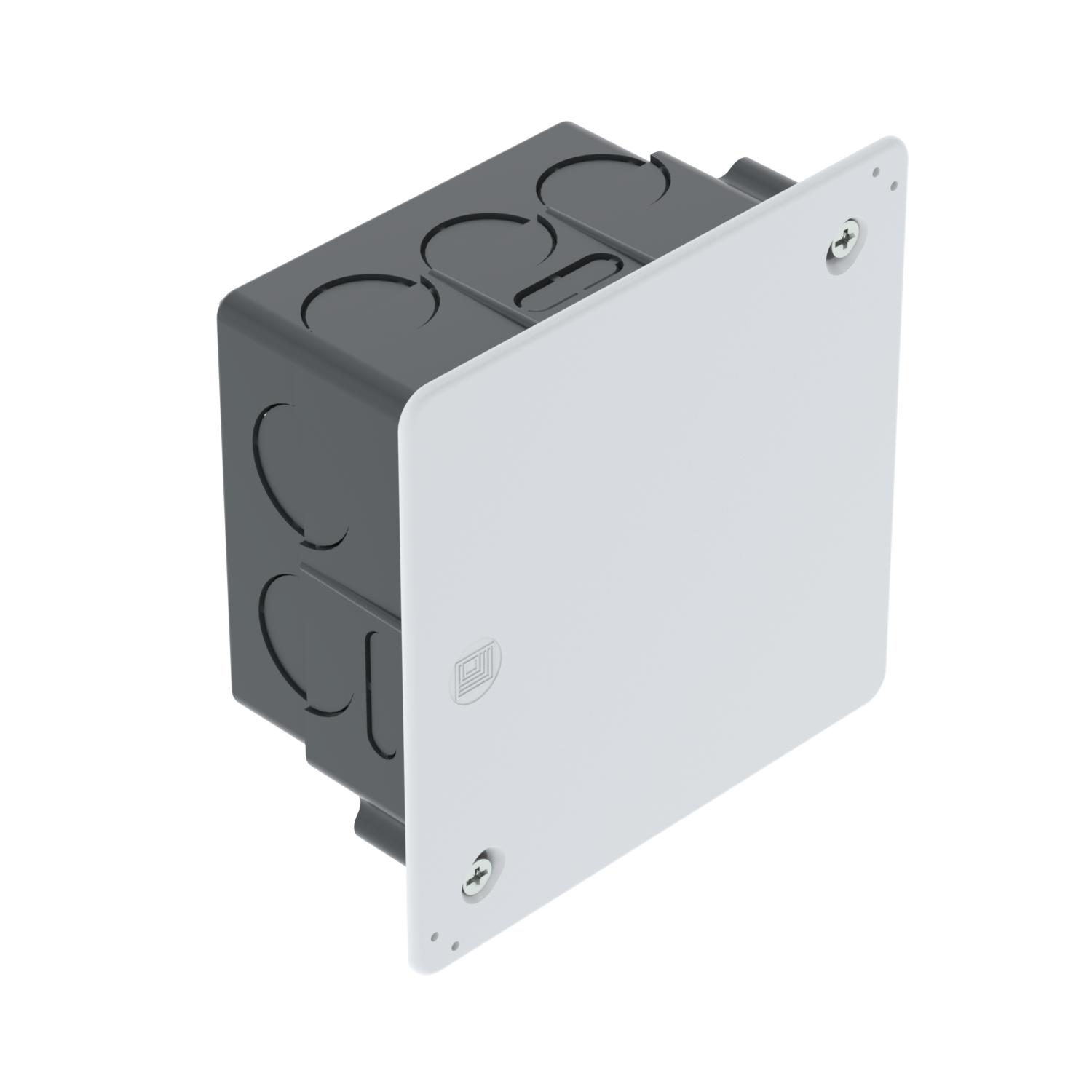

Scatola di derivazione da incasso 80
N. art. 2003112 | EAN 4012195020479
- Descrizione prodotto
-
Descrizione prodottoScatola di derivazione da incasso per il bloccaggio di morsetti, impiego in muratura con profondità di installazione di almeno 45 mm. Con coperchio e viti del coperchio (15 mm). Bordo piano del coperchio, superficie del coperchio ruvida.
• 6 ingressi laterali Ø 19 mm
• 4 ingressi laterali Ø 21,5 mm
• 4 ingressi laterali per cavi piatti
• 2 introduzioni Ø 21,5 mm sul fondo
• 2 ingressi per tubi sul fondo
-
- Dati tecnici
-
Misure
Altezza 45 mm Altezza pavimento min. 47 mm Colore nero Con linguetta di fissaggio no Con schermatura no Con viti no Coperchi non trasparente Dimensione H 45 mm Dimensione 80x80x45 Dimensione A 102 mm Dimensione B 97 mm Dimensione L 85 mm Entrata dal lato posteriore no Entrate cavi 18
equipaggiamento senza Ermetico no Fissaggio del coperchio avvitato Forma quadrato Grado di protezione IP20 Impronta CO₂ (GWP) dalla culla al cancello 0,1645 kg CO₂e / 1 Pezzo Larghezza 80 mm Lunghezza 80 mm Manicotto senza Mantenimento funzionale senza Materiale Polistirolo Numero di entrate cavi 18 per diametro tubo 16/19 mm Piombabile no Priva di alogeni no Resistente agli urti sì Sezione nominale min. 4 mm² tagliafiamma secondo VDE 0471/DIN 695 parte 2-1, temperatura di prova 650 °C Tensione di dimensionamento 400 V Tipo di entrata cavi Cavi NYM, linee dati e tubi ondulati Tipo di passaggio nell'alloggiamento Goffratura - Tutti i tipi
