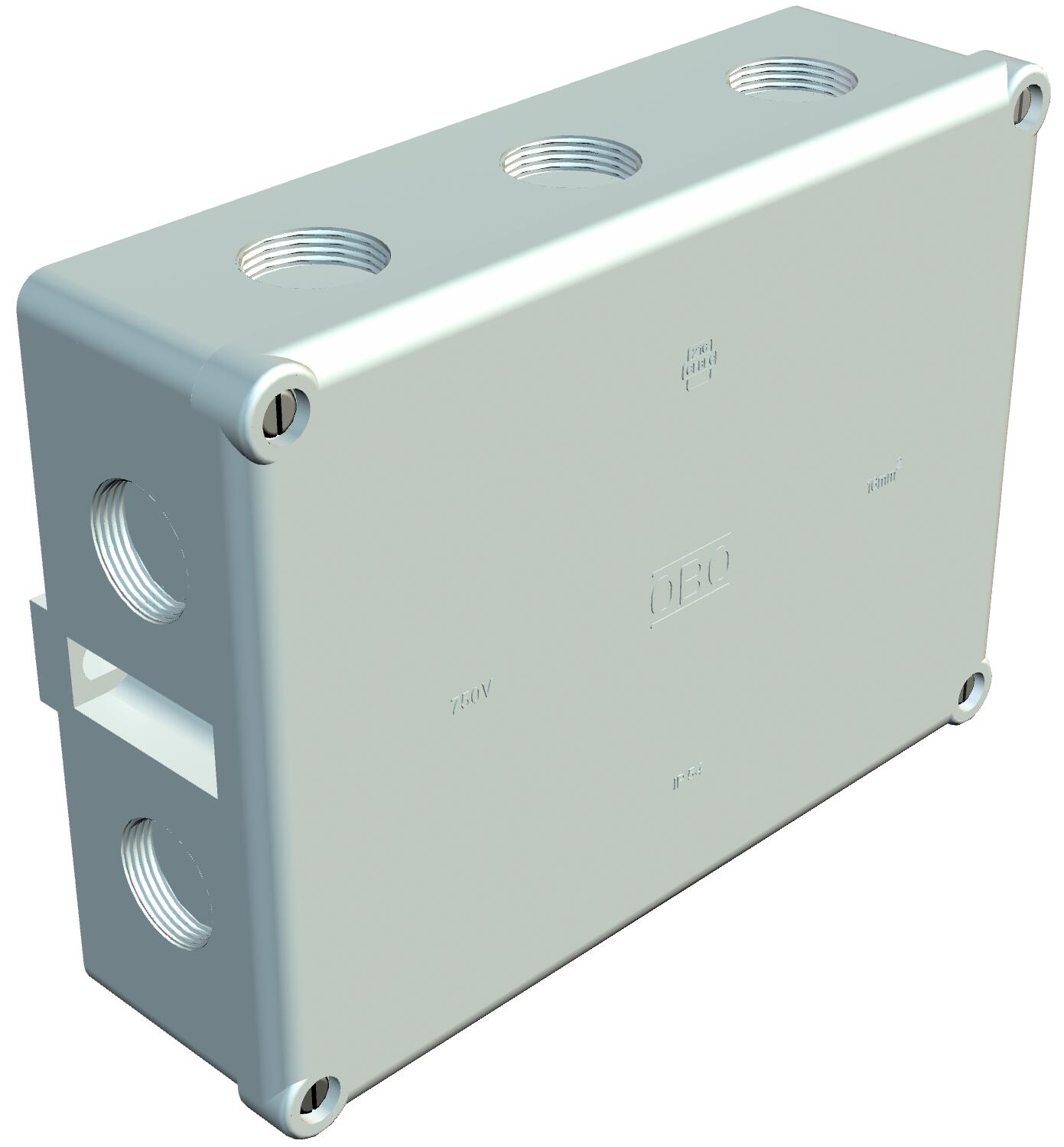

Scatola di derivazione cavi B 12 M, con filettatura
N. art. 2002507 | EAN 4012195105374
- Descrizione prodotto
-
Descrizione prodottoGrado di protezione IP54, tensione nominale 660 V, sezione nominale 16 - mm², 2 fori di fissaggio per viti di Ø fino a 6 mm sulla parte esterna della scatola. 4 viti di copertura, 10 fori passanti sfondabili con filettatura M25 x 1,5.
Dimensioni interne: 178x126x57 mm
B 12/16 M: con morsettiera a 5 poli KL 160 in melammina, con morsetti prese per max. 3 conduttori 16 mm² ogni morsetto
-
- Dati tecnici
-
Misure
Altezza 71 mm Colore grigio chiaro; RAL 7035 Con coperchio sì Con schermatura no Coperchi non trasparente Dimensione 178x144x71 Dimensioni interne luci 178x126x57 mm Entrata dal lato posteriore no Entrate cavi 10 fori passanti sfondabili con filettatura M25 x 1,5
Fissaggio del coperchio avvitato Forma rettangolare Grado di protezione IP54 Impronta CO₂ (GWP) dalla culla al cancello 1,3326 kg CO₂e / 1 Pezzo Larghezza 196 mm Lunghezza 144 mm Mantenimento funzionale senza Materiale Duroplast, Aminoplast tipo 131.5 Modello EEx no Numero dei morsetti 5 Numero di entrate cavi 10 per diametro tubo 25 mm per zone con gas esplosivi senza per zone con polveri esplosive senza Per zone esplosive senza Piombabile sì Priva di alogeni sì Resistente agli agenti atmosferici no Resistente agli urti no Seriabile no Sezione nominale min. 16 mm² tagliafiamma secondo VDE 0471/DIN 695 parte 2-1, temperatura di prova 750 °C Tensione nominale 660 V Tensione nominale di isolamento Ui 660 V Tipo di entrata cavi Cavo Tipo di entrata cavi Collegamento a vite Tipo di passaggio nell'alloggiamento Filettatura e goffratura - Tutti i tipi
