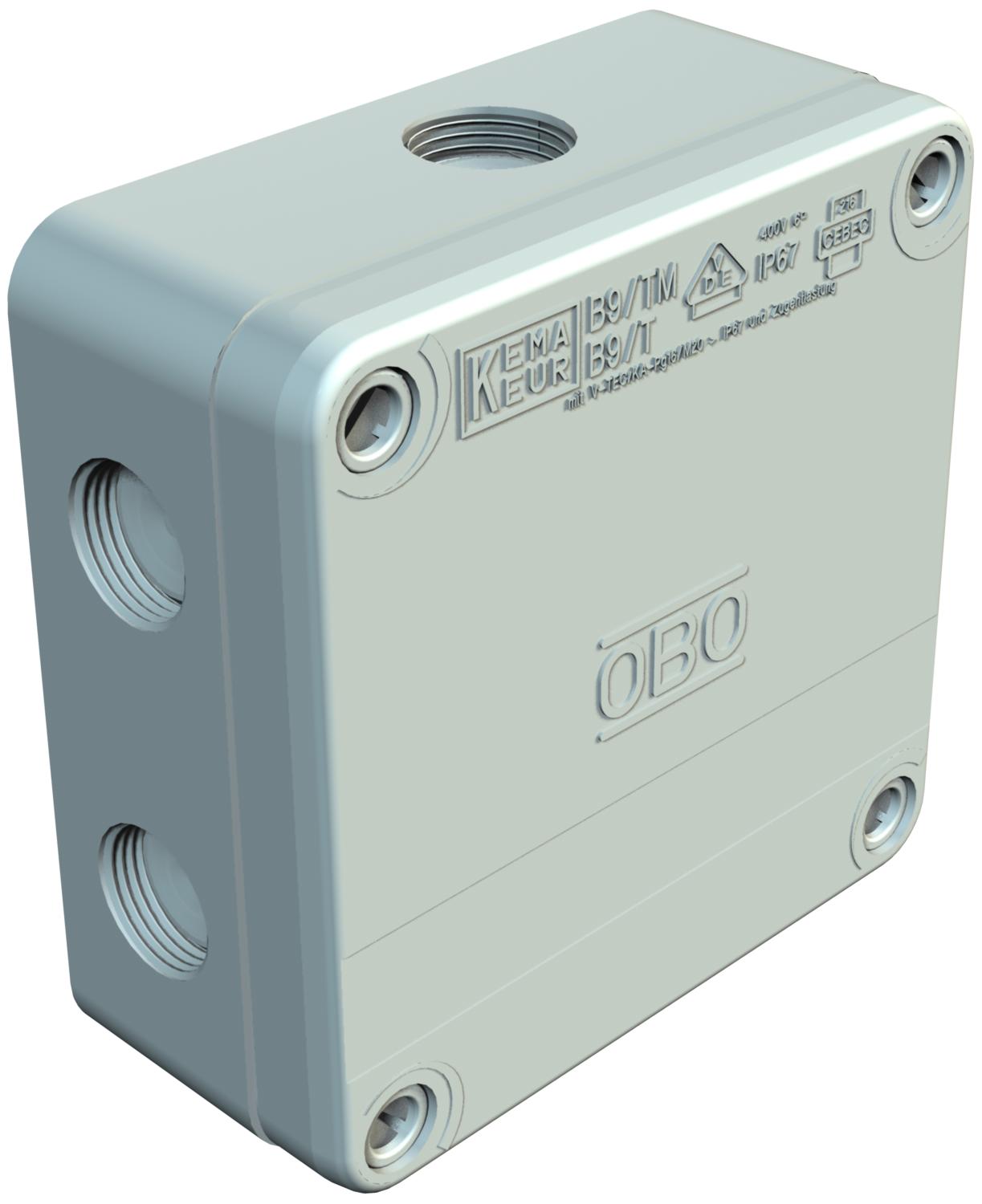

Scatola di derivazione B 9/T, con membrana perforabile e morsettiera, PG
N. art. 2001802 | EAN 4012195879671
- Descrizione prodotto
-
Descrizione prodottoScatola di derivazione B9/T... composta da due diversi componenti in plastica privi di alogeni. Presenta 8 ingressi filettati con membrane di perforazione (7 x PG16 di lato e 1 x PG16 nel fondo), nonché un ingresso con membrana nel fondo per diametro massimo del cavi di 15 mm. Per l'impiego dei pressacavi (antistrappo aggiuntivo) non è necessario rimuovere la membrana (risparmio di tempo). Grado di protezione IP 67 con membrana perforabile e con pressacavo senza rimozione della membrana perforabile.
Tensione nominale 400 V; sezione nominale 4 - 6 mm².
Il coperchio viene avvitato con 4 fissaggi rapidi per coperchio preinstallati, imperdibili (180°). I fori di fissaggio vengono ulteriormente trattati con un componente morbido in plastica, per viti di diametro di 5 mm (distanza 75 mm). Dimensioni interne luci 98x98x40
B9/T con VBX/KL 60
2 coperture per viti di fissaggio,
1 morsettiera VBX/KL 60 e 1 vite di fissaggio
-
- Dati tecnici
-
Misure

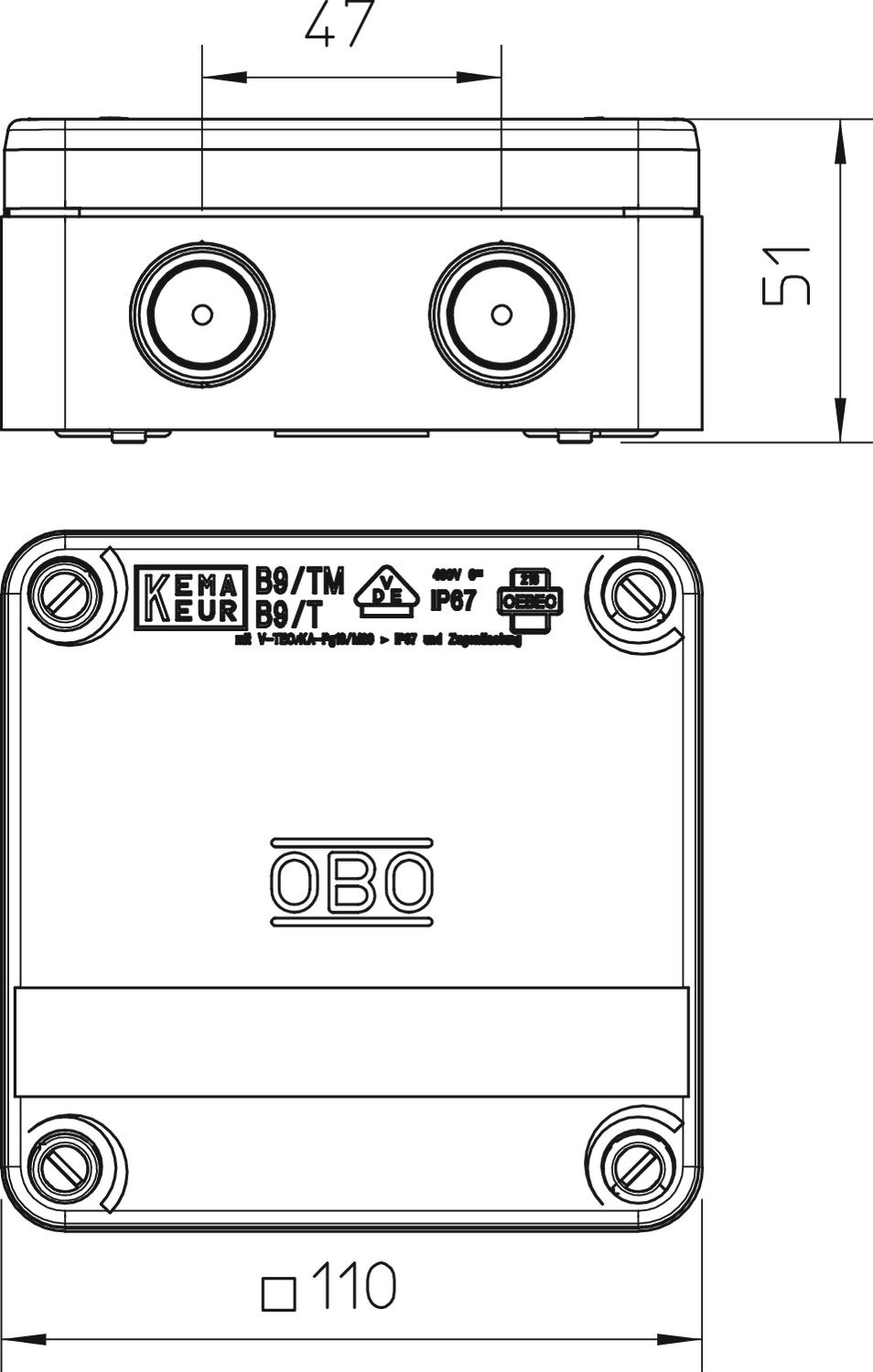

Altezza 51 mm Colore grigio chiaro; RAL 7035 Con coperchio sì Dimensione 110x110x50 Dimensioni interne luci 98x98x40 mm Entrata dal lato posteriore sì Entrate cavi 8 ingressi filettati (7 x PG16 di lato e 1 x PG16 nel fondo), 1 ingresso con membrana nel fondo per diametro massimo del cavi di 15 mm
Grado di protezione IP67 Impronta CO₂ (GWP) dalla culla al cancello 1,7412 kg CO₂e / 1 Pezzo Larghezza 110 mm Lunghezza 110 mm Mantenimento funzionale senza Materiale Polipropilene Max. Sezione conduttore 6 mm² Modalità di montaggio Montaggio a soffitto / parete Modello EEx no Numero di entrate cavi 9 per zone con gas esplosivi senza per zone con polveri esplosive senza Per zone esplosive senza Piombabile sì Priva di alogeni sì Range di temperatura di esercizio max 60 °C Range di temperatura di esercizio min. -5 °C Resistente agli agenti atmosferici no Seriabile sì Sezione nominale max. 6 mm² Sezione nominale min. 4 mm² tagliafiamma secondo VDE 0471/DIN 695 parte 2-1, temperatura di prova 650 °C Tensione nominale 400 V Tensione nominale di isolamento Ui 400 V Tipo di entrata cavi Cavo/Pressacavo Tipo di entrata cavi Cavo Tipo di passaggio nell'alloggiamento Filettatura e membrana di tenuta - Tutti i tipi
