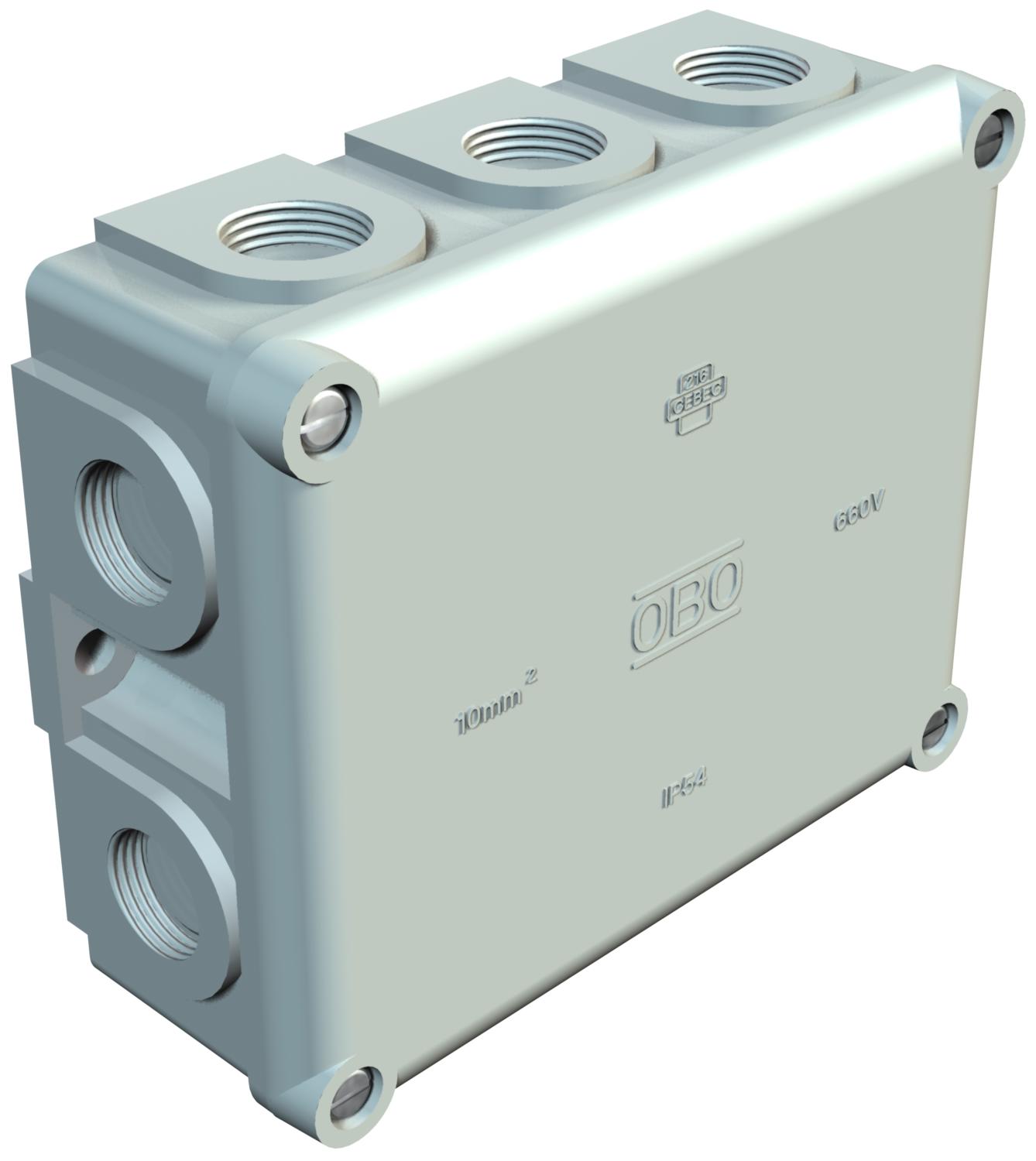

Scatola di derivazione B 11 M, con filettatura
N. art. 2002329 | EAN 4012195107590
- Descrizione prodotto
-
Descrizione prodottoGrado di protezione IP54, tensione nominale 660 V, sezione nominale 10 - mm², 2 fori di fissaggio per viti di Ø fino a 6 mm nella parte esterna della scatola, 4 viti per il coperchio, 10 fori passanti sfondabili con filettatura M20 x 1,5, preferibilmente per pressacavi aventi attacco filettato corto.
Dimensioni interne: 125x100x44 mm.
B 11 /LM: con morsettiera a 5 poli KL 100, con morsetti prese per max. 3 conduttori 10 mm² ogni morsetto
-
- Dati tecnici
-
Misure
Altezza 57 mm Colore grigio chiaro; RAL 7035 Con coperchio sì Con schermatura no Coperchi non trasparente Dimensione 136x111x57 Dimensioni interne luci 125x100x44 mm Entrata dal lato posteriore no Entrate cavi 10 fori passanti sfondabili con filettatura M20 x 1,5
Fissaggio del coperchio avvitato Forma rettangolare Grado di protezione IP54 Impronta CO₂ (GWP) dalla culla al cancello 0,909 kg CO₂e / 1 Pezzo Larghezza 136 mm Lunghezza 111 mm Mantenimento funzionale senza Materiale Duroplast, Aminoplast tipo 131.5 Modello EEx no Numero dei morsetti 5 Numero di entrate cavi 10 per diametro tubo 20 mm per zone con gas esplosivi senza per zone con polveri esplosive senza Per zone esplosive senza Piombabile sì Priva di alogeni sì Resistente agli agenti atmosferici no Resistente agli urti no Seriabile no Sezione nominale min. 10 mm² tagliafiamma secondo VDE 0471/DIN 695 parte 2-1, temperatura di prova 750 °C Tensione nominale 660 V Tensione nominale di isolamento Ui 660 V Tipo di entrata cavi Cavo Tipo di entrata cavi Collegamento a vite Tipo di passaggio nell'alloggiamento Filettatura e goffratura - Tutti i tipi
- Download
-
Scheda tecnica B 11 M 5 / 2002329 , 0.30MB , pdfDichiarazione di conformità UE B 11 M 5 / 2002329 , 0.05MB , pdfREACH Dichiarazione di conformità B 11 M 5 / 2002329 , 0.12MB , pdfRoHS Dichiarazione di conformità B 11 M 5 / 2002329 , 0.12MB , pdf
