Rondella F 20 | 20 | 11 | 2 | M10

Rondella F

N. art. 3402460 | EAN 4012195300854

N. art. / Tipo

Dimensione d min.

Dimensione d max.

Dimensione d

Dimensione h

Filettatura

Torna alla panoramica

Descrizione prodotto

Descrizione prodotto

Rondella per impiego universale.

Dati tecnici

Dati tecnici

Colore	zinco
Diametro esterno	20 mm
Diametro foro	10,5 mm
Diametro interno	10,5 mm
Dimensione h	2 mm
Dimensione	M10
Dimensione d	11 mm
Dimensione d max.	20 mm

Dimensione d min.	20 mm
Filettatura	M10
Forma del foro	tondo
Impronta CO₂ (GWP) dalla culla al cancello	0,0097 kg CO₂e / 1 Pezzo
Materiale	Acciaio
Spessore lamiera	0,08 in
Spessore materiale	2 mm
Super- ficie	zincato a caldo

Tutti i tipi

Tutti i tipi

Tipo	Dimensione d min.	Dimensione d max.	Dimensione d	Dimensione h	Filettatura	N. art.	Quantità	Conf.
966 M6 F	12 mm	12 mm	6,6 mm	1,6 mm	M6	3402444	Pezzo	100 Pezzo
966 M8 F	16 mm	16 mm	9 mm	1,6 mm	M8	3402452	Pezzo	100 Pezzo
966 M10 F	20 mm	20 mm	11 mm	2 mm	M10	3402460	Pezzo	100 Pezzo
966 M12 F	24 mm	24 mm	13,5 mm	2,5 mm	M12	3402479	Pezzo	100 Pezzo

Download

Scheda tecnica 966 M10 F / 3402460 , 0.14MB , pdf

Manuale KTS cable tray systems , 1.61MB , pdf

Catalogo Cable support systems , 45.23MB , pdf

REACH Dichiarazione di conformità 966 M10 F / 3402460 , 0.12MB , pdf

Download

RoHS Dichiarazione di conformità 966 M10 F / 3402460 , 0.13MB , pdf

Download

Istruzioni di montaggio General information on the mounting , 2.65MB , pdf

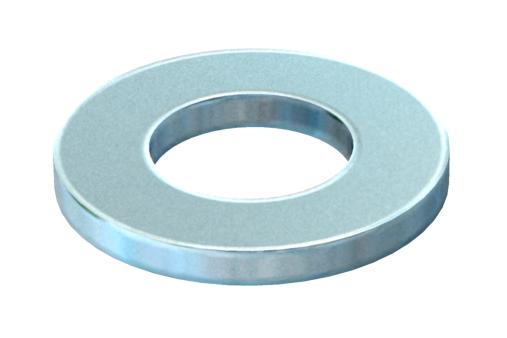

Grafico prodotto 966 M10 F / 3402460, 13.56 kB, jpg

Disegno quotato 966 M10 F / 3402460, 59.05 kB, jpg

966 M10 F / 3402460

3402460_KSTP1.stp, 14.81 kB
