Rondella elastica A4 18,1 | 3 | M10

morepic-1

morepic-2

Rondella elastica A4

N. art. 3405111 | EAN 4012195909750

N. art. / Tipo

Dimensione d min.

Dimensione h

Filettatura

Descrizione prodotto

Descrizione prodotto

Rondella elastica secondo DIN 128 Forma A.

Dati tecnici

Misure

Altezza	3 mm
Diametro	18,1 mm
Diametro esterno	18,1 mm
Diametro interno	10,5 mm
Dimensione h	3 mm
Dimensione	M10
Dimensione d	10,5 mm

Dimensione d max.	18,1 mm
Dimensione d min.	18,1 mm
Filettatura	M10
Materiale	Acciaio, inox
Spessore	3 mm
Super- ficie	non trattato, ulteriore trattamento
Versione rondella di sicurezza	ondulato

Tutti i tipi

Tutti i tipi

Tipo	Dimensione d min.	Dimensione h	Filettatura	N. art.	Quantità	Conf.
LWS M6 A4	11,8 mm	2,1 mm	M6	3405062	Pezzo	100 Pezzo
LWS M8 A4	14,8 mm	2,6 mm	M8	3405089	Pezzo	100 Pezzo
LWS M10 A4	18,1 mm	3 mm	M10	3405111	Pezzo	100 Pezzo
LWS M12 A4	21,1 mm	3,5 mm	M12	3405127	Pezzo	100 Pezzo

Download

Scheda tecnica LWS M10 A4 / 3405111 , 0.17MB , pdf

Catalogo Fastening materials , 19.78MB , pdf

Dichiarazione di conformità UE LWS M10 A4 / 3405111 , 0.05MB , pdf

Download

Grafico prodotto LWS M10 A4 / 3405111, 43.89 kB, jpg

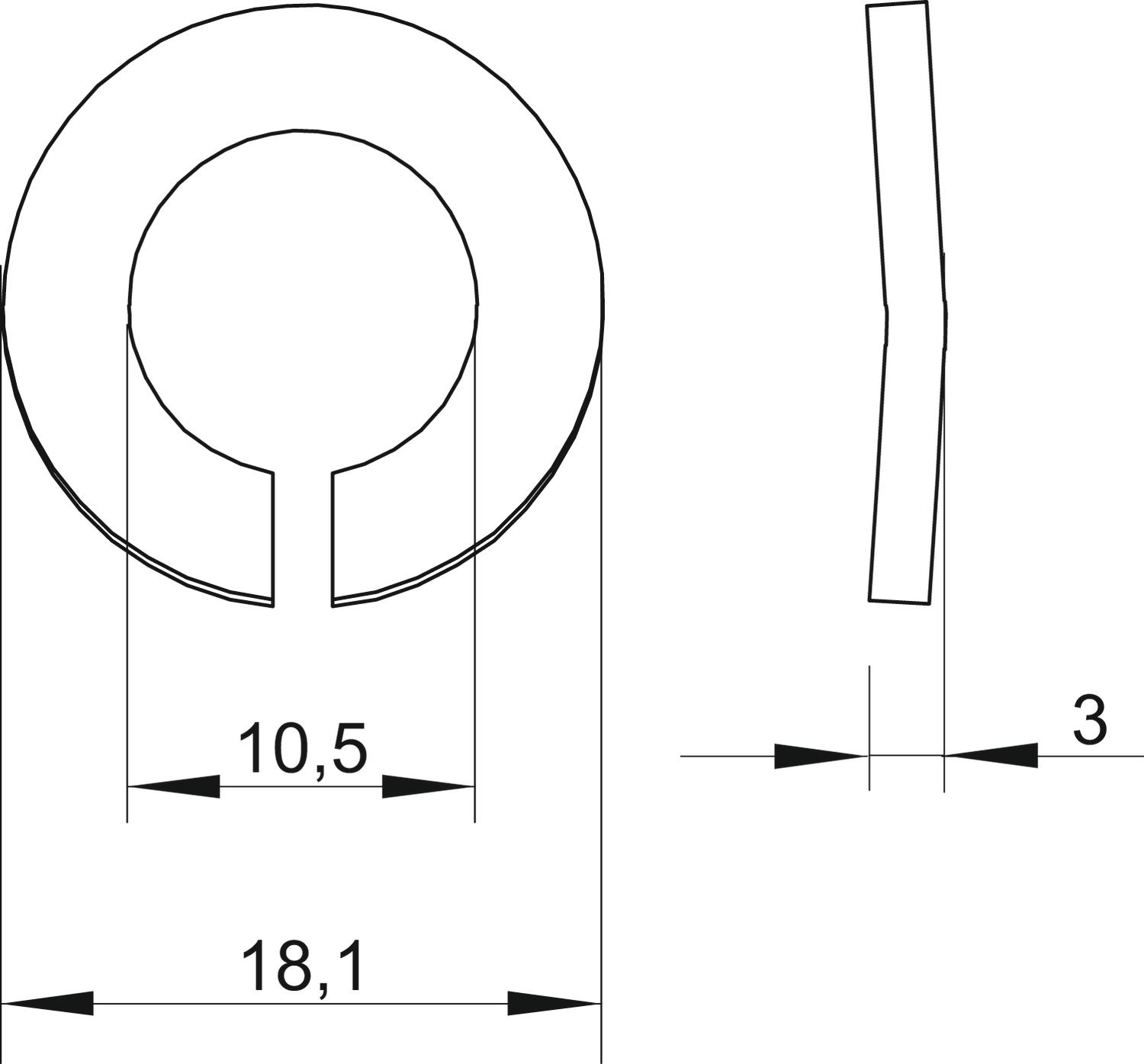

Disegno quotato LWS M10 A4 / 3405111, 65.72 kB, jpg

LWS M10 A4 / 3405111
