Rondella A4 20 | | 10,5 | 2 | M10

morepic-1

morepic-2

Rondella A4

N. art. 3402322 | EAN 4012195618089

N. art. / Tipo

Dimensione d min.

Dimensione d

Dimensione h

Filettatura

Descrizione prodotto

Descrizione prodotto

Conforme a DIN 125 A.

Dati tecnici

Dati tecnici

Diametro	20 mm
Diametro esterno	20 mm
Diametro foro	10,5 mm
Diametro interno	10,5 mm
Dimensione h	2 mm
Dimensione	M10
Dimensione d	10,5 mm

Dimensione d min.	20 mm
Filettatura	M10
Forma del foro	tondo
Materiale	Acciaio, inox
Sfaccettato	no
Spessore materiale	2 mm
Super- ficie	non trattato, ulteriore trattamento

Tutti i tipi

Tutti i tipi

Tipo	Dimensione d min.	Dimensione d	Dimensione h	Filettatura	N. art.	Quantità	Conf.
WS M6 D12 A4	12 mm	6,4 mm	1,6 mm	M6	3402306	Pezzo	100 Pezzo
WS M8 D16 A4	16 mm	8,4 mm	1,6 mm	M8	3402314	Pezzo	100 Pezzo
WS M10 D20 A4	20 mm	10,5 mm	2 mm	M10	3402322	Pezzo	100 Pezzo
WS M12 D24 A4	24 mm	13 mm	2,5 mm	M12	3402345	Pezzo	100 Pezzo

Download

Scheda tecnica WS M10 D20 A4 / 3402322 , 0.16MB , pdf

Catalogo Fastening materials , 19.78MB , pdf

Dichiarazione di conformità UE WS M10 D20 A4 / 3402322 , 0.06MB , pdf

Download

Grafico prodotto WS M10 D20 A4 / 3402322, 14.98 kB, jpg

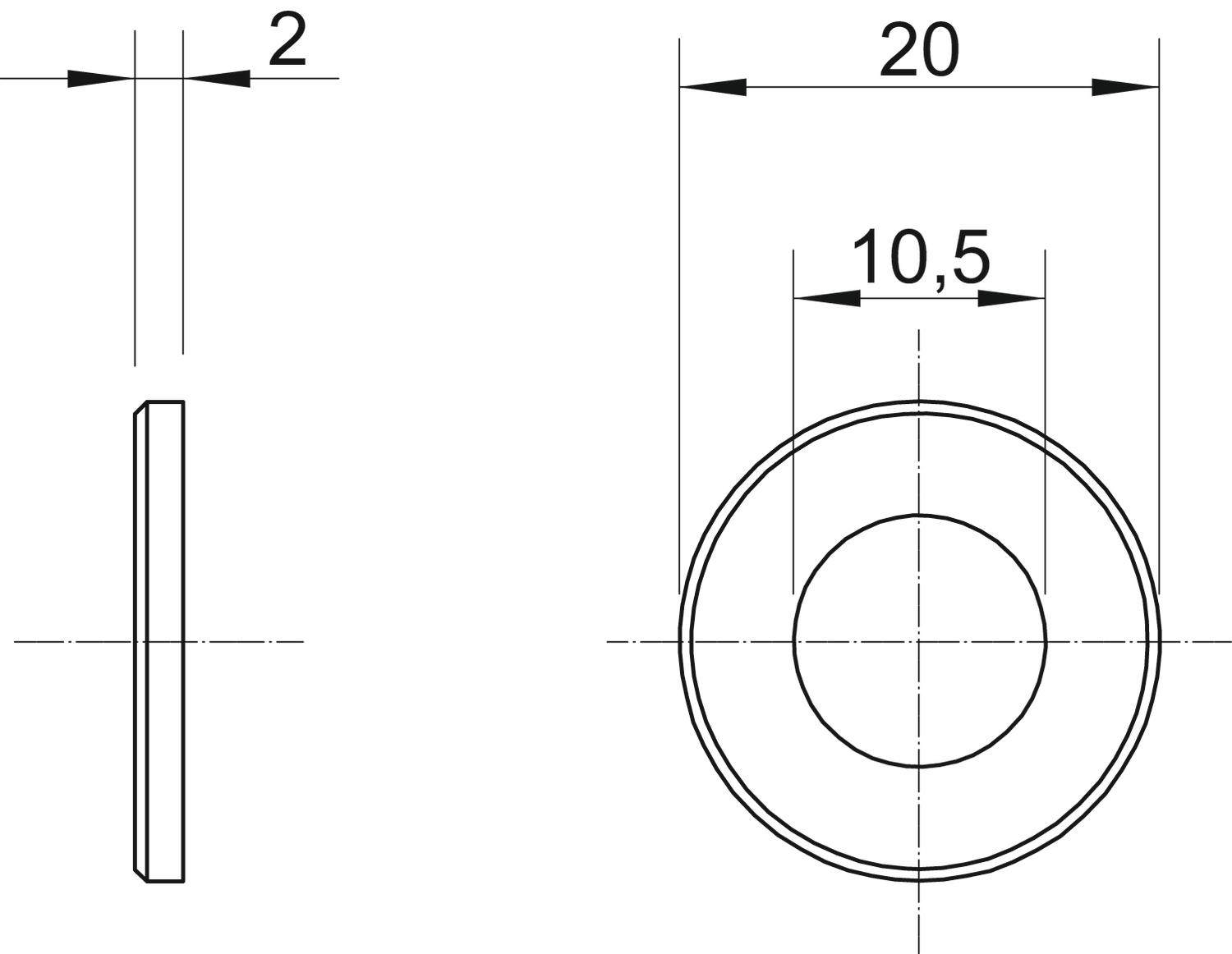

Disegno quotato WS M10 D20 A4 / 3402322, 61.83 kB, jpg

WS M10 D20 A4 / 3402322
