Rondella A4 16 | | 8,4 | 1,6 | M8

morepic-1

morepic-2

Rondella A4

N. art. 3402314 | EAN 4012195909477

N. art. / Tipo

Dimensione d min.

Dimensione d

Dimensione h

Filettatura

Descrizione prodotto

Descrizione prodotto

Conforme a DIN 125 A.

Dati tecnici

Dati tecnici

Diametro	16 mm
Diametro esterno	16 mm
Diametro foro	8,4 mm
Diametro interno	8,4 mm
Dimensione h	1,6 mm
Dimensione	M8
Dimensione d	8,4 mm

Dimensione d min.	16 mm
Filettatura	M8
Forma del foro	tondo
Materiale	Acciaio, inox
Sfaccettato	no
Spessore materiale	1,6 mm
Super- ficie	non trattato, ulteriore trattamento

Tutti i tipi

Tutti i tipi

Tipo	Dimensione d min.	Dimensione d	Dimensione h	Filettatura	N. art.	Quantità	Conf.
WS M6 D12 A4	12 mm	6,4 mm	1,6 mm	M6	3402306	Pezzo	100 Pezzo
WS M8 D16 A4	16 mm	8,4 mm	1,6 mm	M8	3402314	Pezzo	100 Pezzo
WS M10 D20 A4	20 mm	10,5 mm	2 mm	M10	3402322	Pezzo	100 Pezzo
WS M12 D24 A4	24 mm	13 mm	2,5 mm	M12	3402345	Pezzo	100 Pezzo

Download

Scheda tecnica WS M8 D16 A4 / 3402314 , 0.18MB , pdf

Catalogo Fastening materials , 19.78MB , pdf

Dichiarazione di conformità UE WS M8 D16 A4 / 3402314 , 0.06MB , pdf

Download

Grafico prodotto WS M8 D16 A4 / 3402314, 14.98 kB, jpg

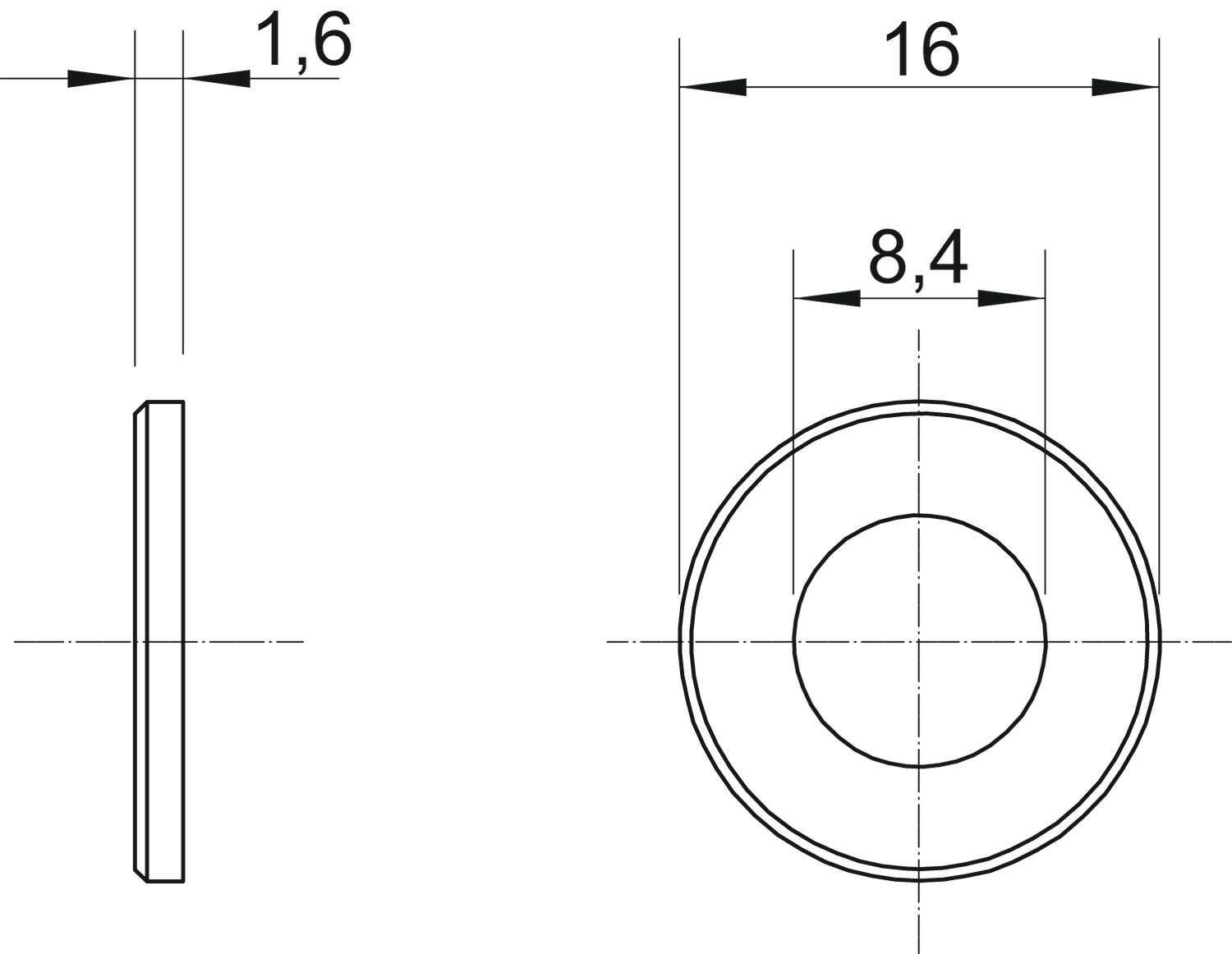

Disegno quotato WS M8 D16 A4 / 3402314, 61.87 kB, jpg

WS M8 D16 A4 / 3402314

3402314_KSTP1.stp, 9.66 kB
